Fotoelektrická elektrický kontaktní tlak série série YXD

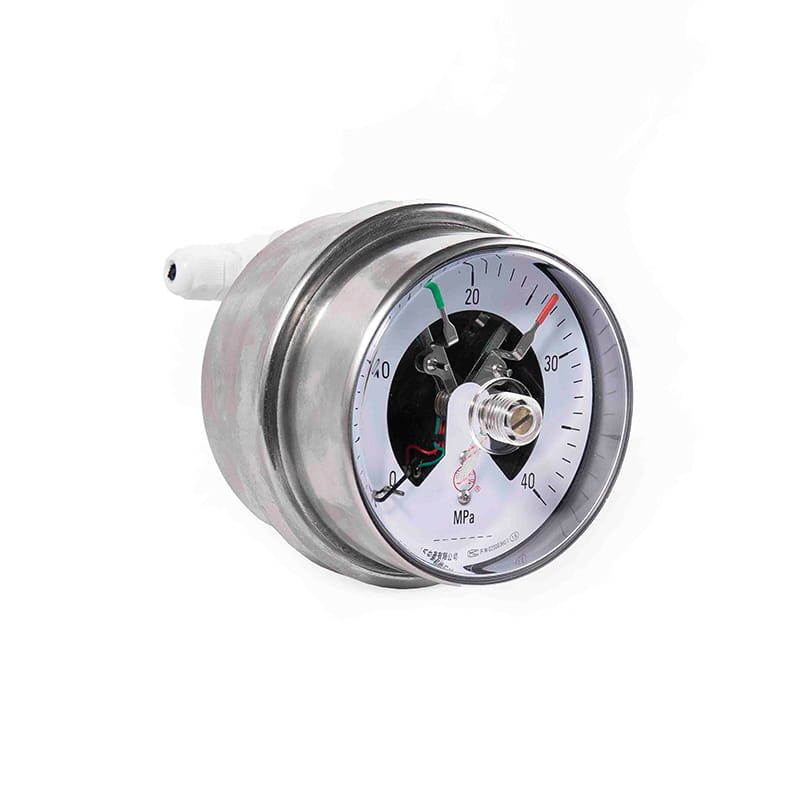

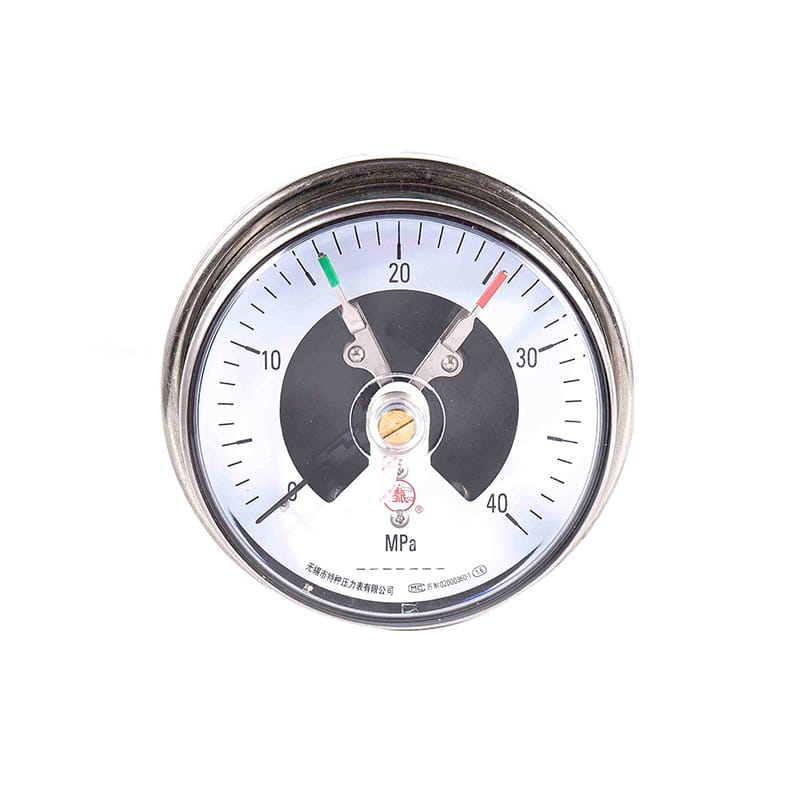

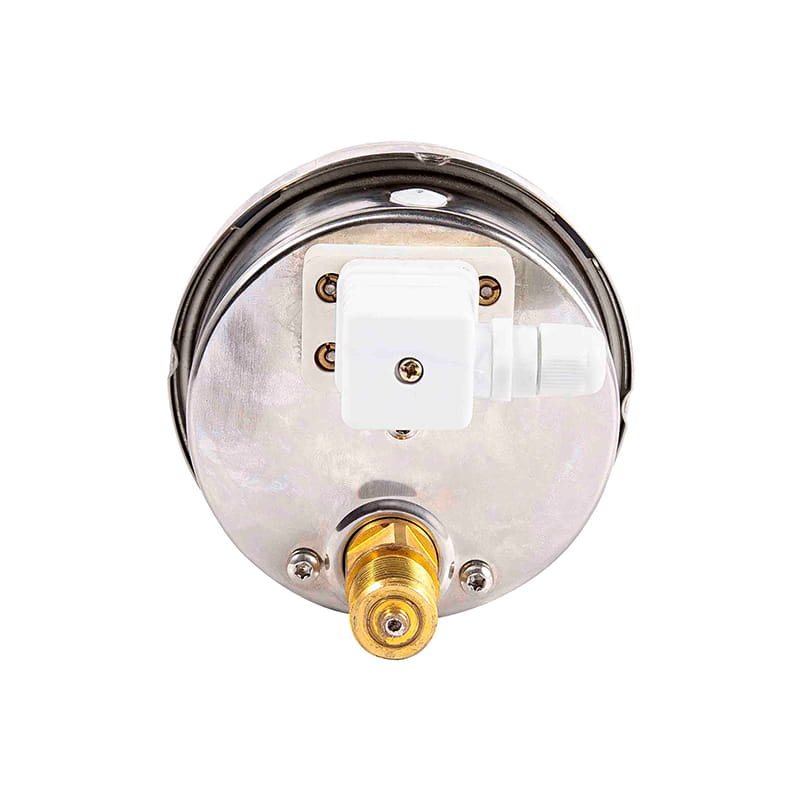

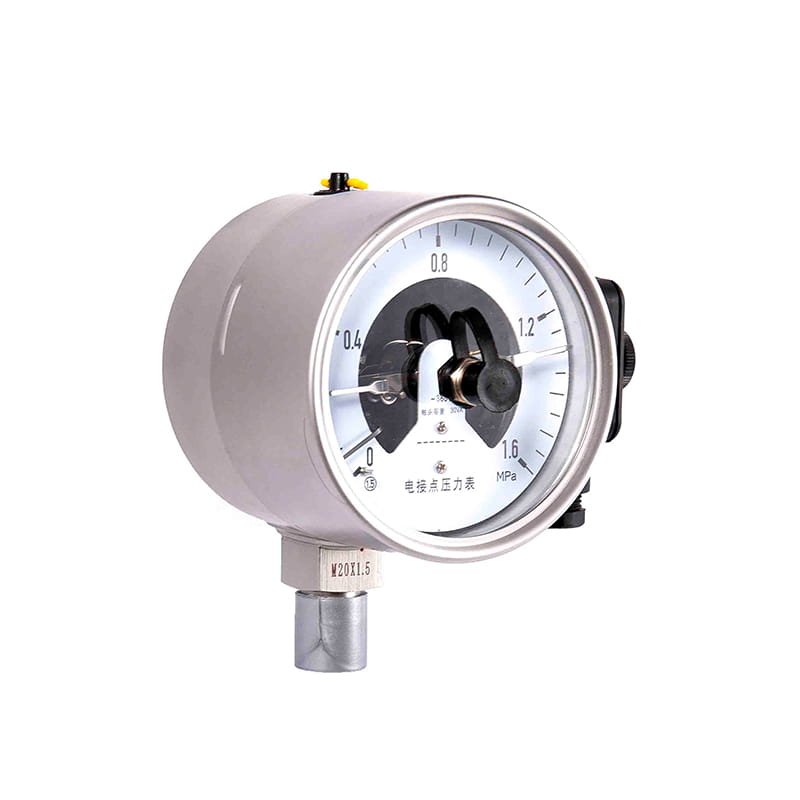

◆ Model: YXD100 YXD150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, high control Přesnost, vynikající přepínací charakteristiky. Obecně se používá v ropě, chemickém průmyslu, metalurgii, technologii jaderné energie a častém přepínání.

Přístroj je vhodný pro stabilní a spolehlivé měření a kontrolu tlaku kapalin, plynů nebo párů bez rizika exploze, nekrystalizace, nelidifikaci a nekorozivní účinek na slitinu mědi a mědi.

Tento typ nástroje získal nový patentový číslo patentu: 99229277.8 .

◆ Pokud je nutné vytvořit tlakový měřič typu odolný proti rázovému odolnému, může být naplněn glycerinem nebo silikonovým olejem.

Získejte citát

◆ Technické parametry:

Model

YXD100

YXD150

Nominální průměr

Φ 100

Φ 150

Typ montáže

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Montážní vlákna

M20 × 1.5

Třída přesnosti

1.6

Měřící rozsah

„ MPA ）

Skutečný prostor: -0,1 ~ 0

Tlakové vakuum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4

Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Podmínky prostředí použití

Teplota: -10 ° C ~ 55 ° C; Relativní vlhkost: ≤ 75 %.

Elektrické parametry

★ Maximální zatížení: 7A 250PROTI AC; 7A 30V DC

★ Napětí napájení: 220V AC

★ Spotřeba energie: ≤ 2,2VA

★ Elektrický život: 105 časy

★ Režim řízení: Nastavitelné horní a dolní limity v plném měřítku, horní horní limity (dvojité horní limity), dolní dolní limity (dvojité dolní limity) a další pomalé fotoelektrické spínače

Kabeláž

Přístrojový plug-in

Ovladače

Externí zapojení

Dolní limit

Horní limit

Normálně otevřené

Střední

Normálně uzavřené

Normálně otevřené

Střední

Normálně uzavřené

220V AC napájení

Hodnocení odolnosti vibrací

V · H · 3

Bourdon Trube Materiál

QSN4-0,3

Ochrana vstupů

IP64

Prosazovat standard

Poznámka: Společné vlákno lze vyrobit do vlákna potrubí nebo zkosené trubky podle požadavků uživatele (viz příručka pro výběr).

◆ Technické parametry z YXG-K řadič

práce práce článek kousky	Napájení	AC 220V
	Spotřeba energie	1,2W
	Okolní teplota	5 ℃ ~ 40 ℃
	Relativní vlhkost	10% ~ 75%
Ztratit ven Tečkaek Dot	Jmenovité zatížení (odpory).	AC 250V 8A „ DC 30V 8A
	Elektrický život	105 časy
	Mechanický život	1 000 000 časy
	Typ kontaktu	Dolní limit: Normálně uzavřený, obvykle otevřený Horní limit: obvykle uzavřený, obvykle otevřený
P.S. kousky	1,35x vodicí kolejnice 1 kus. 2 . 2 Kousky fixování terminálu vodicí železniční kosti.

◆ Rozměry nástroje:

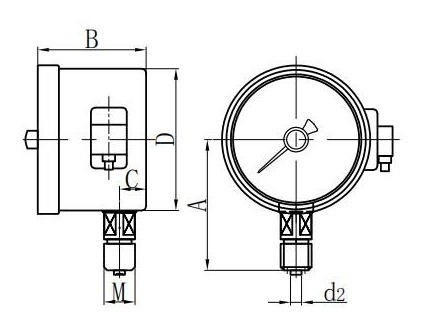

Radial Direct (I.)

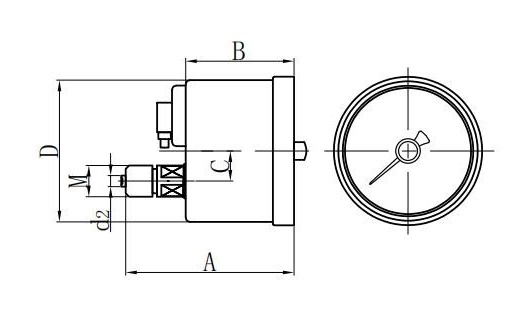

Axiální Excentrický přímý (ii.)

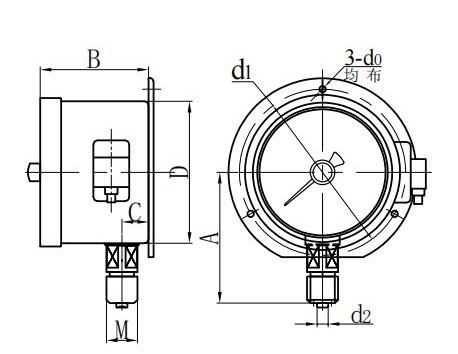

Radiální konvexní držák (VI.)

Axiální excentrický splachovací držák (IV.)

Model	Rozměry( mm )
Model	A	B	C	D	D0	D1	D2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
