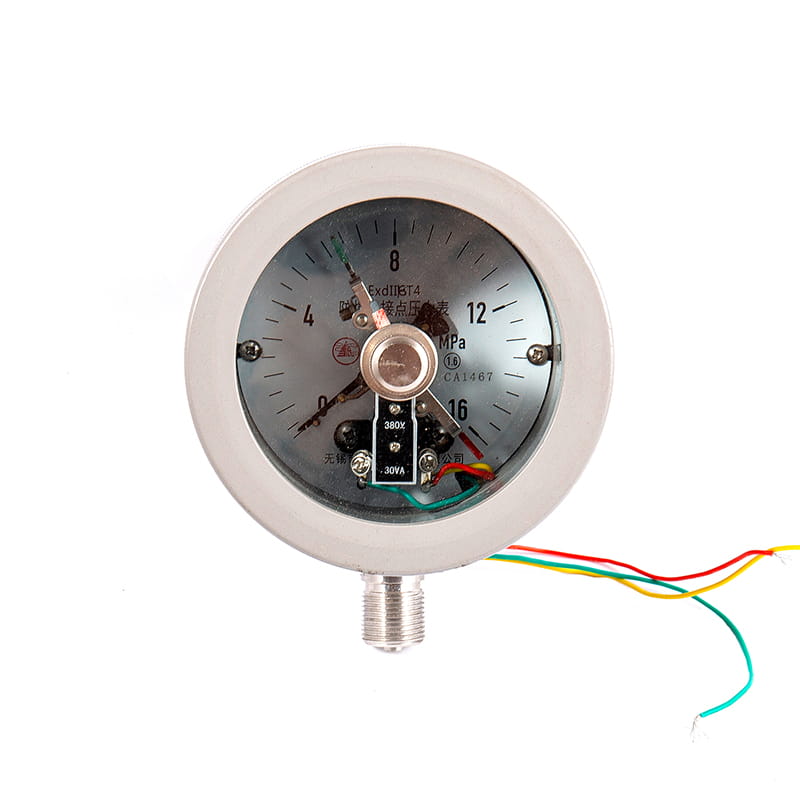

Elektrický kontaktní tlakový rozchod s řadou YTX-B série

Model

Ytx100b

Ytx150b

Nominální průměr

Φ 100

Φ 150

Typ montáže

Ⅰ

*

*

Ⅵ

*

*

Montážní vlákna

M20 × 1.5

Třída přesnosti

1.6

Měřící rozsah

„ MPA ）

Tlakové vakuum: -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5

-0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4

Tlak: 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Podmínky použití prostředí

Teplota: -10 ° C ~ 55 ° C.

Elektrické parametry

★ Maximální pracovní napětí: 380PROTI AC ;; 220V DC

★ Maximální kontaktní síla: 30VA

★ Režim ovládání: Nastavitelný horní limit v plném měřítku, jednorázový dolní limit, horní a dolní limit, horní horní hranice (dvojitý horní limit), dolní limit (dvojitý spodní limit) a další pomalé magnetické elektrické kontaktní spínače

Kabeláž

Podívejte se na připojený výkres pouzdra přístroje

Číslo certifikátu odolné proti výbuchu

GYB03196

Flameproof Marking

Exd Ⅱ BT4

Ochrana vstupů

IP54

Seismické hodnocení

V · H · 3

Poznámka: Společné vlákno může být vyrobeno do vlákna potrubí nebo zkosené trubky podle požadavků uživatele (viz výběrová příručka).

Radial Direct (I.)

Radial Convex (VI.)
