◆ Model: YLM60 YLM100 YLM150
◆ Aplikace: Tato řada nástrojů jsou speciálními nástroji pro detekci nízké teploty nebo speciálního média chladiva, které se používají hlavně v klimatizační lednici, chladiči vody, sušičce na vzduchu nebo sestavení skupinového systému měřiče chladiva.
Podle požadavků zákazníků může také vytvořit různé panely s více značkami chladiva a existuje mnoho druhů čepic a případů (švýcarský styl), aby si zákazníci mohli vybrat.
Vzhledem k návrhu optimalizovaného konektoru a zvláštním úvahám při výběru svařovacích materiálů a komponent pro snímání tlaku má tato řada produktů vynikající vlastnosti anti-úniku, anti-tlakové puls a anti-vibrace, takže kvalita přístroje je velmi vylepšena a nesprávná funkce a ztráta chladicího systému je eliminována.
◆ Technické parametry ：
| Číslo modelu | YLM60 | YLM100 | YLM150 | |
| Nominální průměr | Φ 60 | Φ 100 | Φ 150 | |
| Typ montáže | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| PROTIlákno konektoru | M14 × 1.5 | M20 × 1.5 | ||
| Třída přesnosti | 2.5 | 1.6 | ||
| Rozsah měření „ MPA ） | Nízké napětí ： （－ 30 ~ 0 …… 15 ） kg „ 1,8 MPA represivní ：（ 0 ~ 35 ） kg „ 3,8 MPA | |||
| Specifikace typu média | R134A „ R22A „ R404A „ R407A | |||
| Podmínky použití prostředí | Temp ： -20 ℃～ 60 ℃； Relativní vlhkost ： ≤ 80 % | |||
| Hodnocení vibrací | V · H · 3 | |||
| Třída ochrany | IP54 | |||
| Implementační standardy | GB/T 1226 | |||
| Poznámka: 1. Společná vlákna lze přizpůsobit podle požadavků uživatele. | ||||
◆ Externí rozměry:

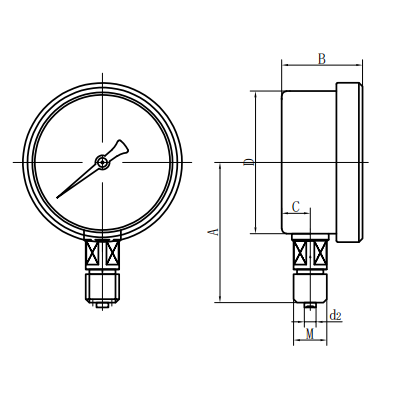

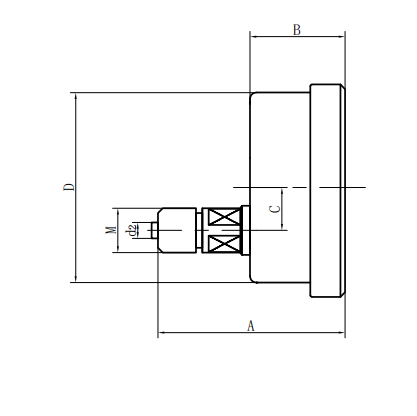

| Radiální přímý typ (ⅰ) | Axiální excentrický přímý typ (ⅱ) |

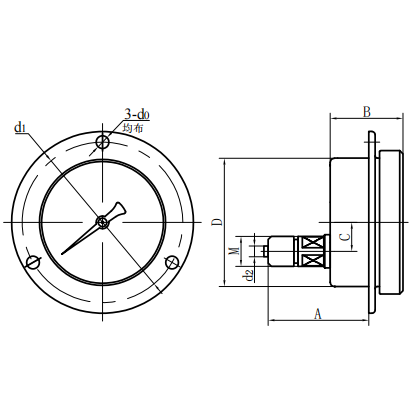

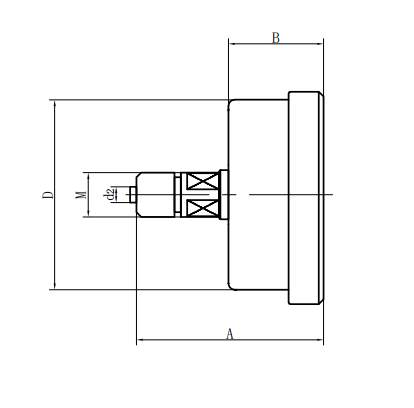

| Axiální soustředný přímý typ (III) | Typ axiální excentrické vložky (IV) |

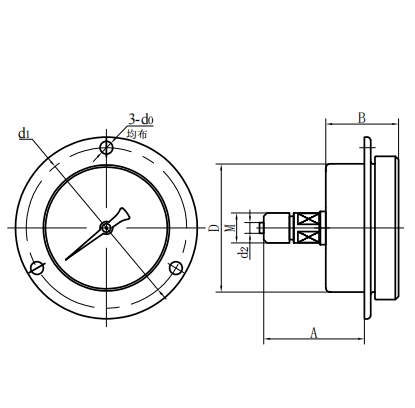

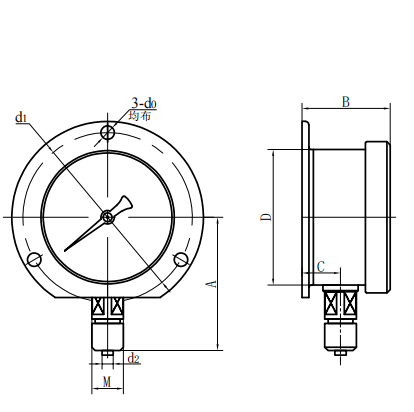

| Typ axiální koncentrické inzerce (V) | Radiální konvexní typ (VI) |
| Číslo modelu | Celkové rozměry „ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YLM60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| YLM60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| YLM60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YLM150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
