Série YXCM Magneticky citlivá na měřidlo elektrického kontaktu s elektrickým kontaktem

◆ Model: YXCM100 YXCM150

◆ Uses: This kind of instrument is an ideal alternative to the magnetic-assisted electric contact pressure gauge, it retains the advantages of the traditional electric contact pressure gauge with intuitive indication and simple adjustment, and makes fundamental improvements to the inside of the instrument, using magnetic induction integrated circuit to collect signals, with no mechanical contact, no spark anti-interference, fast and sensitive response, safe and reliable work, accurate signal setting and other characteristics. Může být snadno propojeno PC desky, optocoplery, programové řadiče a další elektronické obvody a mohou přímo řídit malá napájecí relé nebo stykače.

Přístroj je vhodný pro měření tlaku kapalin, plynů nebo párů, které jsou nevýchodné, nekrystalizované, neididifikující a nemají korozivní účinek na slitiny mědi a mědi.

◆ Pokud je nutné vytvořit tlakový měřič typu odolný proti rázovému odolnému, může být naplněn glycerinem nebo silikonovým olejem.

Získejte citát

◆ Technické parametry:

Model		YXCM100			YXCM150
Nominální průměr		Φ 100			Φ 150
Typ montáže	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Montážní vlákna		M20 × 1.5
Třída přesnosti		1.6
Měřící rozsah „ MPA ）		PROTIěrný plocha: -0,1 ~ 0 Tlakové vakuum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Podmínky použití prostředí		Teplota: -10 ° C ~ 55 ° C; Relativní vlhkost: ≤ 75 %
Elektrické parametry		★ MAX LOAD: 5A 220V AC; 5A 30V DC ★ Napětí napájení: 24V DC ★ Spotřeba energie: ≤1,5va ★ Elektrický život: 105 časy ★ Režim řízení: Nastavitelné horní a dolní limity v plném měřítku, horní horní limity (dvojité horní limity), dolní dolní limity (dvojité dolní limity) a další pomalé přepínače magnetické indukce
Kabeláž		Letecké zástrčky	1	2		3	4	5
		Čára barva	červený	zelený		žluť	černý	palma
		Výstupní terminály	horní limit	dolní limit		veřejnost	napájení záporná elektroda	napájení katoda
Hodnocení odolnosti vibrací		V · H · 3
Bourdon Trube Materiál		QSN4-0,3
Ochrana vstupů		IP54
Prosazovat standard
Poznámka: Společné vlákno může být vyrobeno do vlákna potrubí nebo zkosené trubky podle požadavků uživatele (viz výběrová příručka).

◆ Rozměry:

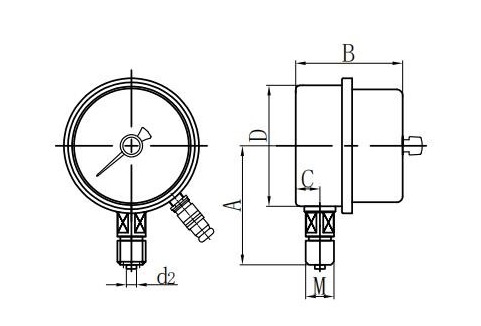

Radial Direct (I.)

Axiální Excentrický přímý (ii.)

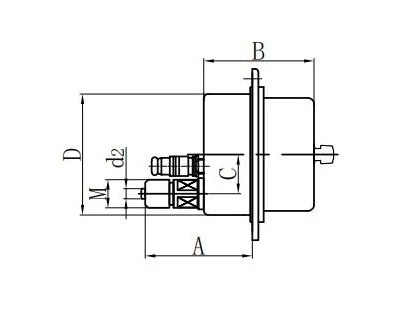

Axiální excentrický splachovací držák (IV.)

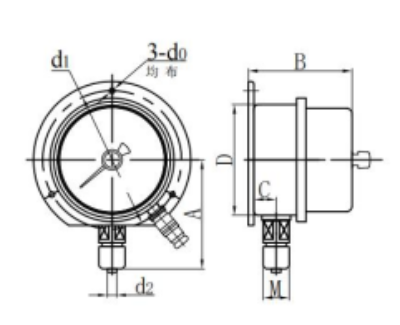

Radial Convex Mount (VI.)

Model	Rozměry( mm )
Model	A	B	C	D	D0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
