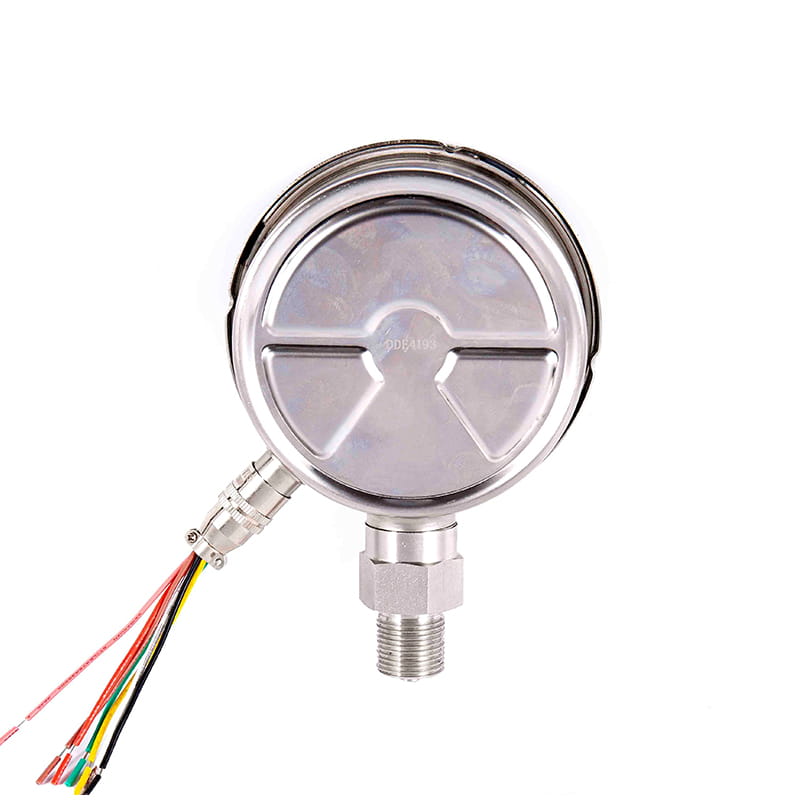

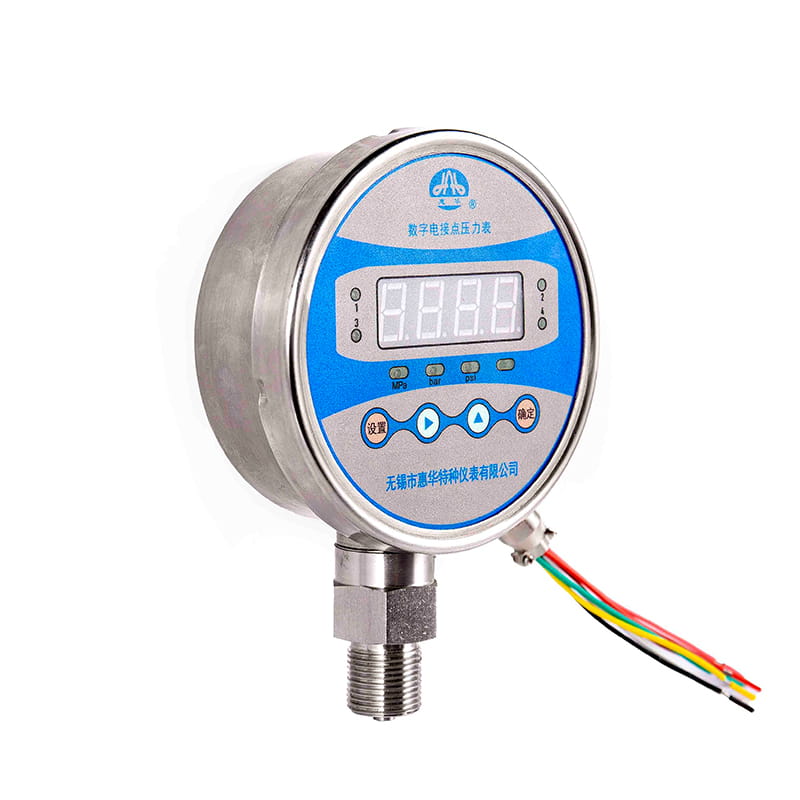

Inteligentní digitální (elektrický kontaktní) tlakový rozchod inteligentního digitálního (elektrického kontaktu)

◆ Model: Ysx 100

◆ Úvod: Inteligentní digitální elektrické slovo kontaktní tlakové měřidlo je sada tlakového displeje, ovládání signálu, přenosu tlaku v jednom z inteligentních produktů pečlivě vyvinutých naší společností pomocí vysoce přesného difúzního difúzního senzoru křemíkového tlaku, vysokorychlostní analog-digitální konverzní čip, s vysokým výkonem, stabilní a spolehlivou prací a dalším obslužným životem a dalším obslužným životem a dalším obslužným životem a dalším obslužným životem a dalším obslužným životem a dalším obslužným životem a dalším obslužným životem a dalším obslužným životem.

Čtyřciferný LED Digitální displej pro jasné čtení ve tmě. MPA , KG/CM2 , Psi , bar a další tlakové jednotky mohou být přepínány libovolně.

Řada funkcí předvoleb modulu, vícekanálový inteligentní výstup signálu, činí kontrolu procesu stručný a praktický:

Bitový kontrolní signál: relé, tyristor, tranzistor ( PNP typ nebo Npn typ) volitelné.

Analogové přenosové signály; 4ma ~ 20Ma DC standardní proudový signál, 1v ~ 5V , 1v ~ 10V Standardní DC napěťový signál je volitelný a mají funkci migrace rozsahu.

Má nastavení ochrany proti přetížení tlaku, aby chránilo zařízení před nebezpečným stavem přetlakového použití. Funkce zámku hesla nastavení parametrů zabraňuje ostatním v nelegálně měnit parametry set a ovlivňovat normální provoz zařízení.

Získejte citát

◆ Technické parametry:

Model	YXS100
Instalace:	Ⅰ、ⅱ、ⅳ、ⅵ
Montážní vlákna	M20 × 1.5
Třída přesnosti	0.5 „ 1.0 „ 1.6 (PROTIolitelný)
Měřící rozsah „ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Měřící rozsah „ MPA ）	PROTIěrný plocha: -0,1 ~ 0 Tlakové vakuum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Podmínky použití prostředí	Teplota: -10 ° C ~ 85 ° C;; Relativní vlhkost: 5 %~ 85 %
Elektrické parametry	★ Napájení (volitelné): 24V DC ; 220V AC ★ Spotřeba energie: ≤ 1,5 W ★ Výstup relé: Maximální zátěž: 3A 220V AC; 3A 30V DC Elektrický život: 100 000 časy ★ Výstup tranzistoru: Maximální zátěž: 0,5a 24V DC ★ Výstup tyristoru: 5A 220V AC Elektrický život: 1000000 časy ★ Řídicí kanál: Nezávislá čtyřcestná přepínací jednotka může být nastavena libovolně v rozsahu ★ Výstup analogového signálu: Standardní proudový signál: ( 4 ~ 20 ) ma dc Standardní napěťový signál: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Ochrana vstupů	IP63
Seismické hodnocení	V · H · 3
Rozsah nadměrného dosahu	10% rozsahu
Míra aktualizace dat	3 časy / Sec
Kabeláž	Podrobnosti naleznete v příručce k pokynu
Prosazovat standard	JB/T 7392
POZNÁMKA: Může být také vyrobena do vlákna potrubí nebo zkosených potrubí podle požadavků uživatelů (viz příručka výběru).

◆ Rozměry:

Radial Direct (I.)

Axiální Excentrický přímý (ii.)

Axiální excentrický splachovací držák (IV.)

Radial Convex Mount (VI.)

Model	Rozměry( mm )
Model	A	B	C	D	D0	D1	D2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
