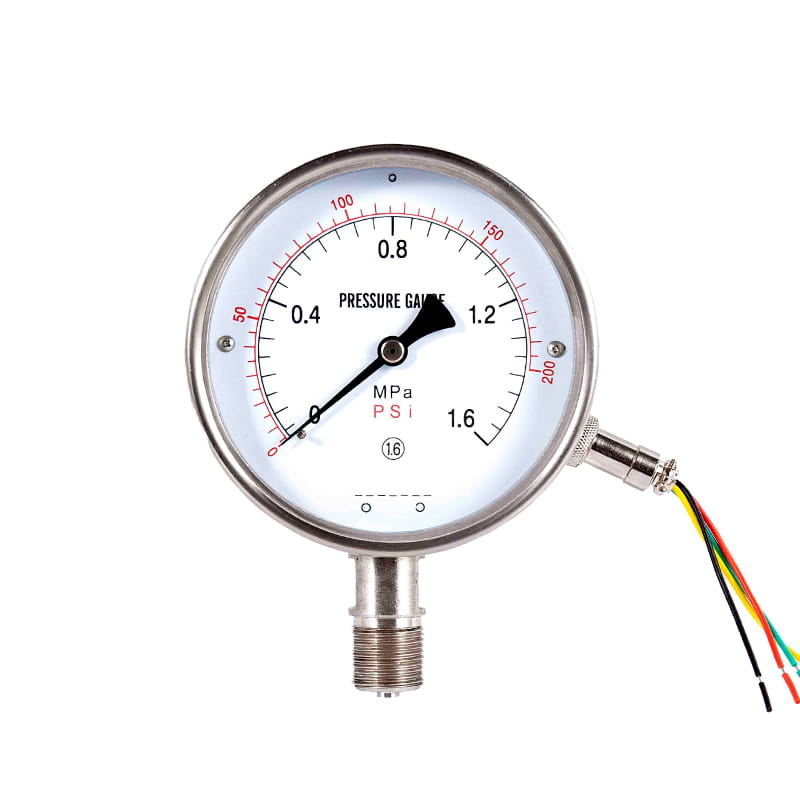

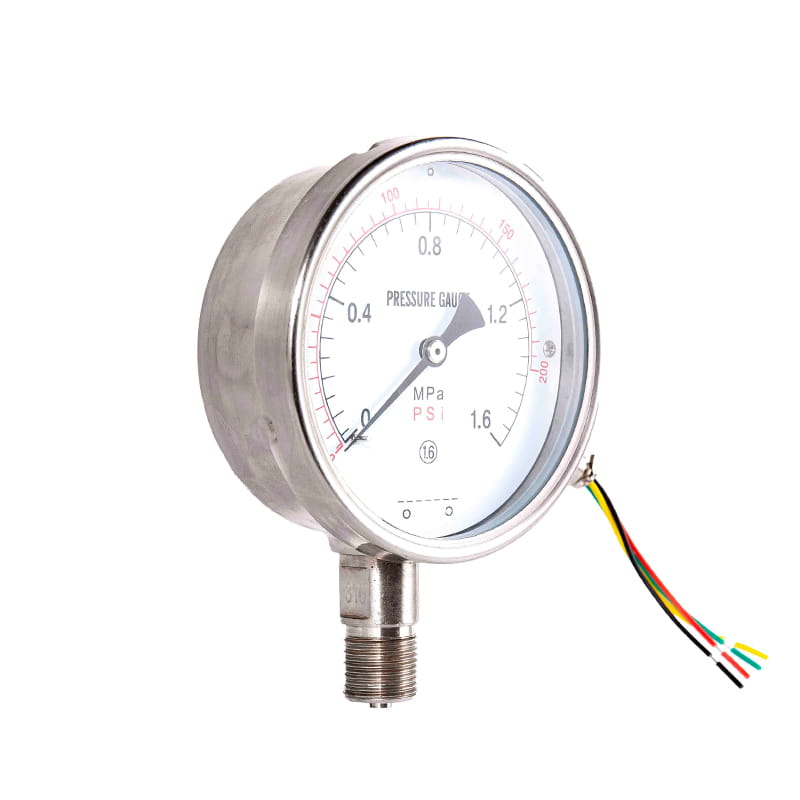

Měřiče vzdáleného tlaku rezistoru řady YTZ

◆ Model: YTZ100, YTZ-150

◆ Aplikace: Tento typ přístroje je vhodný pro měření tlaku kapalin, plynů nebo párů bez nebezpečí výbuchu, bez krystalizace, bez tuhnutí a bez korozivního účinku na slitiny mědi a mědi.

Vyrobeno z nerezové oceli, lze ji použít k měření tlaku kapalin, plynů nebo párů, které jsou slabě korozivní, ale ne výbušné, krystalizované nebo ztuhnuté.

Může nejen označit tlakovou hodnotu na místě, ale také přenášet měřenou tlakovou hodnotu na sekundární přístroj ve vzdáleném bodě měření ve formě elektrické hodnoty prostřednictvím synchronního potenciometru nastaveného uvnitř nástroje, aby se realizovala centralizovaná detekce a dálkové ovládání.
◆ Pokud je nutné vytvořit tlakový měřič typu odolný proti rázovému odolnému, může být naplněn glycerinem nebo silikonovým olejem.

Získejte citát

◆ Technické parametry:

Model		Ytz100		Ytz150
Nominální průměr		F 100		F 150
klid předstírat typ styl	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Montážní vlákna		M20 × 1.5
Třída přesnosti		1.6
Měřící rozsah „ MPA ）		PROTIěrný plocha: -0,1 ~ 0 Tlakové vakuum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0,1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Podmínky použití prostředí		Teplota: -25 ° C ~ 55 ° C; Relativní vlhkost: 5 %~ 85 %
Elektrické parametry		★ Operační napětí: Mezi terminály ① a ② ≤6V DC ★ Hodnota počátečního odporu: 3 ～ 20Ω ★ Hodnota odporu plnosti: 310 ～ 370Ω nebo 340 ～ 400Ω (Měření hodnoty počátečního odporu a plné hodnoty odporu je 1 a 2 terminály)
Kabeláž		1	2		3
		Odpor začíná	Končí odpor		Konce štětce
Hodnocení odolnosti vibrací		V · H · 3
Ochrana vstupů		IP54
Prosazovat standard		JB/T 10203
Poznámka: Společné vlákno může být vyrobeno do vlákna potrubí nebo zkosené trubky podle požadavků uživatele (viz výběrová příručka).

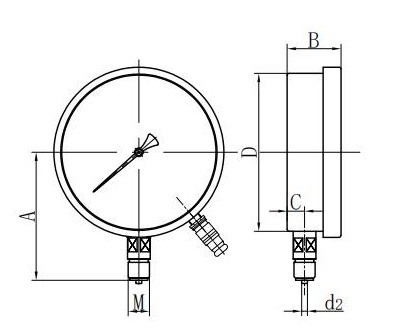

Radial Direct (I.)

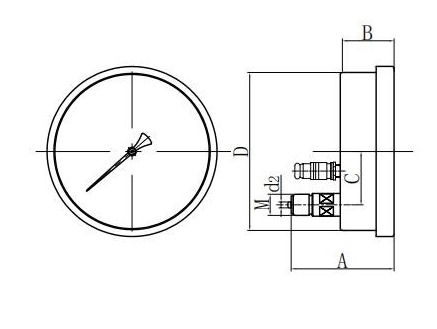

Axiální Excentrický přímý (ii.)

Axiální excentrický splachovací držák (IV.)

Radial Convex Mount (VI.)

Model	Rozměry( mm )
Model	A	B	C	T	D0	D1	D2	M
Ytz100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
Ytz100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
Ytz100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
Ytz150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
Ytz150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
Ytz150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
Ytz150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
