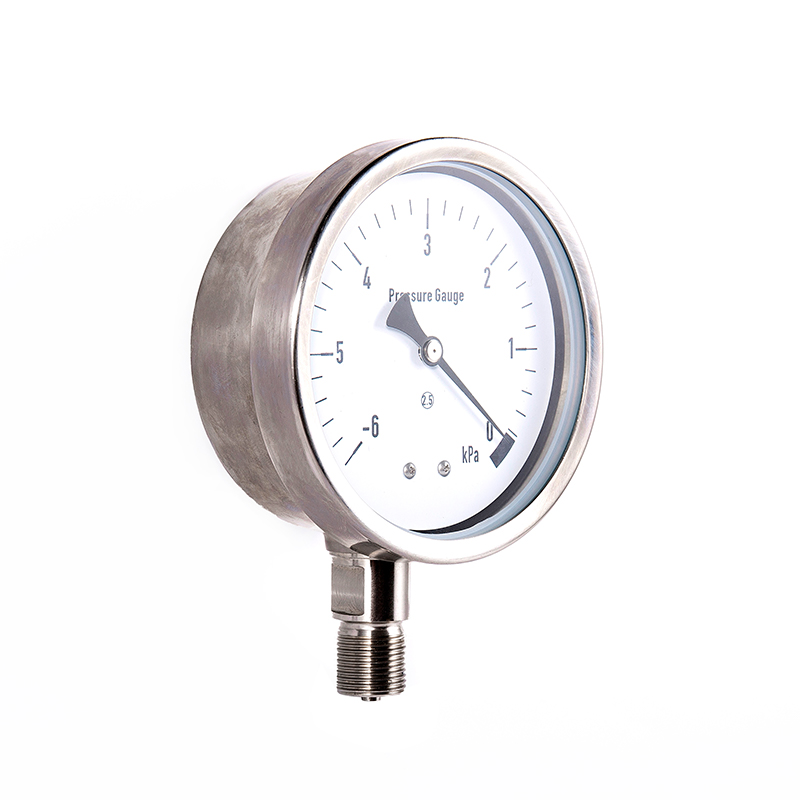

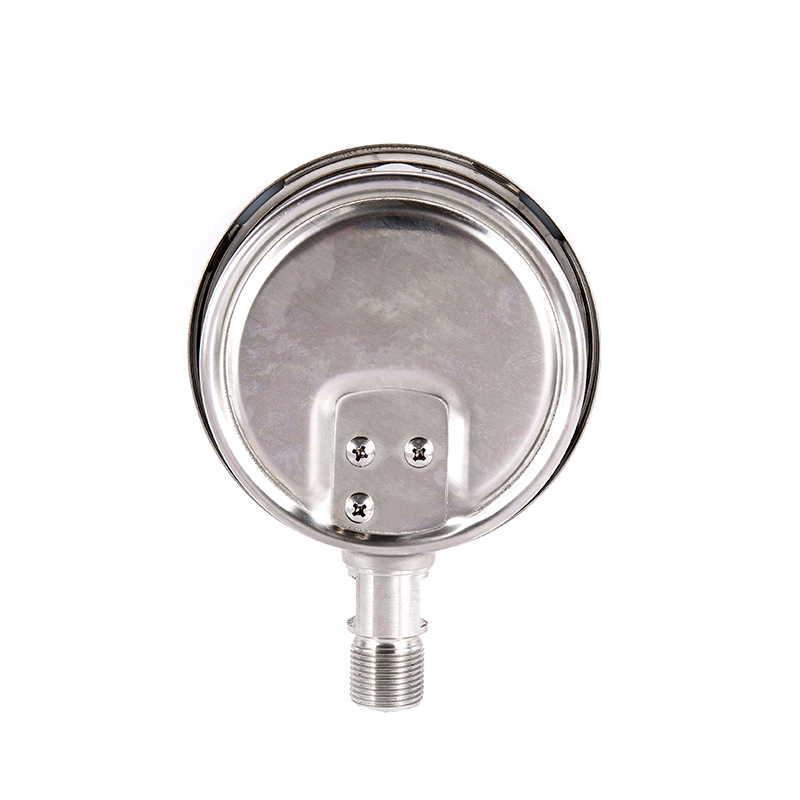

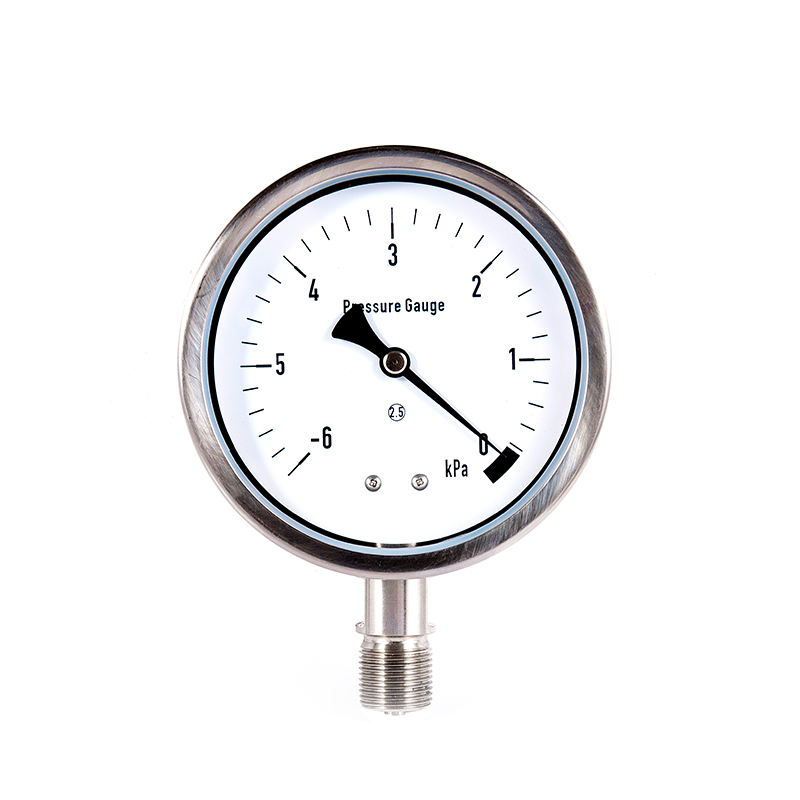

◆ Model ： YEB60 YEB100 YEB150
◆ Použití: Tato řada nástrojů je vhodná pro měření nízkého mikro-tlaku plynů bez nebezpečí exploze, nekrystalizace, nekondenzace a některých korozivních plynů. Systém shellu přístroje a tlaku jsou vyrobeny z 1CR18NI9 a membránová krabice je vyrobena z 0cr17ni12mo2, 316, 316l.
◆ Technické parametry ：
| Číslo modelu | YEB60 | YEB100 | YEB150 | |
| Nominální průměr | Φ 60 | Φ 100 | Φ 150 | |
| Typ montáže | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| PROTIlákno konektoru | M14 × 1.5 | M20 × 1.5 | ||
| Třída přesnosti | 1.6 „ 2.5 | |||
| Rozsah měření „ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Podmínky použití prostředí | Temp ： -25 ℃～ 55 „ Relativní vlhkost ： ≤ 80 „ | |||
| Hodnocení vibrací | V · H · 2 | |||
| Materiál membrány | 0CR17NI12MO2 „ SUS316 „ Sus316l | |||
| Bydlení, materiál konektoru | 1CR18NI9 „ SUS304 | |||
| Třída ochrany | IP65 | |||
| Implementační standardy | JB/T 9274 | |||
| Poznámka: 1. Společná vlákna lze přizpůsobit podle požadavků uživatele. | ||||
◆ Externí rozměry:
| Radiální přímý typ (ⅰ) | Axiální excentrický přímý typ (ⅱ) |
| Axiální soustředný přímý typ (III) | Typ axiální excentrické vložky (IV) |
| Typ axiální koncentrické inzerce (V) | Radiální konvexní typ (VI) |
| Číslo modelu | Celkové rozměry „ mm ） | ||||||
| A | B | C | D | E | D2 | M | |
| YEB60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| YEB60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| YEB100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| YEB100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| YEB150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| YEB150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
