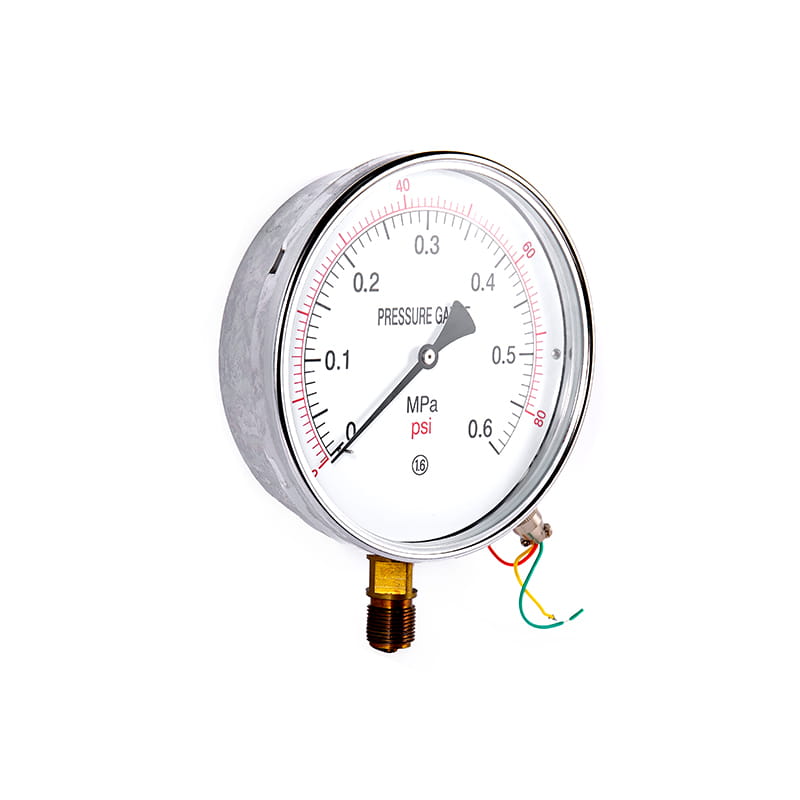

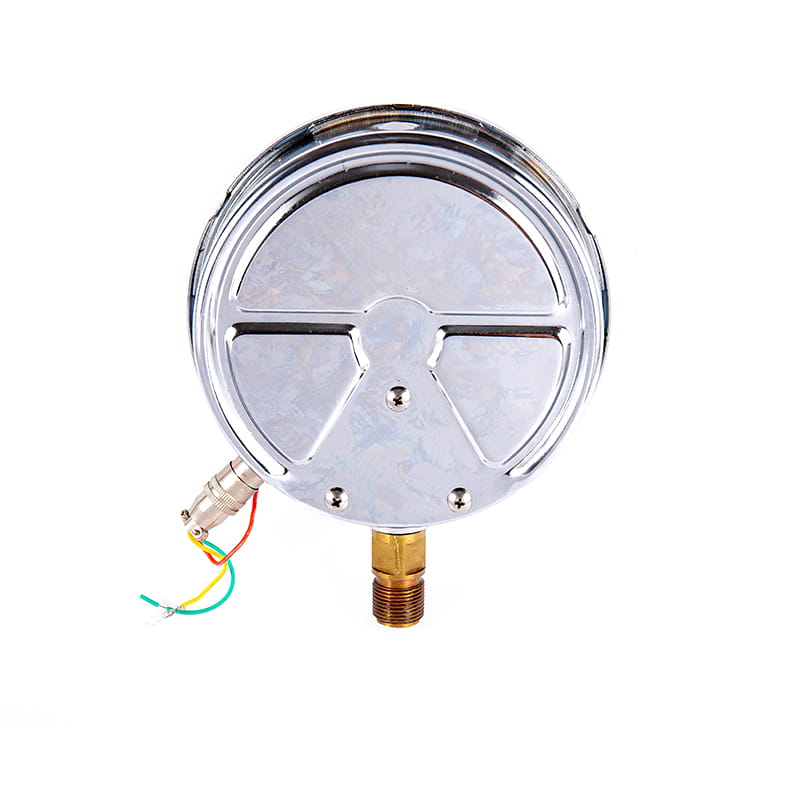

Měřidla vzdáleného tlaku YTT

◆ Model: Ytt100 ytt100a ytt150 ytt150a

◆ Aplikace: Tento typ přístroje je vhodný pro měření tlaku kapalin, plynů nebo párů bez nebezpečí výbuchu, bez krystalizace, bez tuhnutí a bez korozivního účinku na slitiny mědi a mědi.

Kromě lokální indikace tlakové hodnoty může nástroj také nepřetržitě vydávat ( 0 ~ 10 ) Ma nebo ( 4 ~ 20 ) Ma DC signál, který může být přenášen do kontrolní místnosti na dlouhé vzdálenosti a lze jej použít s inteligentními digitálními zobrazovacími nástroji k vytvoření automatického systému pro zobrazení, nahrávání, nastavení a ovládání.

Přístroj prošel uvnitř hlavní transformaci uvnitř, původní diferenciální transformátor byl odstraněn a nahrazen difúzním křemíkovým napětí, takže se místní část a část signálu a výstupní část se stala dvěma nezávislými systémy a přesnost výstupního signálu a spolehlivost byla výrazně zlepšena a přesnost se může dosáhnout a přesnost se může dostat do přesnosti a přesnost se může zvýšit a přesnost. 1.0 nebo dokonce 0.5 úroveň.
◆ Pokud je nutné vytvořit tlakový měřič typu odolný proti rázovému odolnému, může být naplněn glycerinem nebo silikonovým olejem.

Získejte citát

◆ Technické parametry:

Model		Ytt100	Ytt150	Ytt100a	Ytt150a
Nominální průměr		Φ 100	Φ 150	Φ 100	Φ 150
Typ montáže	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektrické parametry		★ Síla zásobování: 24PROTI DC ★ Výstupní signál: ( 4 ~ 20 ) ma dc ★ Odolnost proti zátěži: 250 Ω		★ Síla zásobování: 220V AC ★ Výstupní signál: ( 0 ~ 10 ) ma dc ★ Odolnost proti zátěži: ≤ 1,5 k Ω
Kabeláž
Třída přesnosti		1.6
Přesnost výstupu signálu		1.0 „ 0.5
Měřící rozsah „ MPA ）		Věrný plocha: -0,1 ~ 0 Tlakové vakuum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Podmínky použití prostředí		Teplota: -10 ° C ~ 55 ° C; Relativní vlhkost: ≤ 85 %
Hodnocení odolnosti vibrací		V · H · 3
Ochrana vstupů		IP54
Prosazovat standard		JB/T 10203
Montážní vlákna		M20 × 1.5
Poznámka: Společné vlákno může být vyrobeno do vlákna potrubí nebo zkosené trubky podle požadavků uživatele (viz výběrová příručka).

◆ Rozměry:

Radial Direct (I.)

Axiální Excentrický přímý (ii.)

Axiální excentrický splachovací držák (IV.)

Radial Convex Mount (VI.)

Model	Rozměry( mm )
Model	A	B	C	D	D0	D1	D2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
