Série YXCH REED ELECTRICKÝ KONTAKTUJÍCÍ PLAKOR

◆ Model: YXCH100 YXCH150

◆ Aplikace: Tento typ přístroje je vhodný pro měření tlaku kapalin, plynů nebo párů bez nebezpečí výbuchu, bez krystalizace, bez tuhnutí a bez korozivního účinku na slitiny mědi a mědi. Pokud je vybaven vhodným systémem obvodu, může do tlakového systému, který má být změřen a kontrolován, odeslat poplach nebo automatický ovládání.

Tento druh přístroje zlepšuje kontakt na vakuové zařízení, které se vyhýbá špatnému kontaktu způsobeným oxidací kontaktu, takže má vlastnosti rychlé a citlivé reakce a spolehlivého kontaktu a je nováčkem, který může nahradit magnetický kontaktní tlak za pracovní podmínky nízkého výkonu a nízkým napětím.

◆ Pokud je nutné vytvořit tlakový měřič typu odolný proti rázovému odolnému, může být naplněn glycerinem nebo silikonovým olejem.

Získejte citát

◆ Technické parametry:

Model		Yxch100			Yxch150
Nominální průměr		Φ 100			Φ 150
Typ montáže	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Montážní vlákna		M20 × 1.5
Třída přesnosti		1.6
Měřící rozsah „ MPA ）		PROTIěrný plocha: -0,1 ~ 0 Tlakové vakuum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Podmínky použití prostředí		Teplota: -10 ° C ~ 55 ° C; Relativní vlhkost: ≤ 75 %
Elektrické parametry		★ Jmenovité napětí: 24V DC ★ Jmenovitý proud: 0,25a ★ Elektrický život: 105 časy ★ Režim řízení: Plná stupnice může upravit horní a dolní limity, horní horní limity (dvojité horní limity), dolní dolní limity (dvojité dolní limity) a další pomalé přepínače rákosí
Kabeláž		Letecké zástrčky	1	2		3	4
		Čára barva	červený	zelený		žluť	černý
		Výstupní terminály	horní limit	dolní limit		veřejnost	uzemnění
Hodnocení odolnosti vibrací		V · H · 3
Bourdon Trube Materiál		QSN4-0,3
Ochrana vstupů		IP54
Prosazovat standard
Poznámka: Společné vlákno může být vyrobeno do vlákna potrubí nebo zkosené trubky podle požadavků uživatele (viz výběrová příručka).

◆ Rozměry:

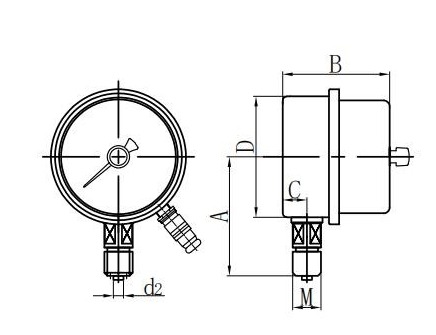

Radial Direct (I.)

Axiální Excentrický přímý (ii.)

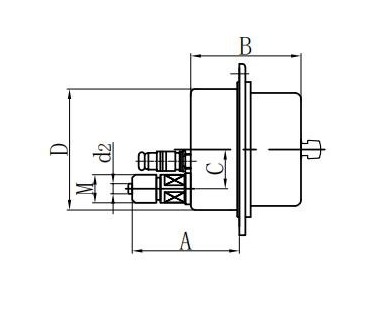

Axiální excentrický splachovací držák (IV.)

Radial Convex Mount (VI.)

Model	Rozměry( mm )
Model	A	B	C	D	D0	D1	D2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
