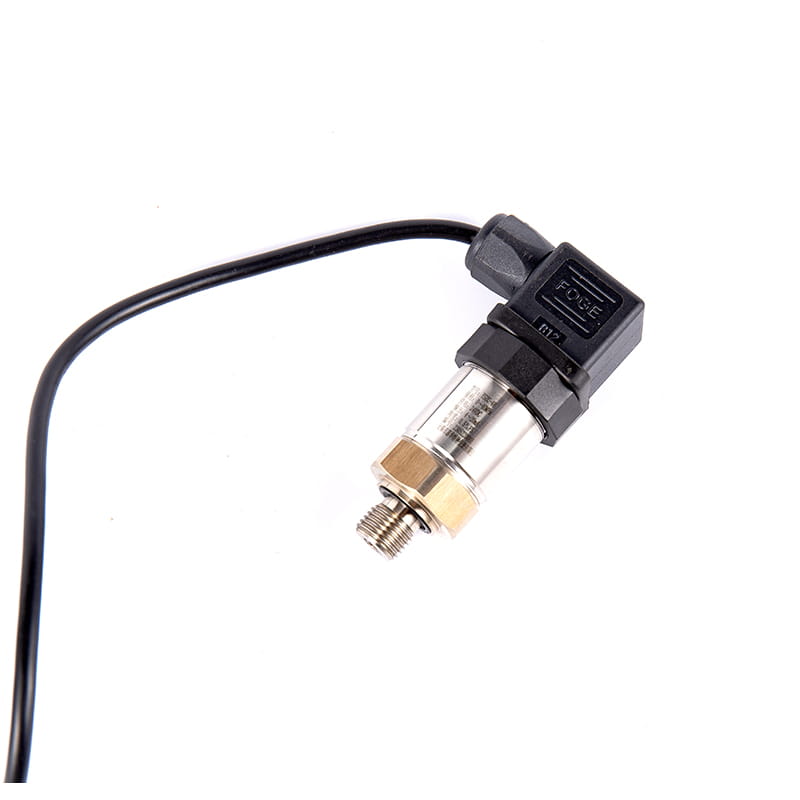

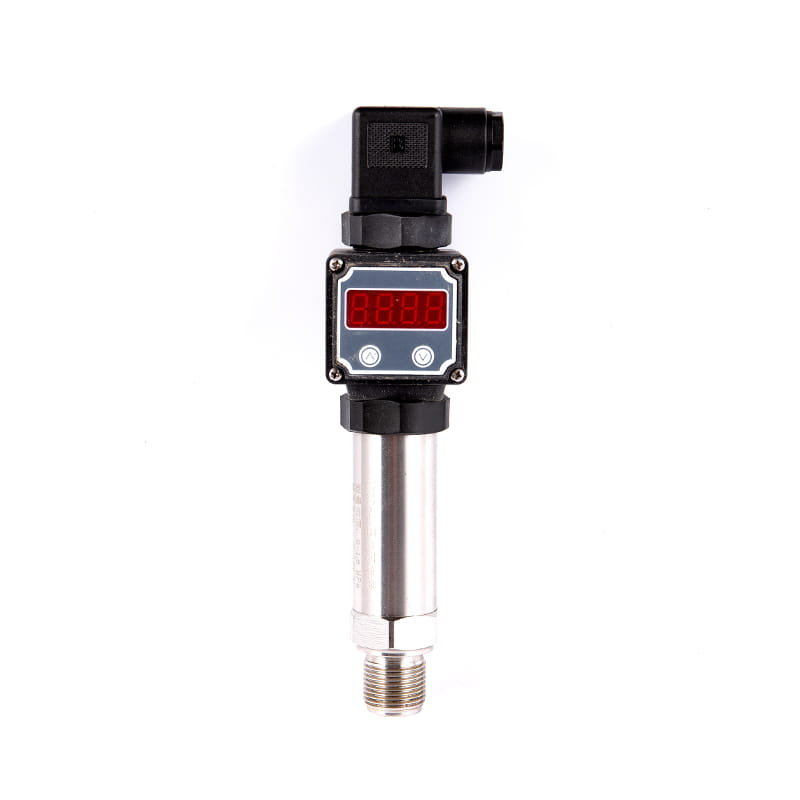

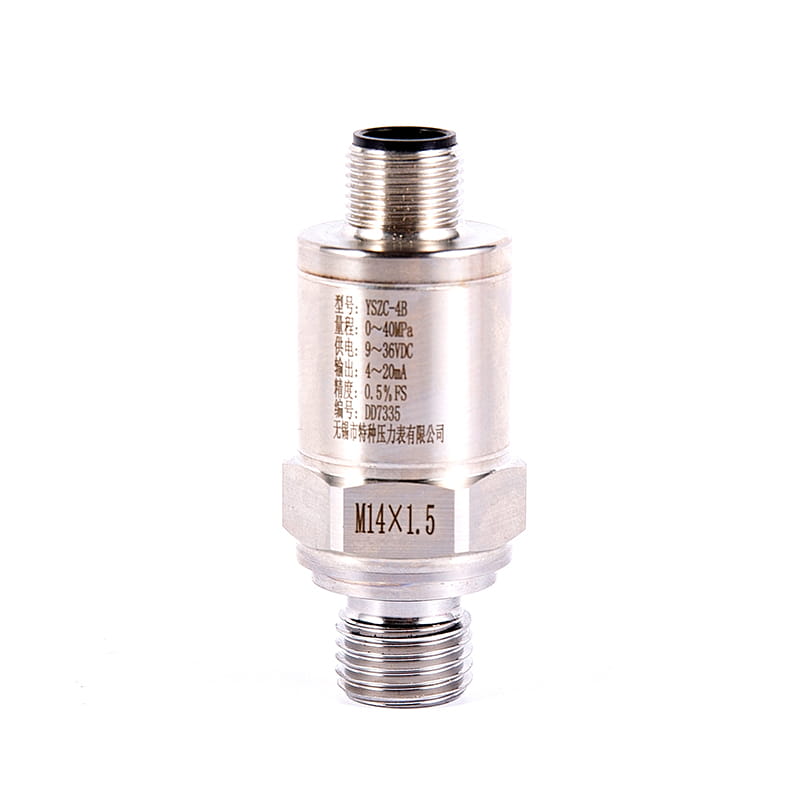

Kompaktní snímač tlaku řady YSZC-4

2. Jak to funguje

Kompaktní snímač tlaku využívá importované tlakové čipy a citlivé komponenty jsou spojeny do Wheatstoneových můstků pomocí difúzních nebo iontových implantačních procesů a tlakově citlivé membrány jsou vytvářeny pod můstky technologií mikroobrábění. Když je na membránu aplikován tlak, hodnota odporu se mění a je generován lineární výstupní signál, který je úměrný použitému tlaku. K Wheatstoneovu můstku přidáme stejnosměrný napájecí zdroj a ten vytvoří výstup signálu stejnosměrného napětí. Po sekundární převodní lince je realizován dvouvodičový výstup 4mA~20mA.

3. Funkční charakteristiky

◆ Dobrá stabilita, plnost, nulová dlouhodobá stabilita až 0,2 % FS/ rok. V rozsahu kompenzační teplota 0 °C~ 70 °C, teplotní posun je menší než 0,2 % FS, a teplotní posun je menší než 0,5 % FS v celém přípustném rozsahu provozních teplot.

◆ S ochranou proti zpětnému chodu a ochranným obvodem omezujícím proud se vysílač nepoškodí, když se kladný a záporný pól během instalace přehodí a vysílač automaticky omezí proud uvnitř 35 mA když je to abnormální.

◆ Pevná konstrukce, žádné pohyblivé části, vysoká spolehlivost, dlouhá životnost.

◆ Plyn, voda, olej a pára mohou být měřeny s vysokou přesností a nejsou ovlivněny hmotností měřeného média.

◆ Snadná instalace, jednoduchá konstrukce, ekonomická a odolná.

4. Hlavní technické parametry

6 . Rozměry

7. Bezpečnostní opatření

◆ Ke všem dodávaným produktům jsou přiloženy návody k použití a certifikáty, včetně produktových čísel, technických parametrů, výrobních dat atd., pečlivě je zkontrolujte, abyste předešli chybám.

◆ Membránu vysílače přímo nemačkejte tvrdým předmětem, aby nedošlo k poškození vysílače.

◆ Během instalace zkontrolujte podle způsobu připojení produktu a typu závitu, zda je rozhraní pole v souladu s rozhraním produktu, a při připojování jej pomalu utahujte a krouticí moment nelze přímo přidat do pouzdra převodníku, ale lze jej přidat pouze do šestihranného tlakového rozhraní.

◆ Při připojování ke zdroji napájení by měl být připojen přesně v souladu s pokyny pro zapojení naší společnosti.

◆ Přetížení převodníku nesmí překročit 200 % měřicího rozsahu.

◆ Zjistíte-li při používání jakoukoli abnormalitu, vypněte napájení, přestaňte jej používat a proveďte kontrolu, nebo kontaktujte přímo technické oddělení naší společnosti.

◆ Během přepravy a skladování by měl být původní obal obnoven a uložen v chladném, suchém a větraném skladu.

8. Elektrické připojení a tlakové rozhraní

◆ Závit tlakového rozhraní: M20 × 1.5

◆ Elektrické vedení: žlutý vodič, červená čára: signální vedení černý vodič: ochranné uzemnění.
