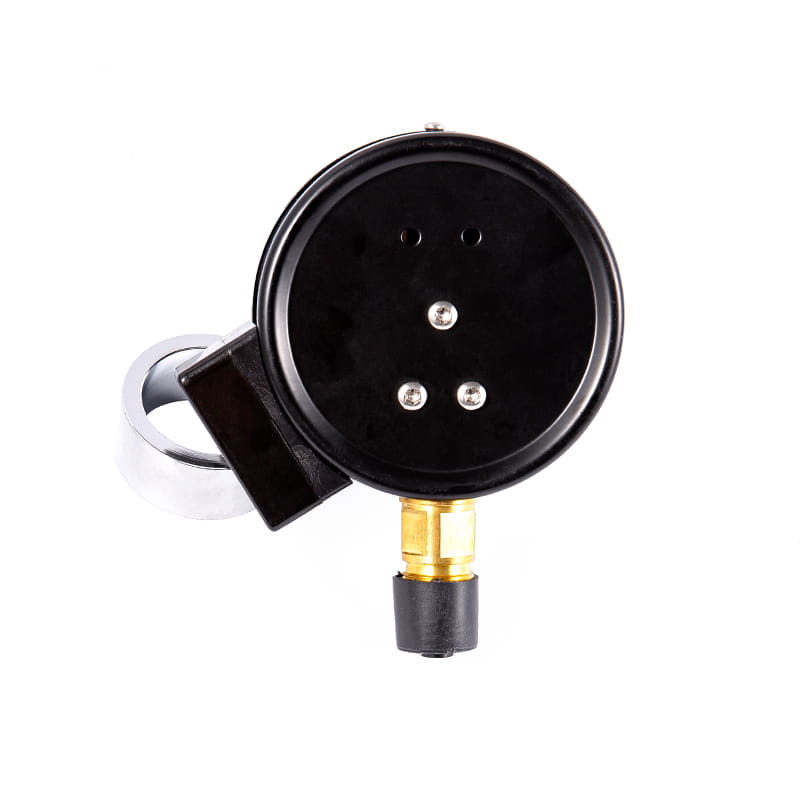

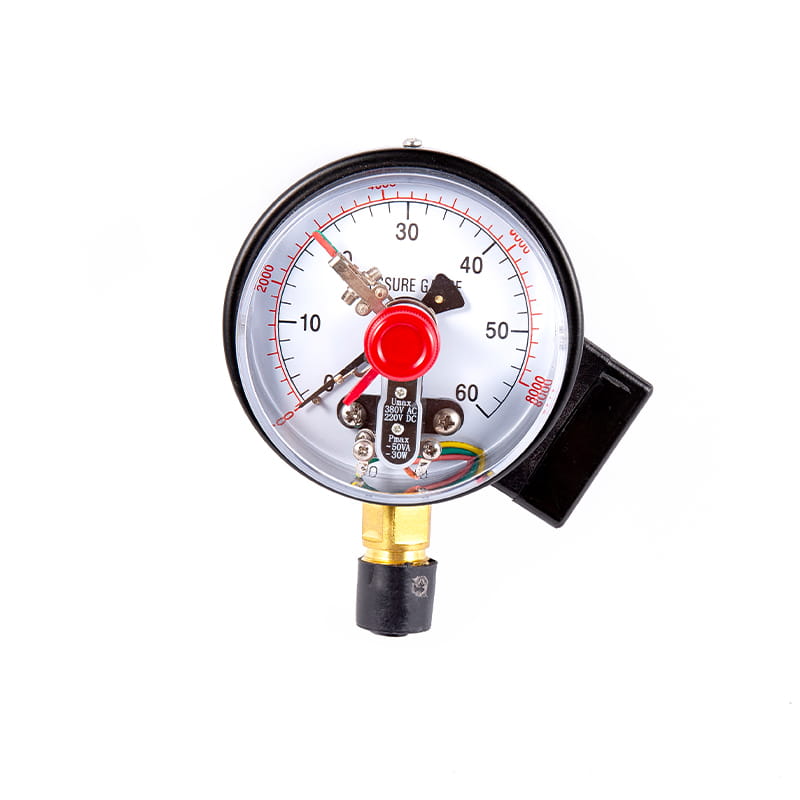

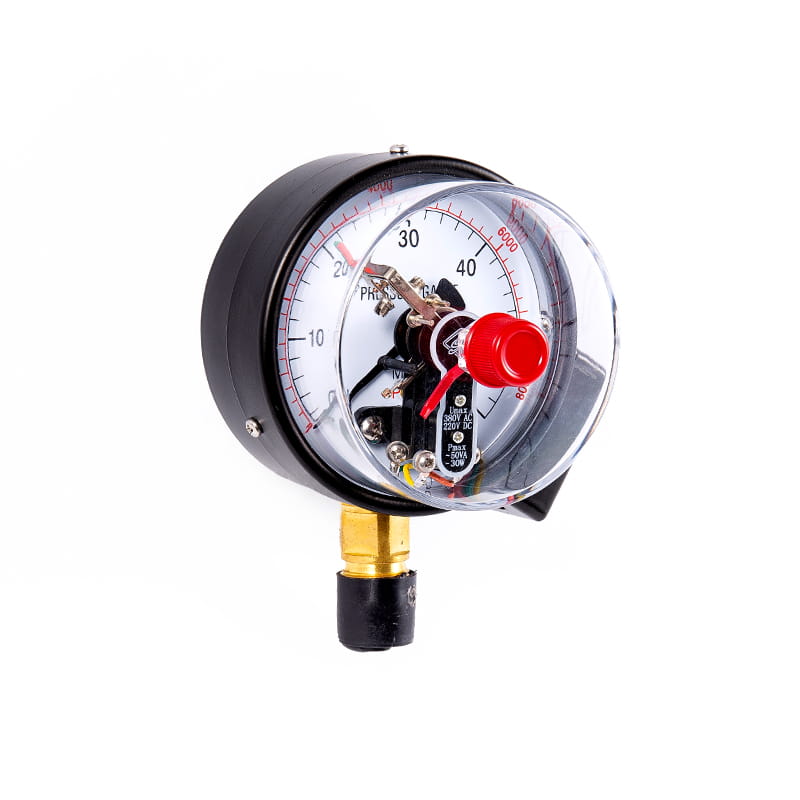

Elektrický kontaktní tlakové měřidla s magneticky asistovanou řadou YXC
Elektrický kontaktní tlakové měřidla s magneticky asistovanou řadou YXC
Elektrický kontaktní tlakové měřidla s magneticky asistovanou řadou YXC
Elektrický kontaktní tlakové měřidla s magneticky asistovanou řadou YXC
Elektrický kontaktní tlakové měřidla s magneticky asistovanou řadou YXC
Elektrický kontaktní tlakové měřidla s magneticky asistovanou řadou YXC

Elektrický kontaktní tlakové měřidla s magneticky asistovanou řadou YXC

◆ Model: Yxc60 YX100 YXC-150

◆ Aplikace: Tento typ přístroje je vhodný pro měření tlaku kapalin, plynů nebo párů bez nebezpečí výbuchu, bez krystalizace, bez tuhnutí a bez korozivního účinku na slitiny mědi a mědi. Pokud je vybaven vhodným obvodem, může do tlakového systému, který má být změřen a kontrolován, odeslat poplach nebo automatický ovládání.

YXC Produkty řady přijímají elektrické kontaktní zařízení s magneticky asistovaným, které má výhody stabilního a spolehlivého akce a velké kontaktní síly.

◆ Pokud je nutné vytvořit tlakový měřič typu odolný proti rázovému odolnému, může být naplněn glycerinem nebo silikonovým olejem.

Získejte citát
PREV：Série YXCH REED ELECTRICKÝ KONTAKTUJÍCÍ PLAKORNEXT：CYBN řady série zemětřesení rezistentní (seismické) nerezové diferenciální tlakové měřidla
  • Parametr
  • Kontaktujte nás

  • ◆ Technické parametry:

    Model

    Yxc60

    YXC100

    YXC150

    Nominální průměr

    Φ 60

    Φ 100

    Φ 150

    klid

    předstírat

    typ

    styl

    Ⅰ

    *

    *

    *

    Ⅱ

    *

    *

    *

    Ⅲ

    *

    /

    /

    Ⅳ

    *

    *

    *

    Ⅴ

    *

    /

    /

    Ⅵ

    *

    *

    *

    Montážní vlákna

    M14 × 1.5

    M20 × 1.5

    Třída přesnosti

    2.5

    1.6

    Měřící rozsah

    „ MPA ）

    PROTIěrný plocha: -0,1 ~ 0

    Tlakové vakuum: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3

    -0,1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4

    Tlak: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6

    0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

    0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

    0 ～ 100 0 ～ 160 0 ～ 250

    Podmínky použití prostředí

    Teplota: -40 ° C ~ 70 ° C;; Relativní vlhkost: ≤ 85 %

    Elektrické parametry

    ★ Maximální pracovní napětí: 380V Ac ; 220V DC

    ★ Maximální kontaktní síla: 30VA

    ★ Režim řízení: Horní a dolní limity, horní horní limity (dvojité horní limity), dolní dolní limity (dvojité dolní limity) a další pomalé magnetické pomocné kontaktní spínače lze upravit v celém rozsahu

    Kabeláž

    Spojovací krabice

    1

    2

    3

    4

    Barevný kód zapojení

    červený

    zelený

    žluť

    černý

    Výstupní terminály

    horní limit

    dolní limit

    veřejnost

    uzemnění

    Hodnocení odolnosti vibrací

    V · H · 3

    Bourdon Trube Materiál

    QSN4-0,3

    Ochrana vstupů

    IP54

    Prosazovat standard

    JB/T 9273

    Poznámka: 1 . Společné vlákno lze přizpůsobit podle požadavků uživatele.

    ◆ Hodnocení hodnocení hodnocení zatížení:

    napětí

    (PROTI)

    Odporová hodnota proudu zatížení ( A )

    Hodnota proudu induktivního zatížení

    „ A ）

    AC

    DC

    380

    0.08

    /

    0.045

    220

    0.135

    0.13

    0.065

    110

    0.27

    0.25

    0.18

    50

    0.5

    0.4

    0.2

    ≤ 40

    ≤ 1

    /

    /

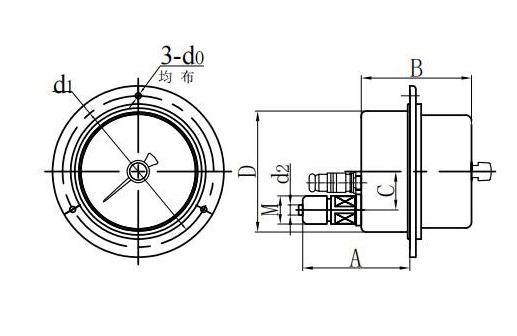

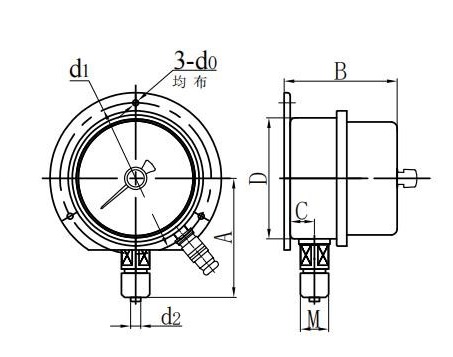

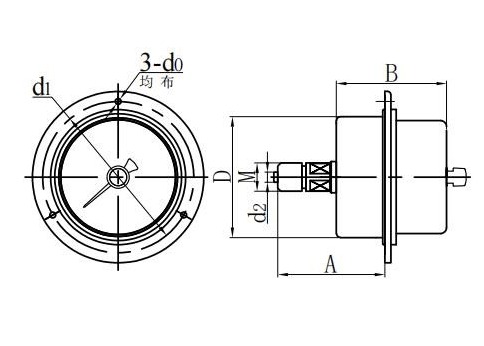

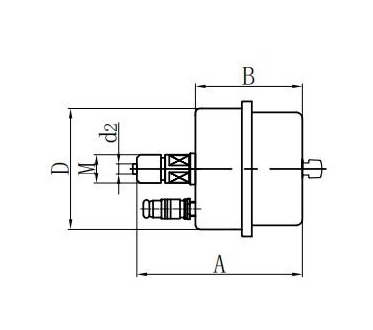

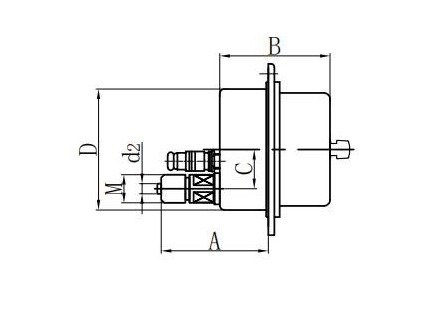

    ◆ Rozměry:

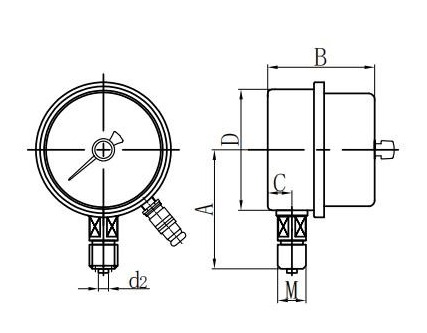

    Radial Direct (I.)

    Axiální Excentrický přímý (ii.)

    Axiální soustředný přímý (iii.)

    Axiální excentrické spláchnutí (iv.)

    Axiální soustředný splachovací držák (V.)

    Radial Convex Mount (VI.)

    Model

    Rozměry( mm )

    A

    B

    C

    D

    D0

    D1

    D2

    M

    Yxc60 －Ⅰ

    54

    30

    12

    Φ 60

    /

    /

    Φ 5

    M14 × 1.5

    Yxc60 －Ⅱ

    63

    34

    18

    Φ 60

    /

    /

    Φ 5

    Yxc60 －Ⅲ

    58

    30

    /

    Φ 60

    /

    /

    Φ 5

    M14 × 1.5

    Yxc60 －Ⅳ

    45

    34

    18

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    Yxc60 －Ⅴ

    45

    34

    /

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    M14 × 1.5

    Yxc60 －Ⅵ

    54

    30

    12

    Φ 60

    Φ 5

    Φ 75

    Φ 5

    M14 × 1.5

    YXC100 －Ⅰ

    89

    72

    17

    Φ 100

    /

    /

    Φ 6

    M20 × 1.5

    YXC100 －Ⅱ

    112

    72

    30

    Φ 100

    /

    /

    Φ 6

    M20 × 1.5

    YXC100 －Ⅳ

    78

    72

    30

    Φ 100

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    YXC100 －Ⅵ

    89

    72

    17

    Φ 100

    Φ 6

    Φ 118

    Φ 6

    M20 × 1.5

    YXC150 －Ⅰ

    113

    79

    18

    Φ 150

    /

    /

    Φ 6

    M20 × 1.5

    YXC150 －Ⅱ

    118

    79

    45 (30)

    Φ 150

    /

    /

    Φ 6

    M20 × 1.5

    YXC150 －Ⅳ

    115

    79

    45 (30)

    Φ 150

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5

    YXC150 －Ⅵ

    113

    79

    18

    Φ 150

    Φ 6

    Φ 165

    Φ 6

    M20 × 1.5
