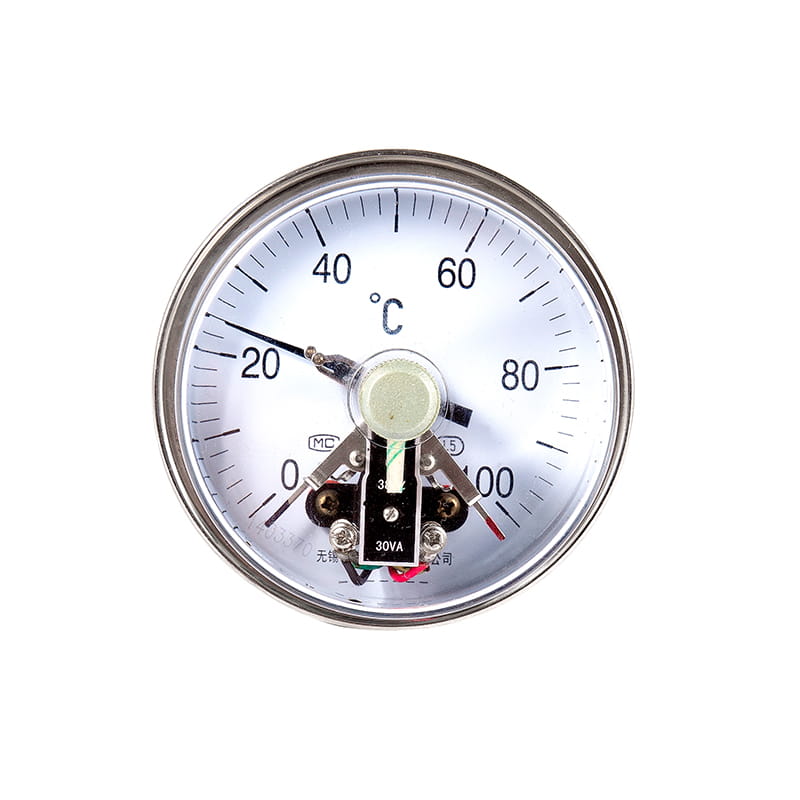

◆ Model: WSSXC-4
◆ Technické parametry:
| Model | WSSXC-4 | WSSXC-5 | |||
| Nominální průměr (MM). | Φ 100 | Φ 150 | |||
| Montážní vlákna | M27 × 2 | ||||
| Průměr ochranné trubice ( mm ) | 10 | ||||
| Ochranná trubice vydrží tlak ( MPA ) | 6.3 | ||||
| Třída přesnosti | 1.5 | ||||
| Měřící rozsah ( ° C.) ) | -60 ～ 0 | 0 ～ 50 | 0 ～ 100 | 0 ～ 150 | |
| Hodnota buněk ( ° C.) ) | 1 | 1 | 2 | 2 | |
| Měřící rozsah ( ° C.) ) | 0 ～ 200 | 0 ～ 300 | 0 ～ 400 | 0 ～ 500 | |
| Hodnota buněk ( ° C.) ) | 5 | 5 | 10 | 10 | |
| Délka vložení (MM). | L = 75 „ 100 „ 150 „ 200 „ 250 „ 300 „ 400 „ 500 ┅┅ 2000 | ||||
| Časová konstanta | ≤ 40s | ||||
| Elektrické parametry | WSSXC-3 | Kontaktní kapacita: 30VA ;;; Maximální napětí: 220V AC | |||
| WSSXC-4 WSSXC-5 | Kontaktní kapacita: 30VA ; Maximální napětí: 380V AC; 220V DC | ||||
| Terminální bloky Kabeláž | 1 | 2 | 3 | 4 | |
| Výstup horního mezí | Výstup dolního omezení | Výstup je běžný | uzemnění | ||
| Ochrana vstupů | IP55 | ||||
| Prosazovat standard | JB/T 8803 | ||||
| Poznámka: Společné vlákno lze vyrobit do potrubí G1/2 , G3/4 a tak dále podle požadavků uživatele. | |||||
◆ Rozměry:
| Axiální montáž ( 01) | Radiální montáž ( 11 ) |
| 120 ⁰ Montáž ( 21 ) | Gimbal Montting ( 81 ) |
| Model | Rozměry( mm ) | ||||||
| D | H | L | L1 | L2 | L3 | M | |
| WSSXC-401 | Φ 107 | / | 100 „ 150 „ 200 „ 250 „ 300 „ 400 „ …… 2000 | 72 | 16 | 42 | M27 × 2 |
| WSSXC-411 | Φ 107 | 46 | 94 | 16 | 42 | M27 × 2 | |
| WSSXC-421 | Φ 107 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-481 | Φ 107 | 58 | 64 | 16 | 42 | M27 × 2 | |
| WSSXC-501 | Φ 150 | / | 72 | 16 | 42 | M27 × 2 | |
| WSSXC-511 | Φ 150 | 36 | 115 | 16 | 42 | M27 × 2 | |
| WSSXC-521 | Φ 150 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-581 | Φ 150 | 58 | 64 | 16 | 42 | M27 × 2 | |
