◆ Model: YG60 YG100 YG150
◆ Používání: Všechny části této série měřidel jsou vyrobeny z nerezové oceli a hlavní části jsou vyrobeny z 1Cr18ni9, OCR18NI12MO2TI, SUS316, SUS316L atd. Svařování každé části je vyrobeno zvláštním procesem. Mezi nimi má vysokoteplotní tlakový rozchod rezistentní na korozi vynikající výkon s vysokou teplotou a korozí, který je vhodný pro korozivní prostředí, detekovat slabé korozivní, ale nikoli krystalizaci, nekonsolidaci, vysokoteplotní médium s nízkou viskozitou. Široce používané v ropě, chemickém, pesticidu, gumech, zemním plynu a dalších průmyslových odvětvích.
◆ Technické parametry ：
| Číslo modelu | YG60 | YG100 | YG150 | ||
| Nominální průměr | Φ 60 | Φ 100 | Φ 150 | ||
| Typ montáže | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| PROTIlákno konektoru | M14 × 1.5 | M20 × 1.5 | |||
| Třída přesnosti | 2.5 | 1.6 | |||
| Rozsah měření „ MPA ） | Volný: -0,1 ～ 0 Tlakové vakuum ： -0,1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tlak: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 „ 0 ～ 160 „ 0 ～ 250 | ||||
| Podmínky použití prostředí | Temp ： -40 ℃～ 70 ℃ | ||||
| Teplota | Přímá instalace ： ≤ 150 ℃ | ||||
| Teplota: ≤ 500 ℃ | |||||
| Chyba teplotního efektu | Δ ＝ ± （Δ K Δ t ） Δ—— Přípustná hodnota chyby displeje, když se teplota okolního okolí odchyluje z 20 ℃ ± 5 ℃ a přípustná hodnota chyby zobrazení hodnoty, když se teplota okolního odchylky od 20 ℃ ± 5 ℃. % Δ—— Absolutní hodnota vnitřní chyby nástroje. % K — - Koeficient účinku v účinku s hodnotou 0,04%/° C Δ t —— ∣Temperature of the Medium na Bourdon Trube ℃ -25∣ | ||||
| Hodnocení vibrací | V · H · 3 | ||||
| Materiál trubice Borden | OCR18NI12MO2TI „ SUS316 „ Sus316l | ||||
| Bydlení, materiál konektoru | 1Cr18ni9ti „ SUS304 | ||||
| Třída ochrany | IP65 | ||||
| Implementační standardy | GB/T 1226 | ||||
| Poznámka: 1. Společná vlákna lze přizpůsobit podle požadavků uživatele. | |||||
◆ Externí rozměry:

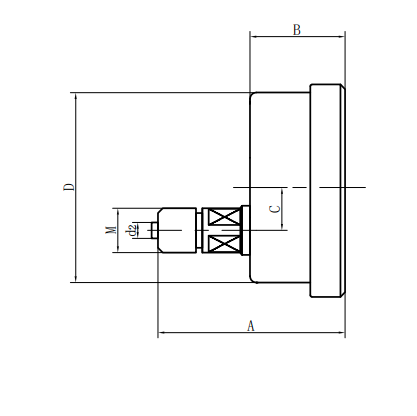

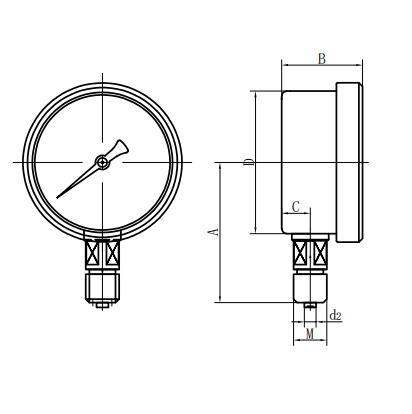

| Radiální přímý typ (ⅰ) | Axiální excentrický přímý typ (ⅱ) |

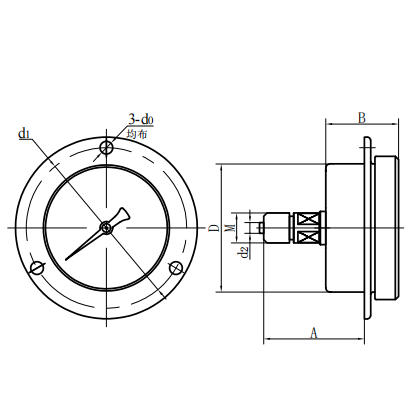

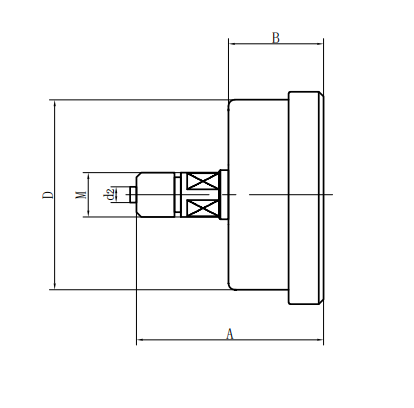

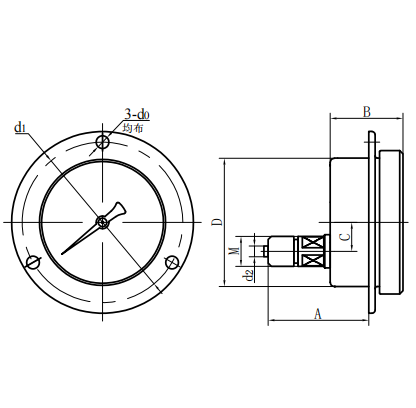

| Axiální soustředný přímý typ (III) | Typ axiální excentrické vložky (IV) |

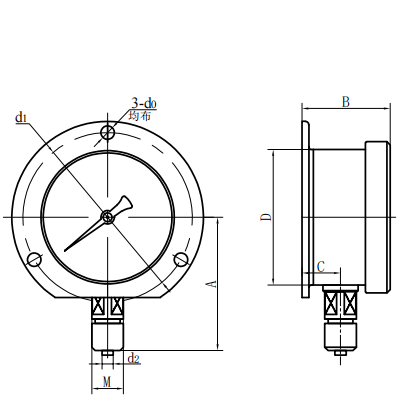

| Typ axiální koncentrické inzerce (V) | Radiální konvexní typ (VI) |
| Číslo modelu | Celkové rozměry „ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YG60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YG60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YG60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
