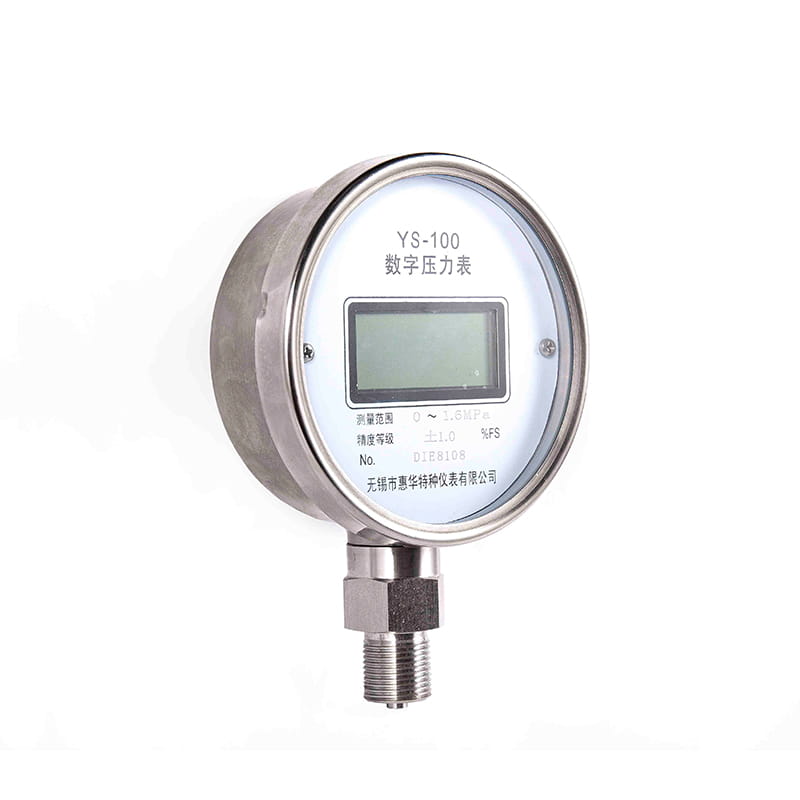

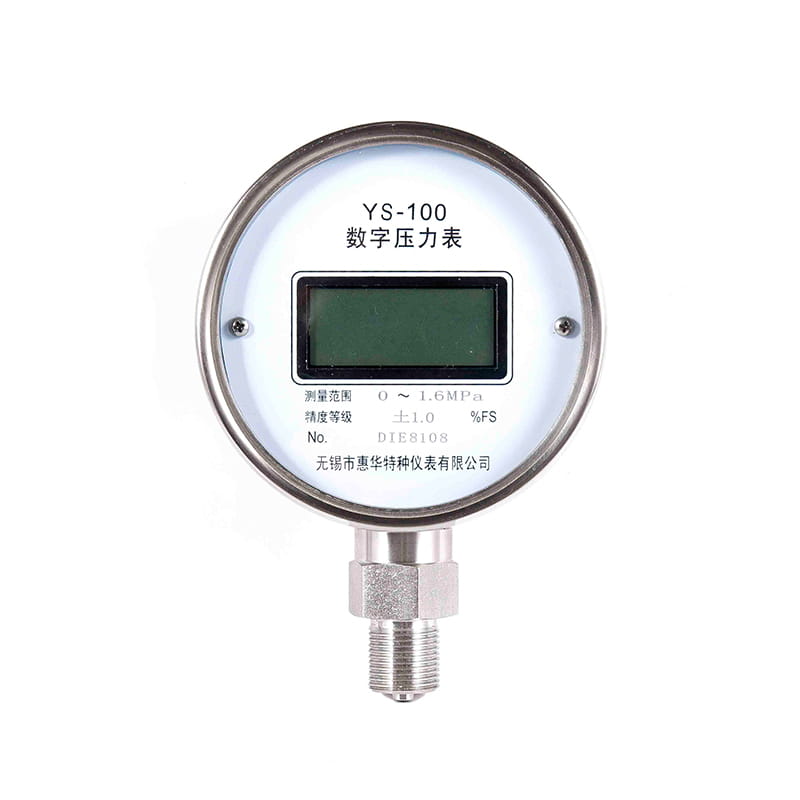

◆ Model: YS100 YS150
◆ Úvod: Tento měřič digitálního tlaku má krásný tvar, stabilní výkon a přesné měření; Kombinuje přední světovou technologii mikroprocesorů a pokročilý algoritmus přeměny na analogo-digitální k dosažení vysoké přesnosti a nízké spotřeby energie.
Přijetí importovaného čipu si může zapamatovat a udržovat nejvyšší maximální hodnotu tlaku a hodnotu nejnižšího tlaku v údolí v procesu sběru a měření dat nástrojů. Přijetí technologie displeje kapalného krystalu na velké obrazovce, aby byla data jasná a snadno čitelná. Unikátní technologie podsvícení lze normálně použít v noci.

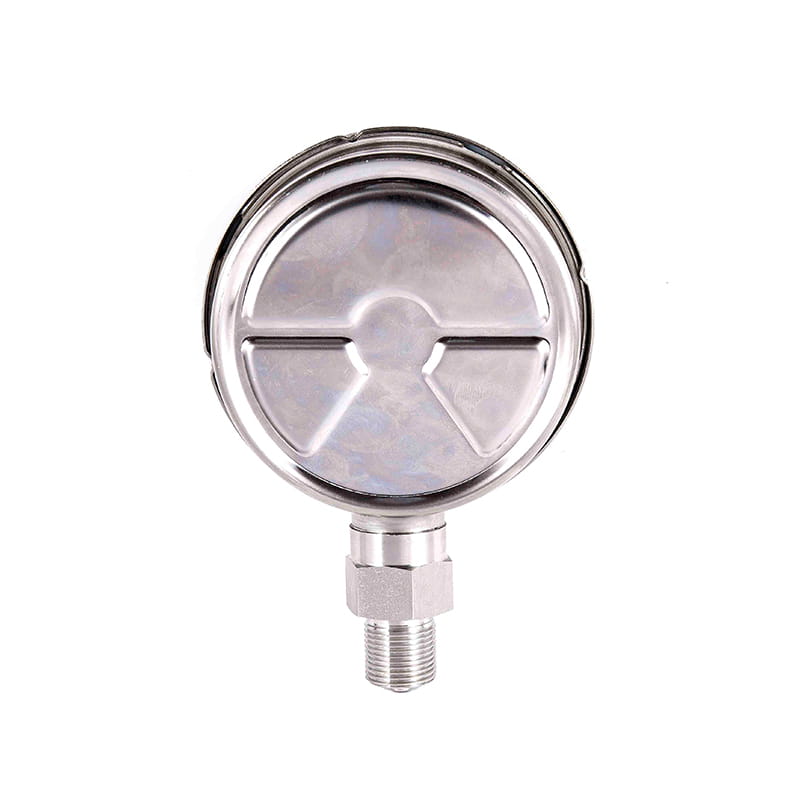

Shell vyrobený z nerezové oceli, odolnosti proti korozi, odolnosti vůči mechanickým vibracím, tělo jako celku pomocí technologie těsnění, lze aplikovat v různých složitých prostředích.
Tento produkt má stejný výkon jako zahraniční digitální tlakové měřidla, což je ideální volbou pro nahrazení importovaných nástrojů a tradičních mechanických měřidel.
◆ Hlavní použití:
1. Lze jej použít k kalibraci obecných tlakových měřidel, přesných tlakových měřidel, monitorů krevního tlaku nebo jiných tlakových nástrojů. Může se také stát, že může být také široce používán pro přesné měření tlaku; 2.
2. Vstřikování vody na ropné polí, měření tlaku zařízení pro nádobu, vstupní čerpadlo v přívodu čerpadla a měření tlaku v zásuvce; 3.
3. petrochemický průmysl: vakuum, mikro tlak a korozivní tlak plynu a kapaliny ve výrobním procesu
Petrochemický průmysl: vakuum, mikro tlak a korozivní tlak plynu a kapaliny při měření výrobního procesu; 4.
4. OEM aplikace hydraulického systému, chlazení a monitorování procesů.
5. vysokoteplotní médium, měření viskózní střední a kapaliny; 6.
6. klimatizace, zařízení pro zpracování plynu, ventilátory, lékařské vybavení, laboratoře, kompresory a měření izobarického tlaku síly.
Měření síly.
◆ Technické parametry:
| Model | YS-100 | YS-150 | ||||
| Nominální průměr | Φ 100 | Φ 150 | ||||
| Typ montáže | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Montážní vlákna | M20 × 1.5 | |||||
| Měřící rozsah | Metoda měření | Třída přesnosti ( %Fs) | Zaručený rozsah teploty přesnosti | |||
| (0 ~ 60) Pa | Diferenciální tlak | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) Pa | Diferenciální tlak | 0.5 „ 1.0 | ||||
| (0 ~ 1 ) KPA | Diferenciální tlak | 0.1 „ 0.2 | ||||
| (0 ~ 2) KPA | Diferenciální tlak | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 „ 10 „ 16 „ 25) KPA | Měřicí tlak, diferenciální tlak | |||||
| (0 ~ 4 0 „ 60 „ 100 „ 160 „ 250) KPA | Měřicí tlak, absolutní tlak | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 „ 0.6 „ 1 „ 1.6 „ 2.5 „ 4 „ 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 „ 16 „ 25 „ 40 „ 60) MPA | ||||||
| (0 ~ 100 ) MPA | Měřicí tlak | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Měřicí tlak | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Měřicí tlak | 0 ℃ ~ 50 ℃ | ||||
| Tlaková jednotka zavedená výše využívá Pa , a další tlakové jednotky lze také použít v praktické aplikaci, například: KGF/CM2 „ bar „ Mbar „ psi „ mmh2o „ mmhg „ bankomat | ||||||
| Podmínky použití prostředí | Teplota: -10 ° C ~ 50 ° C.; Relative humidity: < Atmosférický tlak: 86 ~ 106KPA | |||||
| Komunikační rozhraní | ★ Komunikační sériový port: RS232 ★ Míra baudů: 2400 , 4800 , 9600 PROTIolitelné (Výchozí továrna 9600 ) ★ Délka dat: 8 bity; Stop Bits: 2 Bity ★ Adresa měřiče: 1 ~ 112 | |||||
| Další funkce | ★ Měření teploty: - 30 ° C. ~ 90 ° C; Rozlišení: ± 0.1 °C ★ Záznam píku: Zaznamenává maximální a minimální hodnoty tlaku, ke kterým dochází během měření ★ Alarm přepětí: Prahová hodnota alarmu může být nastavena libovolně v rozsahu měření ★ Vypnutí časovače: Můžete nastavit časovač k vypnutí | |||||
| Analogový ciferník | ★ Indikace procenta tlaku: Ukazatel zobrazuje procento rozsahu měření tlaku ve formě ventilátoru ★ Indikace kolísání tlaku: Swing of ukazatel ukazuje, jak moc přilehlé měření sekundárního tlaku kolísá ★ Indikace prahové hodnoty tlaku tlaku: Uspořádání tří ukazatelů se používá k ukázání, zda aktuální tlaková hodnota přesahuje prahovou hodnotu alarmu | |||||
| Displej na obrazovce | FSTN LCD obrazovka; 5místné zobrazit; Modrý podsvícení | |||||
| Režim napájení | Vestavěná baterie (model baterie naleznete v příručce k pokynu) | |||||
| Seismické hodnocení | V · H · 3 | |||||
| Ochrana vstupů | IP63 | |||||
| Prosazovat standard | JB/T 7392 | |||||
| POZNÁMKA: Může být také vyrobena do vlákna potrubí nebo zkosených potrubí podle požadavků uživatelů (viz příručka výběru). | ||||||
◆ Rozměry:
| Radial Direct (I.) | Axiální Excentrický přímý (ii.) |
| Axiální excentrický splachovací držák (IV.) | Radial Convex Mount (VI.) |
| Model | Rozměry( mm ) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
