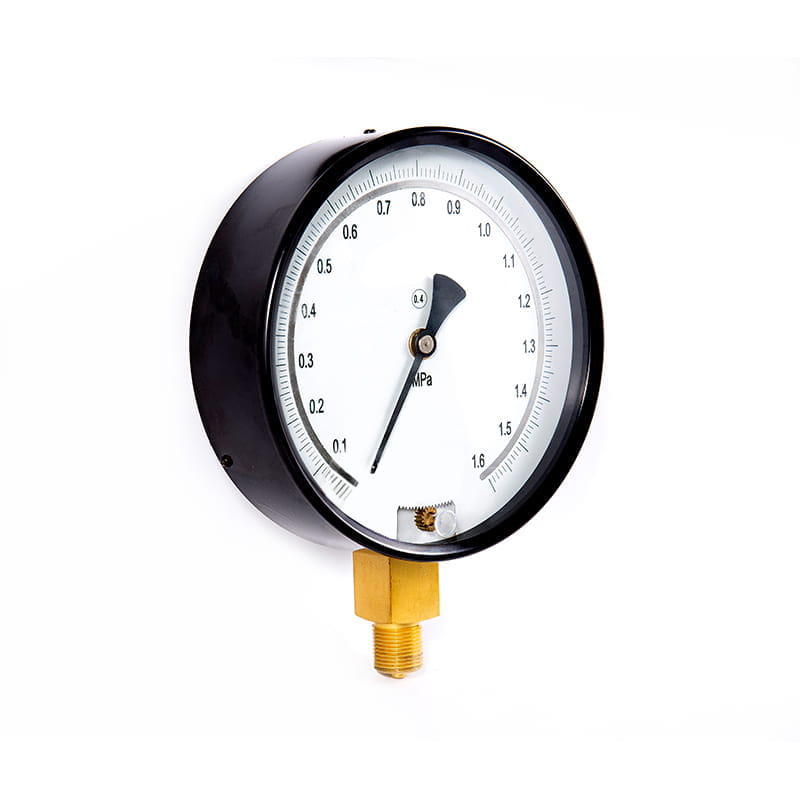

◆ Model: YJ150 YJ150A
◆ Používání: Tato řada nástrojů se používá hlavně k kalibraci průmyslových nebo civilních měřidel pro běžné tlaky. Lze jej také použít k přesné měření tlaku nekorozivních, nekrystalizačních a nekonsolidačních médií, jako je slitina mědi a strukturální ocel slitiny v místě procesu.
Tato série nástrojů v linii měřítka pod nastavením zrcadlového kroužku může při používání způsobit, že chyba čtení je minimalizována. Typ s nulovým zařízením, v procesu použití, pokud zjistíte, že se ukazatel nevrátí na nulu, v nepřítomnosti mediálního tlaku může být jemně vyladěn ukazatel, takže se vrátí do nuly, aby se snížila. .
◆ Technické parametry ：
| Číslo modelu | YJ150 | Yj150a | |
| Nominální průměr | Φ 150 | ||
| Instalační formulář | Ⅰ | * | * |
| Ⅳ | * | * | |
| PROTIlákno konektoru | M20 × 1.5 | ||
| Třída přesnosti | 0.4 | ||
| Rozsah měření „ MPA ） | Volný: -0,1 ～ 0 Tlakové vakuum ： -0,1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Tlak: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 | ||
| Podmínky použití prostředí | Temp ： 20 ℃ ± 3 ℃ | ||
| Hodnocení vibrací | V · H · 2 | ||
| Třída ochrany | IP54 | ||
| Implementační standardy | GB/T 1227 | ||
| Poznámka: 1. Společná vlákna lze přizpůsobit podle požadavků uživatele. | |||
◆ Externí rozměry:

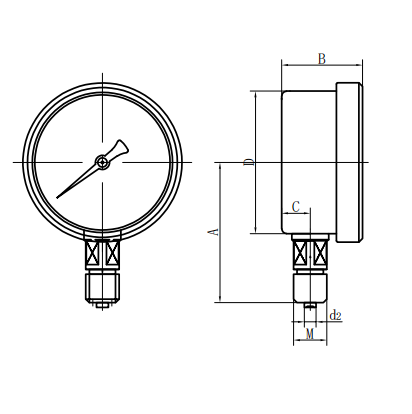

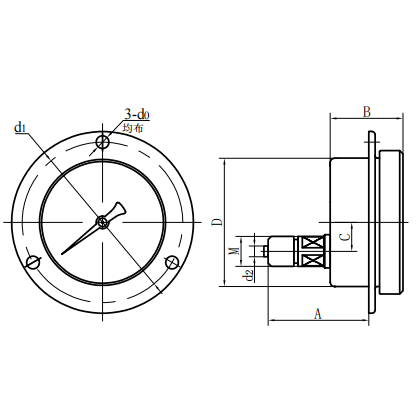

| Radiální přímý typ (ⅰ) | Axiální excentrický přímý typ (ⅱ) |
| Číslo modelu | Celkové rozměry （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Yj150- Ⅰ Yj150a- Ⅰ | 113 | 51 | 21 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yj150- Ⅳ Yj150a- Ⅳ | 79 | 51 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
