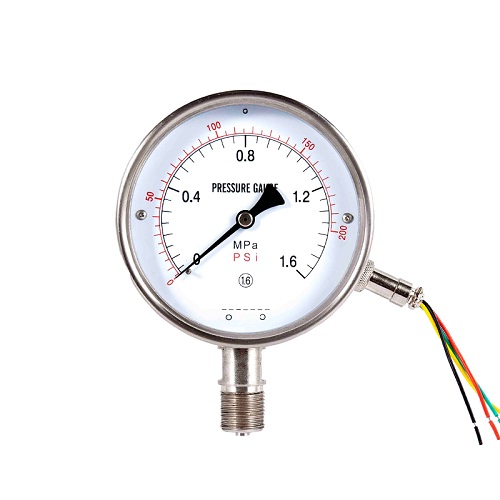

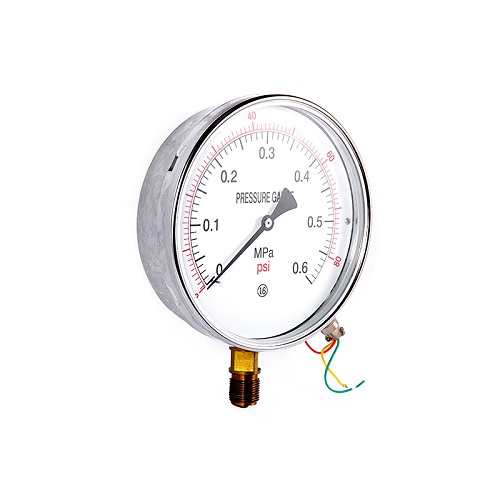

V průmyslové výrobě a různých inženýrských oblastech je měření tlaku rozhodujícím úkolem. Měřiče tlaku na dálkovém přenosu , jako nástroje, které mohou přeměnit hodnoty tlaku na elektrické signály a přenášet je na dálku, hrají nenahraditelnou roli. Mohou nejen zobrazit hodnoty tlaku v reálném čase, ale také mohou přenášet data do centra dálkového ovládání a kdykoli usnadňovat operátory monitorovat a upravit.
Dnes se ponořme do modelů, struktur a materiálů tlakových měřidel Fartray.
1. odhalení významu čísel modelu
Číslo modelu vzdáleného tlakového měřidla obvykle obsahuje mnoho informací. Pravidla pojmenování pro modely různých výrobců se mohou mírně lišit, ale obecně se řídí určitými vzory. Jako příklad vezmeme společné YTZ-150:
„Y“ představuje tlakový rozchod, který je univerzálním symbolem pro produkty tlakového měřidla, což naznačuje, že patří do kategorie přístrojů pro měření tlaku.
„TZ“ obecně označuje metodu vzdáleného přenosu, jako je vzdálený přenos odporu. Zde to znamená, že tento tlakový měřič dosahuje vzdáleného přenosu tlakových signálů prostřednictvím změn odporu.
„150“ označuje, že nominální průměr ciferníku je 150 mm. Větší průměr číselníku je odečty jasnější a je vhodný pro situace, kdy je třeba pozorovat tlakovou hodnotu z dálky.
Kromě toho budou některé modely následovat další písmena. Například „Z“ může naznačovat typ odolný vůči šokům, což naznačuje, že tento vzdálený tlak má určitou schopnost odolávat mechanickým vibracím a je vhodný pro pracovní prostředí s vibracemi; „B“ může představovat materiál z nerezové oceli, což znamená, že tlakový měřič vybírá nerezovou ocel jako svůj materiál, což zvyšuje jeho odolnost proti korozi a vhodné pro měření tlaku z korozivních médií.
2. komplexní analýza vnitřní struktury
Vzdálený měřič tlaku je složen hlavně z měřicí části, prvků odporu, přenosového mechanismu, rozhraní bydlení a připojení atd.
Část měření: Jádrovou součástí je trubice Bourdon, což je dutá kovová trubice ohnutá do specifického tvaru (obvykle ve formě C). Když tlak naměřeného média vstoupí do Bourdonovy trubice, koncovky trubice podstoupí elastickou deformaci v důsledku síly. Čím větší je tlak, tím jasnější je deformace. Tato deformace je základem pro měření tlaku a následná konverze a zobrazení signálu jsou založeny na tom.
Rezistorový prvek: Obvykle se používá posuvný potenciometr. Kartáč je připojen k přenosovému mechanismu trubice. Když se pružina trubice deformuje v důsledku změn tlaku, povede kartáč, aby se posunul na potenciometru, čímž se změní hodnotu odporu potenciometru. Tato změna hodnoty odporu je úměrná naměřenému tlaku a dosahuje převodu z tlakového signálu na signál odporu.
Přenosový mechanismus: Skládá se z propojovacích tyčí, ozubených kol atd. Funguje jako „most“ a „zesilovač“. Na jedné straně přenáší mírnou deformaci trubice pružiny na kartáč, což způsobí, že se sklouzne na potenciometru; Na druhé straně zesiluje mírný posun pružinové trubice, řídí ukazatel, aby se otáčel na číselníku, aby se označilo tlakovou hodnotu lokálně.
Shell: Jeho hlavní funkcí je chránit vnitřní komponenty, prevenci prachu, vlhkosti, mechanických kolizí atd. V důsledku poškození vnitřních přesných částí. Mezi běžné materiály s skořápkou patří uhlíková ocel a nerezová ocel. Shells uhlíkové oceli mají nižší náklady a jsou vhodné pro obecné pracovní prostředí; Shells z nerezové oceli mají lepší prevenci rzi a odolnost proti korozi a jsou vhodné pro drsná prostředí, jako jsou ty s vlhkým podmínkou nebo korozivní plyny nebo kapaliny.
Rozhraní připojení: Používá se k připojení testovaného zařízení k potrubí. Společná metoda připojení je připojení k závitu. Například specifikace závitové specifikace M20*1.5 se docela běžně používá. Tato metoda připojení je vhodná pro instalaci a má dobrý výkon těsnění, což zajišťuje, že testované médium nebude uniknout.
3. Výběr materiálu
Výběr materiálů pro každou složku vzdáleného tlakového měřidla přímo ovlivňuje jeho výkon, použitelný rozsah a životnost:
Materiál trubice Borden:
Slitina mědi: jako je fosforový bronz atd., Mají dobrou elasticitu a odolnost proti korozi a mají relativně nízké ceny. Jsou vhodné pro měření tlaku kapalin, plynů nebo párů, které nemají žádné nebezpečí exploze, nekrystalizují, neztužují a nezpůsobují korozi slitin mědi a mědi. Například se používají pro měření tlaku běžných médií, jako je voda a vzduch.
Nerezová ocel: Materiály jako 304/316/316L z nerezové oceli mají extrémně silnou odolnost proti korozi. Jsou vhodné pro měření tlaku kapalin, plynů nebo párů, které mají slabou alkalickou povahu, ale žádné riziko exploze, nekrystalizují a netuší. Oni se široce používají v průmyslových odvětvích, jako je chemické inženýrství, ropa a léčiva. Měřená média v těchto průmyslových odvětvích mají často určité korozivní vlastnosti.
Shell materiál:
Uhlíková ocel: Je nákladově efektivní, snadno zpracovatelná a může splňovat požadavky na ochranu pro tlakové měřidla v obecném prostředí. V některých případech, kdy není odolnost proti korozi vysoce požadována a životní prostředí je relativně suché bez korozivních látek, například v běžných workshopech mechanického zpracování, lze vybrat měřidla pro dálkové převodovky s uhlíkovou ocelí.
Nerezová ocel: Má vynikající vlastnosti odolnosti proti nárazu a korozi. Dokonce i ve vlhkém nebo prostředí s korozivními plyny nebo kapalinami může fungovat stabilně po dlouhou dobu. V průmyslových odvětvích, jako je chemické inženýrství, námořní inženýrství a zpracování potravin, kde jsou pracovní podmínky drsné, jsou lepší volbou tlakové měřidla z nerezové oceli.
Materiál konektoru:
Měděný konektor: Obvykle se používá ve spojení s trubkami pružiny z měděné slitiny, je vhodný pro systémy měření tlaku bez korozivních médií. Má dobrou kompatibilitu s pružinovými trubkami z měděné slitiny a může zajistit vynikající spojení a výkon těsnění.
Nerezová ocel kloub: V kombinaci s pružinovou trubicí z nerezové oceli je vhodná pro situace zahrnující korozivní média. Její odolnost proti korozi je kompatibilní s odolností na pružinové trubici z nerezové oceli, účinně zabraňuje úniku a dalším problémům v kloubu v důsledku koroze médií, čímž se zvyšuje spolehlivost a životnost celého systému.
Shrnutí:
Model, struktura a materiál vzdáleného tlakového měřidla jsou vzájemně propojeny a vzájemně vlivné. Při výběru vzdáleného tlaku je nutné tyto faktory komplexně zvážit na základě konkrétního scénáře aplikace, charakteristikách naměřeného média a požadavků na přesnost měření. Pouze tímto způsobem může vzdálený tlakový měřidlo fungovat během jeho provozu stabilně a spolehlivě, což poskytuje přesnou podporu údajů o tlaku pro průmyslovou výrobu a konstrukci inženýrství. Doufáme, že prostřednictvím tohoto úvodu může mít každý hlubší porozumění a znalosti vzdálených tlakových měřidel.
