Jak se tlakové nástroje porovnávají s tlakovými senzory a převodníky?

Tlakové nástroje vs. tlakové senzory vs. tlakové převodníky: Porozumění rozdílů

Zavedení
Tlak je základní fyzický parametr, který hraje klíčovou roli v mnoha průmyslových odvětvích, včetně automobilového, leteckého, lékařského a průmyslového automatizace. Přesné měření tlaku je nezbytné pro udržení výkonu systému, bezpečnosti a účinnosti. Bez řádného sledování mohou systémy čelit poruchám, bezpečnostním rizikům nebo snížené produktivitě.

Ve světě měření tlaku se často používají pojmy jako tlakové nástroje, tlakové senzory a tlakové převodníky, což může způsobit zmatek. I když tato zařízení jsou spojena, každá hraje zřetelnou roli při detekci, převodu a zobrazování tlakových dat. Pochopení rozdílů mezi nimi je klíčem k výběru správného zařízení pro vaši konkrétní aplikaci.

Cílem tohoto článku je objasnit tyto koncepty, porovnat jejich funkce a poskytnout pokyny, jak vybrat nejvhodnější zařízení pro měření tlaku.

Co jsou tlakové nástroje?
Tlakové nástroje jsou širokou kategorií zařízení určených k měření, monitorování a někdy ovládání tlaku v systému. Nejsou omezeny na jednu funkci, ale zahrnují různé nástroje a zařízení, které mohou detekovat, zobrazovat nebo přenášet informace o tlaku.

Příklady tlakových nástrojů

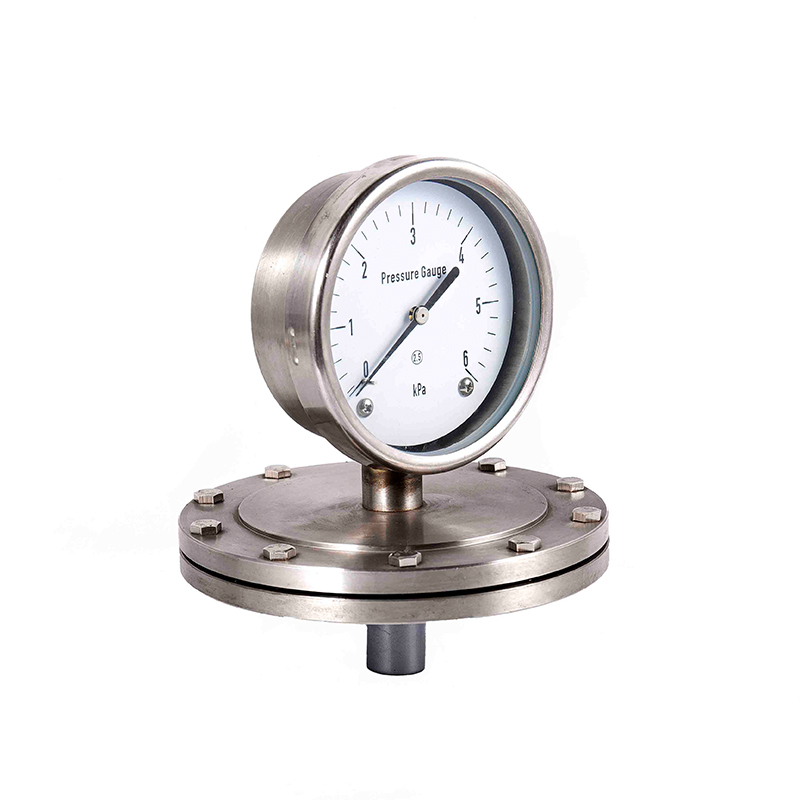

Tlakové měřidla: Mechanické nástroje, které poskytují vizuální indikaci systému systému. Mezi běžné typy patří analogové měřidla a digitální měřidla.
Vysílače tlaku: Zařízení, která přeměňují tlak na elektrický signál pro dálkové monitorování a řízení.
Tlakové spínače: Přístroje, které aktivují elektrický obvod, když je dosaženo určitého tlakového prahu, často používané pro bezpečnost nebo automatizaci.
Manometry: Zařízení, která měří tlak pomocí sloupce kapaliny, obvykle používané v laboratorních nebo nízkotlakých aplikacích.
Obecné aplikace a funkce
Tlakové nástroje se široce používají napříč odvětvími pro úkoly, jako jsou:

Monitorování hydraulických a pneumatických systémů
Zajištění bezpečnosti v tlakových potrubích
Řízení tlaku v systémech HVAC
Měření tlaku plynu a kapalin v laboratorních experimentech

Co jsou tlakové senzory?

Tlakové senzory jsou specializované komponenty v širší kategorii tlakových nástrojů. Jejich primární úlohou je detekovat tlak v systému a převést jej na měřitelný signál, který pak lze interpretovat nebo přenášet jinými zařízeními. Na rozdíl od mechanických měřidel, které přímo zobrazují tlak, se senzory zaměřují na přesnost, přeměnu signálu a integraci s elektronickými systémy.

Jak fungují tlakové senzory
Základní princip za tlakový senzor zahrnuje přeměnu aplikovaného tlaku na čitelný signál. Většina senzorů používá membránu nebo membránu, která se deformuje pod tlakem. Tato mechanická změna je poté přeměněna na elektrický signál pomocí různých technologií snímání.

Typy tlakových senzorů
Senzory tlaku napětí

Využijte deformační měřiče připojené k membráně.
Deformace membrány mění elektrickou odolnost měřidla napětí a generuje měřitelný signál.
Běžně se používá v průmyslových a hydraulických systémech kvůli přesnosti a spolehlivosti.
Kapacitní tlakové senzory

Změřte změny v kapacitu způsobené pohybem bránice.
Poskytovat vysokou citlivost a často se používají v nízkotlakých aplikacích nebo přesných nástrojích.
Senzory piezoelektrického tlaku

Při použití mechanického napětí použijte piezoelektrické materiály k vytvoření elektrického náboje.
Ideální pro měření dynamického tlaku, jako je monitorování vibrací nebo vysokorychlostní průmyslové procesy.
Piezorezistivní tlakové senzory

Spoléhat se na polovodičové materiály, jejichž elektrická odolnost se mění pod tlakem.
Vysoce citlivé a běžně používané v automobilových a lékařských aplikacích.
Aplikace tlakových senzorů
Tlakové senzory se široce používají ve více odvětvích:

Průmyslová automatizace: Monitorování hydraulických a pneumatických tlaků ve strojích.
Automobilový průmysl: Měření tlaku pneumatik, vstřikování paliva a tlak na potrubí motoru.
Zdravotnictví: Monitorování krevního tlaku a respiračního systému.
Aerospace: Měření tlaku v kabině, palivové systémy a hydraulické ovládání.
Klíčová cesta s sebou: Tlakové senzory jsou rozhodující pro přesné detekce tlaku a jeho přeměnu na signál, který lze monitorovat nebo zpracovat elektronickými systémy. Vytvářejí páteř moderních automatizovaných systémů měření tlaku.

Co jsou tlakové převodníky?

Tlakové převodníky jsou specializovaná zařízení určená k přeměně tlaku na standardizovaný elektrický signál, který lze interpretovat řídicími systémy, zařízeními pro sběr dat nebo digitálními displeji. Zatímco tlakové senzory detekují a vytvářejí surový signál z tlaku, převodníky často zahrnují kondicionování signálu, takže jsou připraveny k integraci do automatizovaných nebo elektronických systémů.

Jak fungují tlakové převodníky
Tlakový převodník obvykle sestává z:

Tlaková membrána: Tenká membrána, která se deformuje pod aplikovaným tlakem.
Sníšný prvek: přeměňuje deformaci membrány na elektrický signál, často pomocí deformových měřidel, piezorestitivních prvků nebo kapacitních senzorů.
Obvod kondicionování signálu: zesiluje, linearizuje a převádí surový signál na použitelný výstup, jako je 4–20 mA, 0–10V nebo digitální komunikační protokoly.
Zdroj excitace: Poskytuje potřebné napětí nebo proud k napájení snímacího prvku a elektroniky.
Klíčové rysy převodníků tlaku
Výstupní signál: Společné signály zahrnují 4–20 mA proudové smyčky, 0–10V napěťové signály a digitální výstupy kompatibilní s průmyslovými regulátory.
Přesnost a linearita: Vysoce přesné převodníky mohou dosáhnout minimální chyby a vynikající linearitu v rozsahu tlaku.
Rozsah tlaku: K dispozici v široké škále tlakových hodnocení, od vakua až po několik tisíc psi.
Provozní teplota: Navrženo tak, aby odolalo environmentálním extrémům v průmyslových, automobilových nebo leteckých aplikacích.
Aplikace převodníků tlaku
Tlakové převodníky jsou široce používány tam, kde je třeba tlakové údaje digitálně monitorovat, přihlásit nebo ovládat:

Průmyslová automatizace: Monitorování hydraulického a pneumatického systému a řízení procesů.
Vědecký výzkum: Přesné měření tlaku plynu nebo kapaliny v laboratorních experimentech.
Automobilový průmysl: Monitorování motoru a palivového systému pro kontrolu výkonu a emisí.
Systémy HVAC: Monitorování tlaku v systémech chlazení a topení pro účinnost a bezpečnost.
Klíčový s sebou: Tlakové převodníky nejen detekují tlak, ale také poskytují standardizovaný, spolehlivý elektrický signál vhodný pro integraci do digitálních monitorovacích a kontrolních systémů. Díky tomu jsou ideální pro moderní automatizované aplikace.

Klíčové rozdíly mezi tlakovými nástroji, senzory a převodníky

Zatímco pojmy tlakové nástroje, tlakové senzory a převodníky tlaku se často používají zaměnitelně, pochopení jejich rozdílů je nezbytné pro výběr správného zařízení pro konkrétní aplikace.

1. funkčnost
Tlakové nástroje: představují širokou kategorii zařízení, která měří, monitorují nebo reagují na tlak. Mohou to být mechanické, elektrické nebo digitální a zahrnovat měřidla, spínače, senzory a převodníky.
Tlakové senzory: Detekujte tlak a přeměňte jej na měřitelný elektrický nebo mechanický signál. Jsou to komponenty v rámci nástrojů a zaměřují se především na detekci a generování signálu.
Tlakové převodníky: Převeďte detekovaný tlakový signál na standardizovaný elektrický výstup, často včetně amplifikace a kondicionování pro použití v automatizovaných nebo digitálních systémech.
2. Výstupní signál
Tlakové nástroje: mohou poskytnout přímé vizuální čtení (analogový měřidlo), spustit elektrický spínač nebo vydat signál pomocí senzoru/převodníku.
Tlakové senzory: Vytvářejte surový signál odpovídající aplikovanému tlaku, jako je změna malého napětí nebo odporu.
Tlakové převodníky: Poskytují elektrický signál připravené k použití (např. 4–20 mA, 0–10 V nebo digitální komunikace), vhodné pro integraci s řadiči, PLC nebo monitorovacími systémy.
3. složitost
Tlakové nástroje: sahají od jednoduchých mechanických zařízení, jako jsou měřidla, po komplexní digitální vysílače.
Tlakové senzory: obvykle menší, jednodušší zařízení navržená především pro detekci.
Tlakové převodníky: sofistikovanější, kombinující snímací prvky s elektronikou pro kondici signálu a spolehlivost v průmyslových nebo vědeckých systémech.
4. Aplikace
Tlakové nástroje: Slouží jako obecná kategorie a mohou být použity při monitorování, kontrole nebo spouštění systémů.
Tlakové senzory: Běžně se používají v přesných aplikacích měření, jako jsou automobilové senzory, zdravotnické prostředky a průmyslové monitorování.
Tlakové převodníky: Ideální pro automatizaci, sběr dat a řízení průmyslových procesů, kde jsou pro další zpracování vyžadovány přesné elektronické signály.
5. Hierarchický vztah
Je užitečné pochopit, že tlakové nástroje zahrnují senzory i převodníky:

Všechny tlakové senzory jsou tlakové nástroje, ale ne všechny tlakové nástroje jsou senzory.
Tlakové převodníky jsou v podstatě vylepšené senzory, které poskytují zpracovaný signál vhodný pro průmyslové a digitální systémy.

Faktory, které je třeba zvážit při výběru tlakového nástroje

Výběr správného tlakového nástroje je rozhodující pro zajištění přesného měření, bezpečnosti systému a dlouhodobé spolehlivosti. Ať už si vybíráte tlakový měřidlo, senzor nebo převodník, mělo by být pečlivě vyhodnoceno několik faktorů.

1. požadavky na tlak
Určete minimální a maximální tlaky, s nimiž se váš systém setká.
Vyberte zařízení, které v tomto rozsahu funguje bezpečně, a zároveň poskytuje přesné odečty.
Přetížení tlakového nástroje může vést k poškození, nepřesnému měření nebo selhání systému.
2. přesnost a přesnost
Zvažte úroveň přesnosti potřebné pro vaši aplikaci.
V aplikacích, jako je vědecký výzkum, lékařské vybavení a letecké systémy, jsou nezbytná vysoce přesná zařízení, jako jsou přesné převodníky.
Méně kritické aplikace, jako je monitorování HVAC, mohou tolerovat nižší přesnost.
3. podmínky prostředí
Vyhodnoťte extrémy teploty, vlhkost, vibrace a korozivní prostředí.
Silikonové senzory nebo robustní převodníky mohou být nezbytné pro drsné průmyslové nebo venkovní podmínky.
Zajistěte, aby nástroj vydržel environmentální stres bez degradace.
4. typ měřeného média
Zjistěte, zda přístroj bude měřit kapaliny, plyny nebo vícefázové tekutiny.
Některé materiály jsou vhodnější pro konkrétní média; Například některé tlakové senzory jsou citlivé na korozivní kapaliny, zatímco jiné mohou pracovat pouze s čistými plyny.
Kompatibilita s médiem zajišťuje dlouhou životnost a konzistentní čtení.
5. požadavky na výstupní signál
Zvažte, zda potřebujete mechanický čtení, analogový elektrický signál nebo digitální výstup.
Tlakové převodníky se standardizovanými výstupy (4–20 mA, 0–10V) jsou ideální pro integraci se systémy PLC, sběr dat nebo průmyslovou automatizací.
Výběr správného typu výstupu zajišťuje bezproblémovou integraci s kontrolními a monitorovacími systémy.
6. Náklady a dostupnost
Vyhodnoťte svůj rozpočet ve vztahu k kritické aplikaci.
Špičkové převodníky mohou být dražší, ale poskytují dlouhodobé výhody spolehlivosti a integrace.
Pro méně kritické aplikace může stačit jednoduchý mechanický rozchod nebo základní senzor.

Běžné aplikace

Tlakové nástroje, senzory a převodníky jsou nedílnou součástí široké škály průmyslových odvětví a aplikací. Pochopení toho, kde každé zařízení vyniká, pomáhá inženýrům a technikům vybrat správné řešení pro jejich potřeby.

1. průmyslová automatizace
Používá se ke sledování a kontrole hydraulických a pneumatických systémů.
Tlakové senzory a převodníky krmení dat do systémů PLC pro monitorování a automatizaci v reálném čase.
Nezbytné pro udržování účinnosti systému, prevenci přetlaku a snížení prostojů.
2. automobilový průmysl
Tlakové senzory měří tlak na potrubí motoru, vstřikování paliva a tlak v pneumatikách.
Převodníky převádějí hodnoty tlaku na elektrické signály pro integraci s systémy řízení vozidel.
Pomáhá zlepšit palivovou účinnost, kontrolu emisí a bezpečnost vozidla.
3. Letecký
Tlakové nástroje Sledujte tlak v kabině, palivové systémy a hydraulické obvody.
Senzory a převodníky poskytují přesné hodnoty kritické pro bezpečnost a výkon.
Nástroje s vysokou přesností zajišťují spolehlivost v extrémním prostředích.
4. Zdravotnictví
Tlakové senzory se používají v monitorech krevního tlaku, ventilátorů a respiračních systémech.
Převodníky převádějí hodnoty na signály pro digitální displeje a systémy monitorování pacienta.
Přesnost a spolehlivost jsou zásadní pro bezpečnost a diagnostiku pacientů.
5. Systémy HVAC
Tlakové nástroje monitorují tlaky chladiva, vzduchu a vody při systémech vytápění, větrání a klimatizace.
Senzory a převodníky pomáhají optimalizovat energetickou účinnost a výkon systému.
Zabraňte situacím s přetlakem a zajistěte bezpečný provoz.

Závěr

Pochopení rozdílů mezi tlakovými nástroji, tlakovými senzory a převodníky tlaku je nezbytné pro výběr správného zařízení pro vaši konkrétní aplikaci.

Tlakové nástroje slouží jako široká kategorie, zahrnující všechna zařízení, která měří, monitorují nebo reagují na tlak, včetně měřidel, přepínačů, senzorů a převodníků.
Tlakové senzory detekují tlak a přeměňují jej na měřitelný signál, zaměřují se na přesnost a spolehlivost.
Tlakové převodníky to dělají o krok dále přeměnou detekovaného tlaku na standardizovaný elektrický výstup, připravený k integraci do digitálních řídicích systémů nebo platforem pro sběr dat.
Při výběru řešení měření tlaku je důležité zvážit rozsah tlaku, přesnost, podmínky prostředí, kompatibilitu médií, požadavky na výstup a náklady. Výběr správného nástroje zajišťuje bezpečnost, efektivitu a dlouhodobou spolehlivost v aplikacích od průmyslových automatizačních a automobilových systémů po letectví, zdravotnické prostředky a systémy HVAC.

Pochopením těchto klíčových rozdílů a požadavků na aplikaci mohou inženýři, technici a tvůrci rozhodnutí provádět informovaná rozhodnutí, optimalizovat výkon systému a zajistit dlouhověkost jejich řešení monitorování tlaku.
