V každodenní práci se takové situace často vyskytují, kde uživatelé skutečně potřebují tlakové měřidla bránice, ale ve smlouvách nebo během telefonních rozhovorů zmiňují tlakové měřidla membrány. Důvodem je to, že tyto dva typy tlakových měřidel mají stejný vzhled. Nyní stručně představíme hlavní rozdíly mezi dvěma typy měřidel.

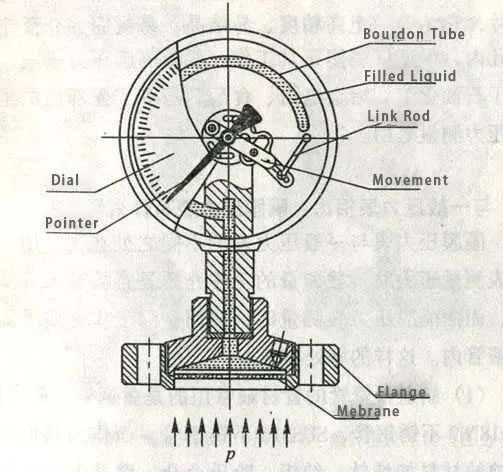

Pracovní princip tlakové měřiče bránice
Když tlakový rozchod bránice měří tlak, měřené pracovní médium přímo působí na izolační membránu. Membrána podléhá deformaci nahoru. Střední tlak je přenášen do pružinové trubice přes plnicí kapalinu uvnitř pružinové trubice, což způsobí, že konec pružinové trubice podstoupí elastickou deformaci. S pomocí mechanismu propojení je hřídel mechanismu poháněn k otáčení, čímž způsobí, že ukazatel označuje měřenou tlakovou hodnotu na stupnici.

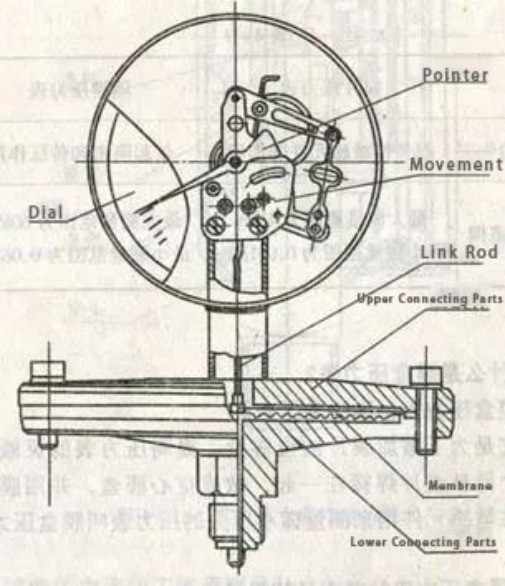

Pracovní princip měřidla s nízkým tlakem membrány
Pod vlivem tlaku působí naměřené pracovní médium přímo na elastickou membránu. Membrána podléhá elastické deformaci nahoru (pro měření pozitivního tlaku) nebo dolů (pro měření negativního tlaku). Prostřednictvím mechanismu spojovací tyče stanovené ve středu membrány řídí otočení mechanismu, aby se otočil, což způsobuje, že ukazatel označuje měřenou tlakovou hodnotu na stupnici.
Hlavní rozdíly mezi dvěma typy tlakových měřidel jsou:
(1) Různé elastické prvky:
Elastický prvek tlakového měřidla bránice je pružina, zatímco membrána slouží pouze jako separátor. Elastickým prvkem nízkotlakého membránového měřidla je vlnitá membrána. Naměřený tlak působí na membránu, což způsobuje, že podstoupí elastickou deformaci nahoru (nebo dolů). Hodnota tlaku je označena mechanismem propojení přivařeného k bránici.
(2) Různé přesné známky:
Tlakový rozchod membrány má obvykle třídu přesnosti 1,6; Zatímco nízkotlaká membrána má třídu přesnosti 2,5.
(3) Různé rozsahy měření:
Rozsah měření tlakového měření bránice:
| Rozsah (MPA) | 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6 0 ~ 1 0 ~ 1,6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 10 0 ~ 16 0 ~ 25 0 ~ 40 |
Rozsah měření měřidla s nízkým tlakem:
| Rozsah (KPA) | Záporný tlak: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2,5 ~ 0 -1,6 ~ 0 |
| Rozsah (MPA) | Vakuum: -0,1 ~ 0 |
(4) Různé rozsahy teploty pro použití:
Měřiče tlaku membrány lze navrhnout s strukturami radiátoru nebo hadic a používají se k měření vysokoteplotních prostředí. Měřiče s nízkým tlakem bránice však kvůli jejich mechanismu přenosu propojení nemohou používat chladicí zařízení.
Závěr:
Při měření tlaku obecně čistých plynů, vody nebo olejových kapalin lze vybrat tlakové měřidla z nerezové oceli. Pokud však naměřené médium má silnou korozivitu (jako je kyselina chlorovodíková, vlhký chlorový plyn, oxid železa), vysoká viskozita (jako je latex), je náchylná k krystalizaci (jako je slaná voda), náchylná k tuhnutí (jako je horký asfalt) nebo obsahuje pevnou suspendovanou hmotu (jako je jako odpadní doba), pak není vhodný. Dokonce i trubice z nerezové oceli 316L bude zkorodována kyselinou chlorovodíkovou. Suspendovaná hmota nebo nečistoty v asfaltu a odpadních vodách rychle zablokují otvory tlaku tlaku, což způsobí, že nástroj ztratí svou funkčnost.
Proto jsou v těchto podmínkách velmi vhodné tyto dva typy nekontaktních tlakových měřidel. Podle různých silných korozivních médií si můžete vybrat různé membránové membránové materiály rezistentní na korozi, abyste dosáhli účelu prevence koroze. V důsledku přítomnosti membrány bránice může zabránit silné korozivní, vysoké viskozitě, snadno krystalizovat a snadno ztuhnout média v proudění do tlakového vedení otvoru a zajistit, aby nástroj mohl fungovat normálně. Proto na základě skutečného pracovního tlaku, návyky využití podniku, zvolte vhodný typ tlakového měřidla membrány nebo tlakového měřidla membrány. “
