Kolize tlaku a signálu: Pracovní tajemství měřidel elektrického kontaktu！

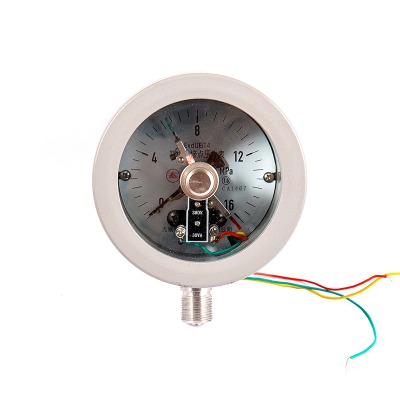

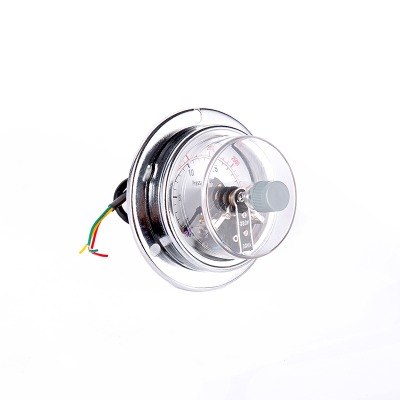

Měřič tlaku elektrického kontaktu je nástroj, který může automaticky odesílat signály nebo ovládací obvody, když tlak dosáhne nastavené hodnoty. Jeho „tajemství“ spočívá hlavně v geniální kombinaci strukturálního designu a pracovního principu takto:

I. Struktura a principy
· Část měření: Podobně jako běžné tlakové měřiče snímá tlak přes pružinovou trubici (nebo membránu, měchy), která způsobuje, že se ukazatel otáčí a zobrazuje hodnotu tlaku v reálném čase.
· Elektrické kontaktní zařízení: Na číselníku jsou kromě ukazatele indikátoru dva (nebo více) nastavitelné „kontaktní ukazatele“ (horní limit, dolní limit) a ukazatel i kontakt mají připojení k kontaktům počítače.
· Pracovní logika: Když ukazatel indikátoru kontaktuje určitý ukazatel kontaktu v důsledku změn tlaku, kontakt se stane vodivým a spustí externí obvod (jako jsou alarmy, spuštění/zastavení čerpadla atd.): Když je tlak mimo rozsah nastaveného, otevře se kontakt a obvod se resetuje.

Ii. Klíčové „tajemství“: přesná kontrola a flexibilní aplikace
A.Freedom Set
Body připojení s horním a dolním omezením mají funkce manuálního nastavení a lze je nastavit podle skutečných potřeb k definování rozsahu tlaku (například „čerpadlo začíná, když je tlak nižší než 0,2 MPa a zastavuje se, když je vyšší než 0,5 MPa“), což je vhodné pro různé scénáře.

B.Coordinovaný kontrolní systém
Bez potřeby manuálního zásahu mohou být relé a stykače přímo ovládány prostřednictvím on-off kontaktů, aby se dosáhlo automatického startu nebo alarmu zařízení (jako je přetlakový alarm pro tlakové nádoby a udržování tlaku potrubí)

C.Dual Function
Může nejen zobrazit tlak v reálném čase, jako je běžný rozchod tlaku, ale také jako ovládací prvek, což zjednodušuje návrh systému a ušetří náklady.

Iii. Poznámky k použití
· Vyhněte se častým on-off kontaktů (což je náchylné k opotřebení) a je nutné přiměřeně nastavit rozsah tlaku a snížit počet operací.
· Kontaktní kapacita je omezená: Při ovládání vysoce výkonného vybavení se musí ve spojení používat stykač.
· Pravidelně čistit kontakty, aby se zabránilo oxidaci, která způsobuje špatný kontakt a ovlivňuje spolehlivost.


Stručně řečeno, „tajemství“ elektrického kontaktu měřič tlaku leží v hladké integraci měření tlaku s elektrickým ovládáním, dosažení automatizovaného řízení tlaku prostřednictvím jednoduché struktury a je široce používáno při zásobování vodou, chemickém inženýrství, strojích a dalších polích.
