Máte jasné pochopení bimetálních elektrických kontaktních teploměrů?

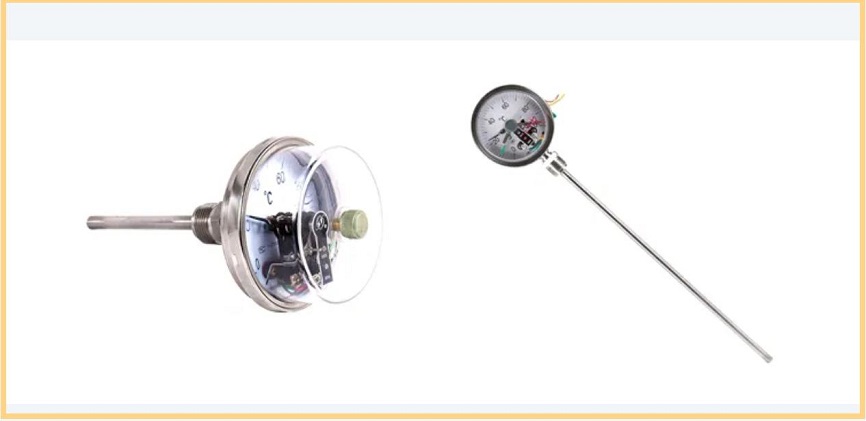

Bimetal Elektrické kontaktní teploměry

The bimetalický elektrický kontaktní teploměr je průmyslový přístroj, který kombinuje měření teploty a automatické kontrolní funkce. Největším rozdílem mezi ním a běžným teploměrem je, že kromě označení teploty může také automaticky ovládat obvod.

1. Jak číst číslo modelu? Klíčové parametry jsou obsaženy v kódu.
Model bimetalického elektrického kontaktního teploměru se obvykle skládá z předpony, hlavních parametrů a dalších funkcí. Národní standard obvykle používá řadu „WSSX“ (W - Teplos Instrument, S - Bimetal, S - Elektrický kontakt, x - další funkce). Vezmeme-li jako příklad WSSX-411, významy každé části jsou jasně rozlišitelné:

· Předpona (WSSX): Jasně ukazuje, že typ produktu je bimetalický elektrický kontaktní teploměr.

· První číslice (4): představuje metodu instalace. 1 - Radiální typ (ciferník je kolmý k vložení tyče), 2 - axiální typ (číselník je rovnoběžný s vloženou tyčí), 3 - univerzální typ (číselník může otočit 360 °), 4 - Typ instalace příruby, 5 - typ instalace závitem.

· Druhá číslice (1): Označuje průměr číselníku. Možnosti jsou 1-60 mm, 2-100 mm, 3-150 mm, 4-200 mm. Čím větší je průměr, tím jasnější je čtení, takže je vhodný pro pozorování na dlouhé vzdálenosti.

· Třetí číslice (1): Označuje úroveň přesnosti. Úroveň 1 - 1,0, úroveň 2 - 1,5. Čím nižší úroveň přesnosti, tím menší je chyba měření (například úroveň 1,0 znamená, že chyba není více než ± 1% rozsahu).

· Další kód: Například „P“ označuje ochrannou trubku “, M“ označuje vodotěsnou strukturu. Výběr lze provést podle prostředí využití.

2, tři základní komponenty určují výkon.
Jádrem bimetalického elektrického kontaktního teploměru je koordinovaný návrh „měření teploty a kontroly teploty“ a hlavně se skládá ze tří částí:

· Thermometrický prvek (jádro snímání teploty): Vyrábí se svléknutím dvou kovových listů s různými koeficienty tepelné roztažnosti (jako je mosazná a iridiální slitina). Když se teplota změní, bimetalický list se ohýbá v důsledku rozdílu v expanzi, což způsobí, že se ukazatel otáčí a dosahuje indikace teploty.

· Elektrické kontaktní zařízení (klíčová součást pro kontrolu teploty): Skládá se z pevných kontaktů a pohyblivých kontaktů. Movitelné kontakty se pohybují spolu s ukazatelem. Když teplota dosáhne přednastavené hodnoty, oba kontakty vytvářejí kontakt/odpojení, spustí externí poplach nebo řídicí obvod (jako je spuštění ventilátoru, vypnutí topení).

· Komponenty hlavy a montáže: Hlava zahrnuje terminály ciferníku, ukazatele a připojení, usnadňující čtení a zapojení; Montážní komponenty jsou rozděleny na závitové (jako je M27*2), příruba (jako je DN25) nebo typ soketu, vhodné pro instalační požadavky různých zařízení.

3, výběr materiálu: Materiály různých složek přímo ovlivňují teplotní odolnost teploty a odolnost proti korozi a je nutné přesné porovnávání podle pracovních podmínek.

4,3 kroků k výběru správného produktu

· Rozsah měření: Vyberte na základě teplotního rozsahu, který se má měřit. Doporučuje se, aby skutečné měření kleslo do 1/3 až 2/3 rozsahu (například, pokud by měření 0 - 100 ℃, výběr rozsahu 0 - 150 ℃ poskytlo přesnější výsledky).

· Zvažte životní prostředí: Pro vlhké/korozivní prostředí vyberte číselník z nerezové oceli s ochrannou trubicí 316L; Pro vibrační scénáře vyberte modely se strukturou odolných proti šokům.

·Instalace: Pro měření teploty potrubí použijte instalaci závitu nebo příruby; Pro měření teploty zařízení vyberte radiální nebo univerzální typ.

Shrnutí:
Ačkoli struktura bimetalického elektrického teploměru není složitá, přiměřený výběr modelů a materiálů přímo ovlivňuje přesnost měření a bezpečnost zařízení. Doufáme, že vám tento článek pomůže rychle pochopit základní znalosti a vyhnout se chybám výběru. Narazili jste na nějaké problémy ve svém používání? Vítejte, abyste opustili zprávy v sekci zpětné vazby ~
