Jak vybrat materiál pro diferenční tlakoměr?

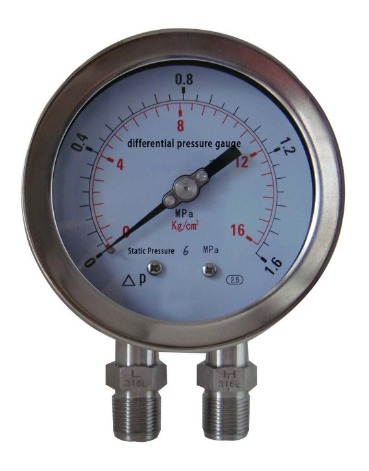

Diferenciální tlakoměr

Diferenciál tlakoměr je přístroj používaný k měření tlakového rozdílu mezi dvěma body Má dvě tlaková rozhraní (H vysokotlaký konec, L nízkotlaký konec).A monitoring (filtry, čisté prostory), měření (průtok, hladina), řízení (průmyslové procesy).Je důležitým nástrojem pro zajištění bezpečného, efektivního a stabilního provozu systému, jakož i pro dosažení preventivní údržby.

I, Jak identifikovat model diferenčního tlakoměru?
Model diferenčního tlakoměru se obvykle skládá ze „speciálních funkcí metody instalace přesnosti rozsahu sériového kódu. Různí výrobci mají mírně odlišná pravidla pojmenování, ale základní parametry jsou stejné. Pochopení těchto bodů je dostačující:
·Kód řady: Představuje základní typ nástroje. Například řada YXC je magneticky podporovaný bodový elektrický kontaktní diferenční tlakoměr (s funkcí alarmu), řada CYW je mikrodiferenciální tlakoměr (vhodný pro scénáře nízkého diferenčního tlaku) a řada DP je obecný průmyslový diferenční tlakoměr.
·Rozsah: Přímo určuje rozsah měření. Jednotky jsou většinou KPa, MPa nebo mbar. Výběr by měl být založen na skutečném požadavku na tlakový rozdíl.
· Stupeň přesnosti: Běžné stupně jsou 0,5, 1,0 a 1,6. Čím menší číslo, tím vyšší přesnost (stupeň 0,5 znamená, že chyba nepřesahuje 0,5% rozsahu). Pro přesné měření a kontrolu by měly být vybrány vyšší stupně; pro běžné monitorování stačí stupeň 1,0.

II, Demontáž konstrukce diferenčního tlakoměru: 3 základní komponenty určují výkon.
Struktura diferenčního tlakoměru není složitá. Jádro se skládá ze tří částí: „zařízení pro indikaci mechanismu přenosu snímacího prvku“. Každá část přímo ovlivňuje stabilitu měření.
·Snímací prvek: „Snímač“ pro diferenční tlak, zodpovědný za přeměnu signálů diferenčního tlaku na mechanické přemístění. Mezi běžné typy patří membránový typ (vhodný pro nízkotlaké a korozivní prostředí), měchový typ (s větším rozsahem měření a dobrou odolností proti nárazům) a pístový typ (konkrétně pro měření vysokého diferenčního tlaku).
· Mechanismus přenosu: „Převodník“ signálu, který přenáší posunutí snímacího prvku na ukazatel. Pro stejnosměrný proud se jedná o pákovou převodovku. Vysoce kvalitní diferenční tlakoměry budou používat rezavě odolná ozubená kola pro snížení opotřebení a prodloužení životnosti.
·Indikační zařízení: „Okénko displeje“ výsledku, včetně číselníku, ukazatele a skleněného panelu. Číselník je třeba označit rozsahem a hodnotou odstupňování a skleněný panel je většinou tvrzené sklo (odolné proti nárazu) nebo plexisklo (lehké).

III, Jak vybrat materiál? (Vyberte jej podle potřeb pro lepší odolnost.)
Výběr materiálu pro diferenční tlakoměr závisí především na „kontaktním médiu“ a „použitelném prostředí“. Doporučený materiál pro klíčové díly je následující:
·Případový materiál: Pro normální prostředí vyberte ocel válcovanou za studena (ekonomická možnost); pro vlhké/venkovní prostředí vyberte nerezovou ocel 304 (antikorozní); pro korozivní prostředí vyberte nerezovou ocel 316 L nebo polytetrafluorethylen (odolný vůči kyselinám a zásadám).
·Materiál snímacího prvku: Pro měření plynů/čistých kapalin se volí nitrilový kaučuk (s dobrou elasticitou); pro měření olejů/organických rozpouštědel se volí fluorový kaučuk (odolný vůči oleji); pro měření silných korozivních médií (jako jsou kyselé a alkalické roztoky) se volí polytetrafluorethylen.
· Materiál spoje: Stačí sladit materiál snímacího prvku, aby nedošlo k úniku nebo korozi způsobené nekompatibilitou materiálu. Běžně používanými materiály jsou nerezová ocel 304 a mosaz (je vyžadováno potvrzení, že médium nezpůsobuje korozi).

IV, Tři základní principy pro výběr diferenčního tlakoměru
·Počáteční požadavky: Jasně definujte rozsah měření, požadavky na přesnost a střední charakteristiky, abyste se vyhnuli „použití příliš velkého množství zařízení pro malý úkol“ nebo „nedostatečnému rozsahu měření“.
·Nyní se podívejme na prostředí: Na základě faktorů, jako je teplota, vlhkost a korozivnost, určete materiály pro pouzdro a součásti jádra.
·Důvěřujte kvalitě: Upřednostněte výběr výrobců s kvalifikací. Věnujte zvláštní pozornost hladkosti převodového mechanismu a těsnicímu výkonu spojů, abyste v budoucnu snížili problémy s údržbou.

Shrnutí:
Výběr tlakoměrů se může zdát komplikovaný, ale podle logiky „podívejte se na parametry modelu, prozkoumejte jádro konstrukce a zvažte prostředí pro materiál lze snadno najít vhodné zařízení. Pokud máte nějaké konkrétní dotazy ohledně výběru v určitém scénáři, neváhejte nechat zprávu v backendu!
