Měřidlo tlaku odolné vůči vysoké teplotě
Cat:Měřič tlaku
◆ Model: YG60 YG100 YG150 ◆ Používání: Všechny části této série měřidel jsou vyrobeny z nerezo...

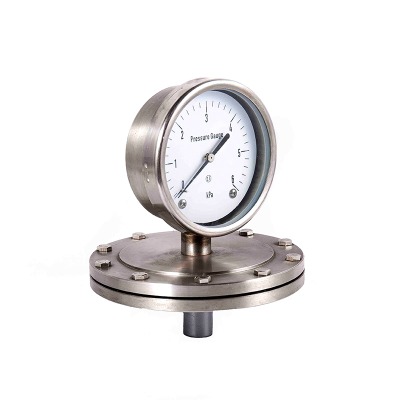

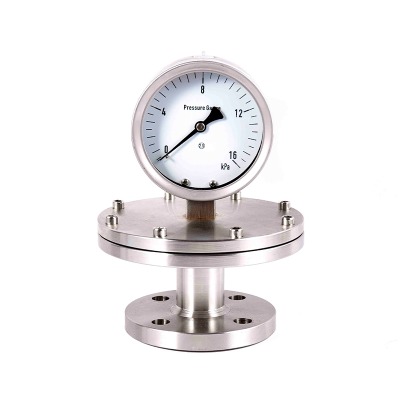

Viz podrobnosti Membránový tlakový měřidlo je nástroj, který měří tlak na základě principu deformace elastické bránice, jeho základní výhoda spočívá ve schopnosti přímo zvládnout viskózní, částice, krystalické nebo korozivní média. Aby se zabránilo problémům s selháním obyčejných obyčejných tlakové měřidla (jako jsou tlakové měřiče bránice) způsobené středním zablokováním nebo korozí.
Prototypová aplikace
1. Chemický průmysl
Změřte tlak korozivních médií (jako jsou roztoky kyseliny a alkalií, chlorový plyn, sulfidy) nebo viskózních materiálů (jako jsou pryskyřice, barvy). Například: monitorování tlaku uvnitř reakční nádoby, kontrola tlaku v kyselině a alkalickém potrubí, odolává úniku nebo poškozením s odoláváním nebo poškozením na střední nebo poškození, sdělovacím orgánům, odolávajícím únikem nebo poškozením podle odolných látek, odolávajícím sdělovacím prostředkem, odolávajícím únikem, sdělovacím orgánům, odolávajícím únikem, a to s odoláváním podkornou nebo poškozením podle odolných látek), odolávajícím úniku, odolávajícím úniku nebo poškozením alkalii, a to, že se odolává úniku kyseliny a alkali. nástroj.
2. Food a farmaceutický průmysl
Používá se pro hygienické aplikace, například v mléčných výrobcích, vinařský průmysl, omáčky, farmaceutické kapaliny atd., Pro měření tlaku viskózních nebo snadno kontaminovaných médií. Membrána je vyrobena z nerezové oceli (316L) nebo potravinářské polytetrafluorethylen s hladkým povrchem bez mrtvých rohů. Vydrží čištění a dezinfekci (jako je sterilizace páry) a zabrání zbytkové kontaminaci média.
3. Environmentální ochrana a čištění odpadních vod
Změřte tlak média obsahující částice, jako jsou odpadní vody, kaly a bláto, jako je tlak na výstupu sedimentační nádrže a tlak v přepravním potrubí k kalu. Pížená struktura membrány může odolávat erozi částic a není náchylný k ucpávání (bez dlouhých úzkých kanálů), čímž se vyřeší „blokovaný grug“ problému „problémové přílohy“.
4. Světelný průmysl a tisk a barvivový průmysl
Používá se pro monitorování tlaku v médiích, jako jsou velikostní látky (pro tisk a barvení) a vysokoteplotní mýdlová řešení. Membrána vydrží mírné až nízké teploty (obvykle -40 až 150 ℃ a se speciálními materiály, ještě vyššími teplotami) a je odolná vůči adhezi viskózních médií a zajišťuje dlouhodobé stabilní měření.
Klíč operace
1. Selection jádro
· Střední charakteristiky: Vyberte materiál membrány založený na korozivitě média (např. Polytetrafluorethyleneová diafragma pro měření silných kyselin, 304 nerezové oceli pro slabě korozivní média a shelloy slitiny pro vysoce korozivní média); Pokud existují tvrdé částice, měla by být vybrána silnější a opotřebovací membrána (např. Nerezová ocel s tloušťkou 1,5 mm nebo více).
· Rozsah tlaku: Rozsah měření membránového tlakového měřidla je obvykle 0 až 6 MPa (dominuje nízkým tlakem, zatímco vysoký tlak vyžaduje použití zpravodajských membrán pro zvýšení rigidity a měřený tlak by měl spadat do rozsahu 1/3 až 2/3 měřicího rozsahu (aby se zabránilo trvalé deformaci diafragmu v důsledku nadměrného tlaku).
· Adaptace teploty: Pokud je střední teplota příliš vysoká (více než 150 ℃), ovlivní to elasticita membrány. Proto je nutné vybrat materiál, který vydrží vysoké teploty (jako je slitina monolu) nebo nainstalovat kondenzační kroužek (ke snížení kontaktní teploty membrány).
2. Osoba instalace
· Instalační poloha: Upřednostňujte svislou instalaci (s membránou směřující dolů), abyste zabránili ukládání média na povrchu membrány; Pokud je instalován vodorovně, ujistěte se, že membrána je rovnoběžná s osou potrubí, aby se snížil dopad částic.
· Metoda připojení: Použijte přírubu nebo závity (v závislosti na specifikaci potrubí), zajistěte, aby bylo možné těsné těsnění (těsnicí materiál kompatibilní s médiem, jako je polytetrafluorethylen těsnění pro odolnost kyseliny), aby se zabránilo úniku média v korodování krytu nástroje.
· Vyvarujte se rušení: Drž se dál od silných zdrojů vibrací (jako jsou tělesa čerpadla) nebo silná magnetická pole. V případě potřeby namontujte držáky absorbující nárazy, abyste zabránili únavě membrány nebo se otřesy ukazatele, což by mohlo ovlivnit čtení.
3.operace a údržba
· Inspekce před startem: Ujistěte se, že rozsah odpovídá naměřenému tlaku (zákaz užívání přetlaku) a povrch membrány je bez poškození, deformace a ukazatel je na nule (pokud není přítomen žádný tlak).
· Denní čtení: Po stabilizaci ukazatele si přečtěte hodnotu (během průtoku média může dojít k kolísání a pro vyhlazení ukazatele lze použít tlumicí zařízení); Pokud je měření viskózního média, je nutné pravidelně ručně čistit povrch bránice (například přes odfouknu).
· Pravidelná údržba:
Proveďte měsíční kontroly na těsnicím výkonu membrány (bez úniku, bez vyboulení).
Kalibrace se provádí jednou za šest měsíců (porovnáním se standardním zdrojem tlaku. Pokud odchylka přesáhne 1,6 úrovně, je třeba upravit přenosový mechanismus).
Pokud médium obsahuje korozivní komponenty, měla by být bránice vyměněna každoročně (aby se zabránilo degradaci a následnému poklesu přesnosti).
Shrnutí:
Návrh prototypu tlakového měřidla bránice je soustředěn kolem „měření tlaku v drsném médiu“ a je aplikován hlavně v průmyslových odvětvích, jako je chemické inženýrství, zpracování potravin a ochrana životního prostředí. Při jeho používání by měla být věnována zvláštní pozornost kompatibilitě materiálu, ochranu instalace a pravidelné údržbě, aby se zajistila jeho dlouhodobá stabilní provoz.
