Viz podrobnostiMembránové tlakoměry by měly být typem přístroje používaného k měření tlaku, který se liší od běžných tlakoměrů. Běžné tlakoměry mohou být typu s Bourdonovou trubicí, zatímco membránové typy mohou používat membrány k izolaci média, které brání korozi nebo kapalinám s vysokou viskozitou ovlivňovat měření.

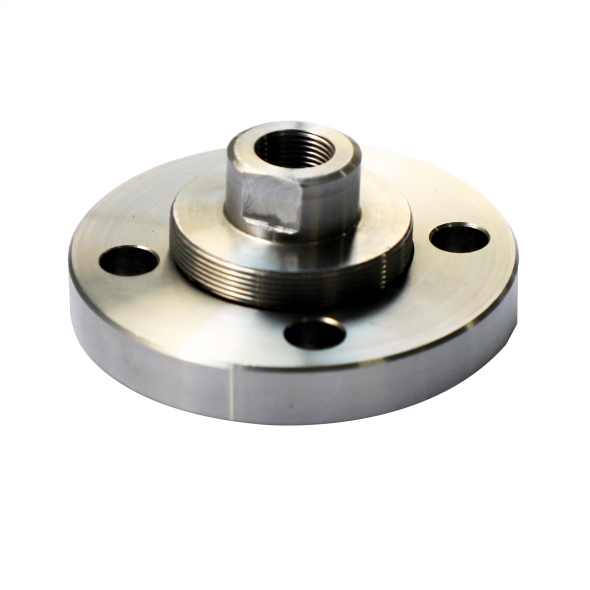

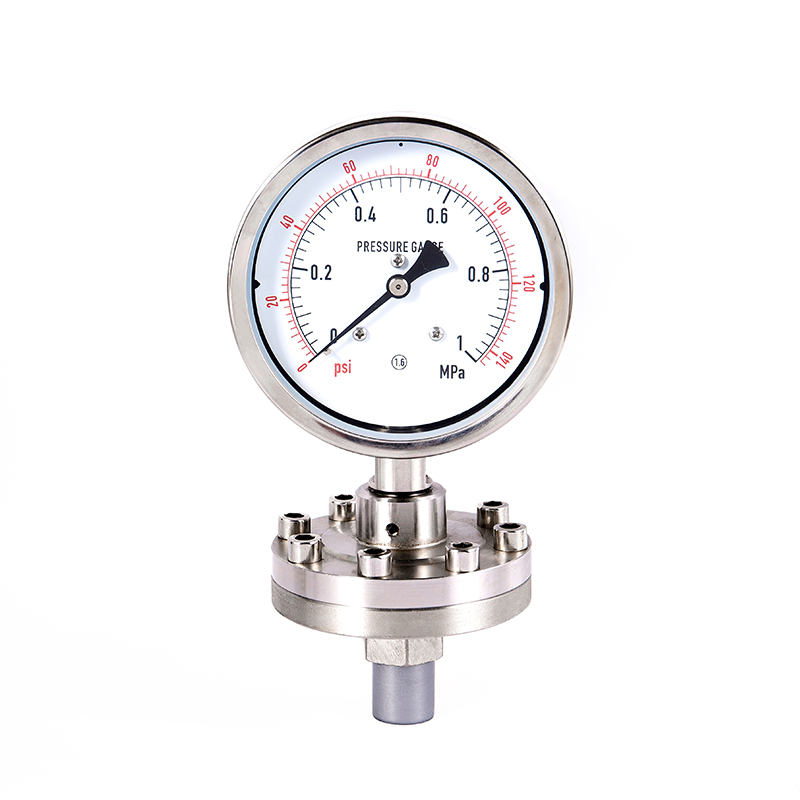

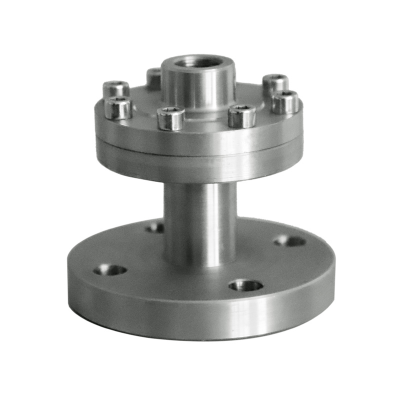

Membránový tlakoměr se skládá z membrána, spojovací komponenty a číselník (vnitřní Bourdonova trubice) . Membrána působí jako citlivý prvek. Když tlak působí na membránu, dojde k její deformaci. Tato deformace se přenese na vnitřní mechanickou strukturu, převede se na pohyb ukazatele, čímž se zobrazí hodnota tlaku. Kromě toho může mít membránová část také příruby nebo závitové spoje pro přizpůsobení různým požadavkům na instalaci.
Z hlediska principu činnosti jej lze rozdělit do několika kroků: Na membránu působí střední tlak, který způsobuje pružnou deformaci membrány, která následně pohání ojnici nebo pružinovou trubku a další převodové mechanismy, aby přeměnily deformaci na rotaci ručičky, čímž se na číselníku zobrazí údaj o tlaku. Je nutné zdůraznit izolační funkci membrány, aby nedocházelo k přímému kontaktu měřeného média s vnitřním mechanismem. To je vhodné pro korozivní, vysoce viskózní nebo snadno tuhnoucí média.
Membránová deska je obvykle vyrobena z korozivzdorných kovů, jako je nerezová ocel, tantal nebo slitina Hastelloy, nebo z nekovových materiálů, jako je povlak z polytetrafluorethylenu (PTFE). Jeho tloušťka je pouze 0,03 - 0,1 mm a pod tlakem může podléhat elastické deformaci.
Membrána a pouzdro přístroje tvoří utěsněnou dutinu, která je naplněna nízkoviskózními kapalinami, jako je silikonový olej a fluorový olej jako médium pro přenos tlaku. Plnicí kapalina musí mít chemickou inertnost, nízký bod tuhnutí a vysoký bod varu, aby se přizpůsobila prostředí s extrémními teplotami.
Deformace membrány pohání spojovací mechanismus nebo kapilární systém uvnitř komory, přenáší posuv na ozubené kolo a nakonec jej převádí na rotaci číselníku. Některé modely jsou vybaveny teplotním kompenzačním zařízením, které dokáže eliminovat vliv teplotních rozdílů prostředí na měření.
Střední tlak → Deformace membrány → Hydraulické vedení plnění → Zesílení mechanické převodovky → Odečet ukazatele
· Silně korozivní média: jako je potrubí pro kyselinu sírovou a kapalný chlor (je třeba zvolit membrány z tantalového materiálu PTFE povlak).
· Vysoké hygienické požadavky: Linka na plnění mléčných výrobků potravinářské kvality (používající leštěné membrány z nerezové oceli, aby se zabránilo růstu mikrobů).
· Vysoce viskózní kapalina: Skladovací nádrž na ropný asfalt (vybavená membránovým těsnícím systémem kapilárního prodloužení).
| Parametr | Klíčové body pro výběr |
| Rozsah tlaku | Typický rozsah je -0,1 až 60 MPa, s rezervou 20 %. |
| Typ připojení | Typ s přírubou, typ se závitem |
| Materiál membrány | Shoda s Monelem, slitinami titanu, SS 316L atd. na základě korozivní povahy média. |
| Typ s kapalinou | Glycerin, silikonový olej (-40 až 200 ℃), fluorový olej (pro vysokoteplotní aplikace) |
Membránový tlakoměr díky své inovativní konstrukci izolace rozšiřuje hranici měření tlaku na silně korozivní a vysoce nebezpečné pracovní podmínky. Díky vývoji nových materiálů a inteligentních technologií snímání bude tento „flexibilní k překonání rigidity“ i nadále zajišťovat bezpečný a efektivní provoz moderních průmyslových odvětví. Správný výběr a údržba nejen prodlužují životnost přístroje, ale také poskytují spolehlivou datovou podporu pro výrobní procesy.
