1. Úvod do tlakoměrů

1.1 Co je to tlakoměr?

A tlakoměr je zařízení používané k měření síly, kterou působí tekutina – plyn nebo kapalina – v systému. Poskytuje vizuální nebo digitální indikaci úrovní tlaku a pomáhá operátneboům udržovat bezpečný a efektivní provoz v různých průmyslových, komerčních a rezidenčních aplikacích. Tlakoměry jsou základními nástroji ve strojírenství, výrobě, HVAC, automobilových systémech, lékařských zařízeních a v mnoha dalších oblastech, kde je monitneboování tlaku kritické.

Většina měřidel měří tlak vzhledem k atmosférickému tlaku (známý jako přetlak ), ačkoli mnoho specializovaných přístrojů měří také absolutní nebo diferenční tlak. Ať už mechanické nebo elektronické, tlakoměry hrají zásadní roli při zajišťování výkonu zařízení, bezpečnosti a souladu s průmyslovými normami.

1.2 Proč jsou tlakoměry důležité?

Tlakoměry jsou nezbytné z několika důležitých důvodů:

• Zajištění bezpečnosti: Mnoho průmyslových systémů pracuje pod vysokým tlakem. Přesné měření tlaku pomáhá předcházet poruchám zařízení, netěsnostem a katastrofickým nehodám.

• Optimalizace výkonu: Správné úrovně tlaku zajišťují, že čerpadla, kompresory, kotle a hydraulické systémy fungují efektivně.

• Soulad s předpisy: Mnoho průmyslových odvětví – jako je ropa a plyn, chemické zpracování a farmacie – vyžaduje zdokumentované monitorování tlaku pro bezpečnost a kontrolu kvality.

• Odstraňování problémů: Abnormální hodney tlaku pomáhají identifikovat problémy, jako jsou ucpání, netěsnosti, nefunkční ventily nebo neúčinnost systému.

• Snížení nákladů: Sledování a udržování správného tlaku snižuje opotřebení zařízení a snižuje spotřebu energie.

Bez spolehlivého měření tlaku by byly průmyslové operace mnohem méně předvídatelné a výrazně nebezpečnější.

1.3 Stručná historie měření tlaku

Vývoj měření tlaku trvá více než tři století:

• Počátky 17. století: Studium tlaku začalo s průkopníky jako Evangelista Torricelli , který vynalezl první rtuťový barometr v roce 1643. Tím byl položen základ pro pochopení atmosférického tlaku.

• Bourdon Tube Innovation (1849): Francouzský inženýr Eugène Bourdon představil tlakoměr Bourdonovy trubice, mechanické zařízení, které je dodnes široce používané. Jeho jednoduchý, robustní design transformoval průmysl tím, že poskytuje přesné a cenově dostupné měření tlaku.

• Průmyslová revoluce: S tím, jak se rozšířily parní stroje, kotle a těžké stroje, staly se tlakoměry zásadní pro bezpečný provoz.

• Pokroky 20. století: Elektronické senzory, tlakové převodníky a digitální měřidla přinesly bezprecedentní přesnost a datovou kapacitu.

• Moderní doba: Dnešní měření tlaku zahrnuje bezdrátové senzory, chytrá měřidla s IoT a ultra přesné digitální přístroje používané v letectví, energetice a pokročilé výrobě.

2.Typy tlakoměrů

Manometry se dodávají v mnoha provedeních, aby vyhovovaly různým rozsahům tlaku, typům médií a podmínkám prostředí. Obecně spadají do tří hlavních kategorií: mechanické , elektronické a specialita tlakoměry. Pochopení těchto typů pomáhá uživatelům vybrat správné měřidlo pro jejich konkrétní aplikaci.

---

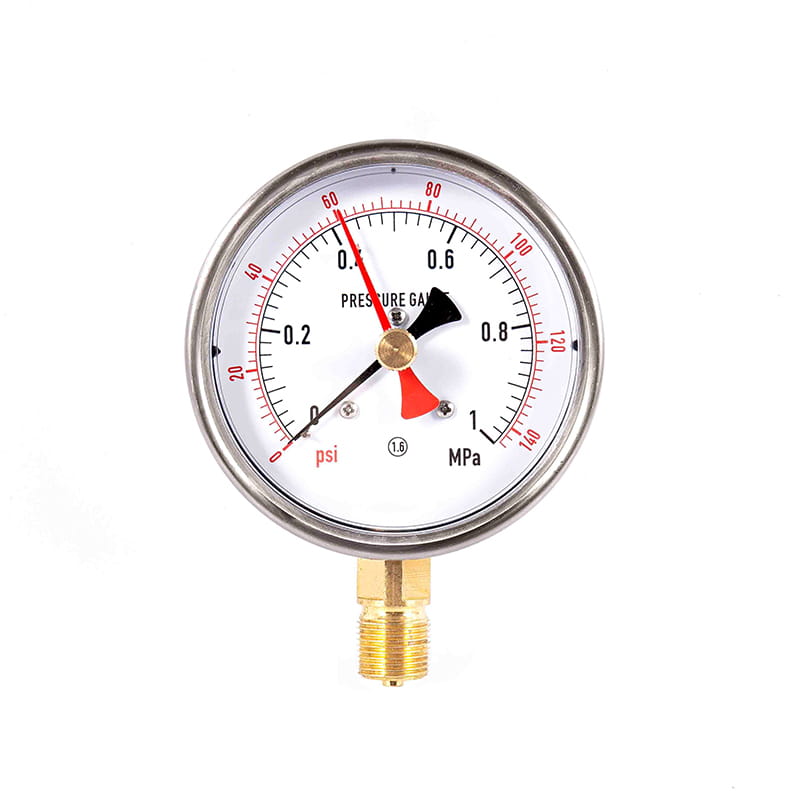

2.1 Mechanické tlakoměry

Mechanické tlakoměry jsou nejpoužívanější a spoléhají na elastické prvky, které se deformují pod tlakem. Jejich jednoduchost, odolnost a nezávislost na elektrické energii je činí ideálními pro průmyslové prostředí.

2.1.1 Bourdonova trubková měřidla

The Bourdonova trubice je nejběžnější konstrukce mechanického tlakoměru. Skládá se ze zakřivené, duté kovové trubky, která se narovná, když do ní vstoupí tlak. Pohyb se přenese na ukazatel na číselníku měřidla.

Bourdonova trubice typu C

• Nejstandardnější provedení.

• Tvar půlkruhové trubky.

• Vhodné pro střední až vysoké tlaky.

• Používá se v ropě a plynu, hydraulických systémech a obecných průmyslových strojích.

Spirálová Bourdonova trubice

• Vyrobeno ze stočených trubek ve tvaru spirály.

• Umožňuje větší pohyb volného konce trubice a zlepšuje citlivost.

• Používá se pro průmyslové přístroje s vyšší přesností.

Šroubovitá Bourdonova trubice

• Kovová trubka stočená do tvaru šroubovice.

• Nabízí nejvyšší výtlak mezi designy Bourdon.

• Ideální pro vysokotlaké aplikace a přesné měření.

2.1.2 Membránová měřidla

Membránové tlakoměry používají a pružná membrána který se při vystavení tlaku vychyluje. Jsou ideální pro:

• Měření nízkotlakých rozsahů

• Korozivní média

• Viskózní nebo kontaminované kapaliny

Běžné aplikace zahrnují zpracování potravin, léčiva a chemické závody.

2.1.3 Měchové měchy

Vlnovcová měřidla se skládají z a vlnitý válcový prvek který se pod tlakem rozpíná nebo smršťuje.

• Vhodné pro nízký až střední tlak

• Poskytují vynikající citlivost

• Často se používá v systémech HVAC, regulátorech plynu a laboratorních zařízeních

---

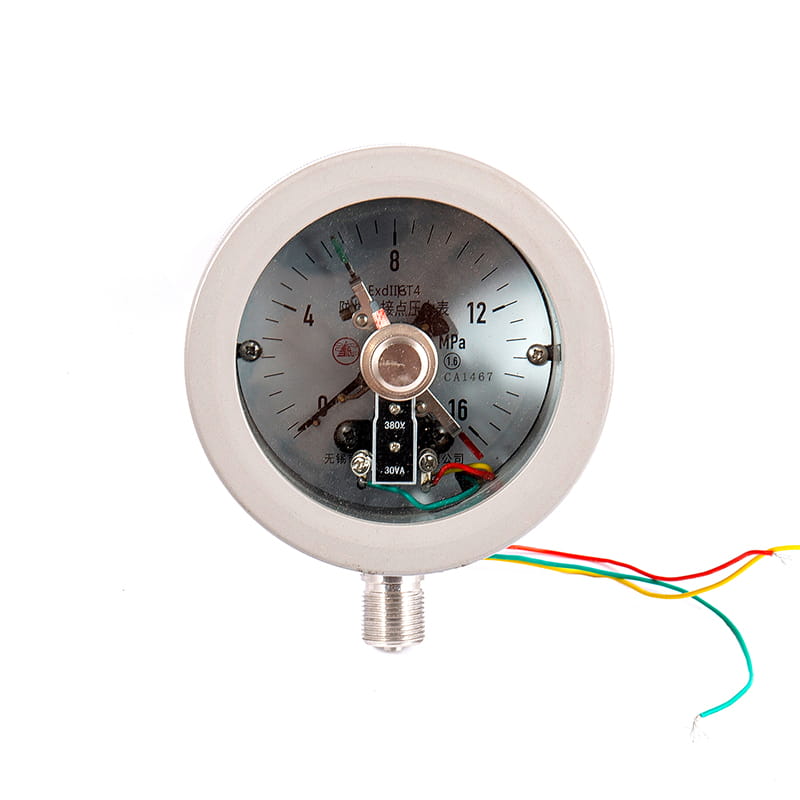

2.2 Elektronické tlakoměry

Elektronické tlakoměry převádějí tlak na elektrický signál pomocí senzorů, jako jsou piezoelektrické, tenzometrické nebo kapacitní prvky.

2.2.1 Snímače tlaku

A tlakový převodník vytváří elektrický výstup (milivolt, volt nebo mA) úměrný tlaku.

• Používá se pro sběr dat

• Nezbytné pro automatizaci a vzdálené monitorování

• Běžné v letectví, automobilovém testování a průmyslových řídicích systémech

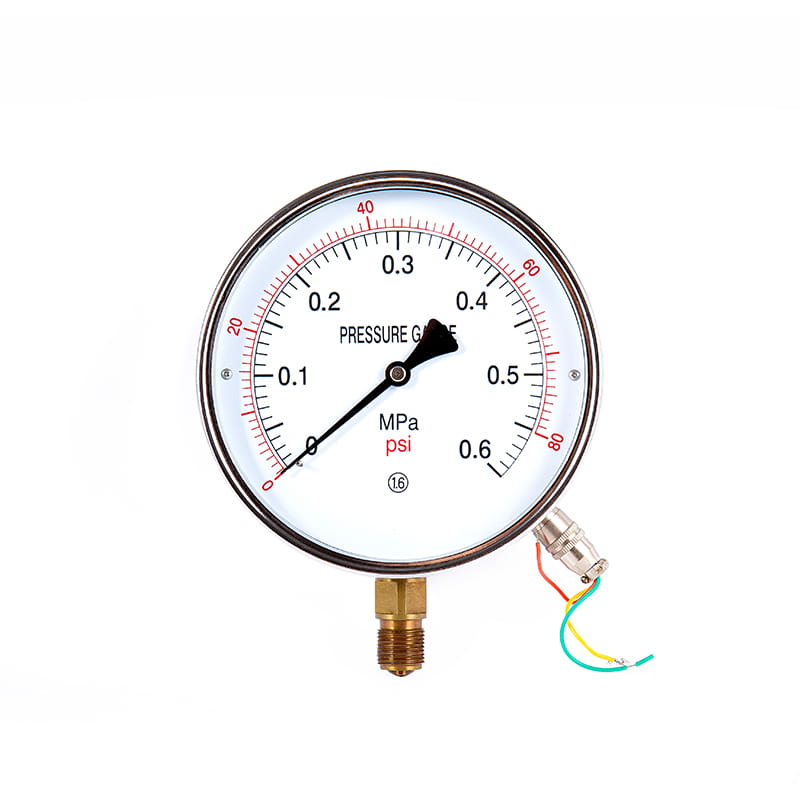

2.2.2 Převodníky tlaku

Vysílače jsou pokročilé převodníky, které zahrnují úpravu signálu a poskytují standardizované výstupy jako např 4–20 mA .

• Vyrobeno pro drsná průmyslová prostředí

• Používá se v ropném a plynárenském průmyslu, chemickém zpracování a úpravnách vody

• Nabízí vysokou přesnost a dlouhodobou stabilitu

2.2.3 Digitální tlakoměry

Digitální měřidla obsahují elektronické senzory spárované s digitálním displejem.

• Snadno čitelná čísla nahrazující analogové číselníky

• Často zahrnují funkce, jako je protokolování dat, zachycení špiček nebo bezdrátové připojení

• Ideální pro provozní kalibraci, testování a přenosné aplikace

---

2.3 Speciální tlakoměry

Tato měřidla jsou navržena pro jedinečné podmínky měření.

2.3.1 Manometry diferenčního tlaku

Diferenční tlakoměry měří tlakový rozdíl mezi dvěma body.
Aplikace:

• Monitorování filtrů

• Měření průtoku

• Čisté prostory a vyrovnávání tlaku HVAC

2.3.2 Absolutní tlakoměry

Absolutní měřidla referenčního tlaku proti a dokonalé vakuum .
Používá se pro:

• Vědecký výzkum

• Letecké testování

• Vysoce přesné průmyslové procesy

2.3.3 Vakuoměry

Vakuoměry měří tlak pod atmosférickou úrovní. Mezi typy patří:

• Mechanické vakuometry

• Teploměry vodivosti

• Ionizační měřidla

Běžně se používá v laboratorních systémech, vakuových pumpách, výrobě polovodičů a chlazení.

3.Jak fungují tlakoměry

Pochopení toho, jak tlakoměry fungují, pomáhá uživatelům vybrat správný typ a zajišťuje správnou instalaci a údržbu. Ačkoli se konstrukce liší, všechny tlakoměry fungují tak, že převádějí sílu vyvíjenou tekutinou na čitelnou hodnotu.

---

3.1 Princip činnosti mechanických měřidel

Mechanické tlakoměry spoléhají na elastická deformace . Když na vnitřní prvek působí tlak, mění tvar. Tento pohyb se přenese na ukazatel nebo indikátor měřidla.

Mezi klíčové mechanické prvky patří:

Mechanismus Bourdonovy trubice

• Zakřivená dutá kovová trubka přijímá vnitřní tlak.

• S rostoucím tlakem se trubka mírně narovná.

• Výsledný pohyb zesilují ozubená kola a páky, pohybující ručičkou číselníku.

• Ideální pro střední až vysoké tlaky a obecné průmyslové použití.

Provoz membrány

• Tenká kruhová kovová membrána se pod tlakem vychyluje.

• Výchylka se zesiluje mechanickým spojením.

• Vhodné pro nízkotlaká měření a korozivní nebo viskózní média.

Funkce měchů

• Řada soustředných kovových záhybů se roztahuje nebo smršťuje se změnami tlaku.

• Poskytuje vynikající citlivost a přesnost.

• Používá se při HVAC, regulaci plynu a měření nízkého tlaku.

Mechanická měřidla jsou oceňována pro svou jednoduchost, odolnost a nezávislost na elektrické energii, díky čemuž jsou nepostradatelná v těžkém průmyslu.

---

3.2 Princip činnosti elektronických měřidel

Elektronické tlakoměry spoléhají na senzory citlivé na tlak které přeměňují mechanickou sílu na elektrický signál.

Běžné technologie senzorů:

Tenzometrické snímače

• Tlak deformuje kovovou membránu.

• Tenzometry detekují deformaci jako změnu elektrického odporu.

• Vysoká přesnost a vynikající dlouhodobá stabilita.

Piezoelektrické snímače

• Tlak aplikovaný na piezoelektrické krystaly generuje elektrický náboj.

• Vysoce citlivý, vhodný pro dynamický nebo pulzující tlak.

Kapacitní senzory

• Tlak mění vzdálenost mezi dvěma deskami kondenzátoru.

• Ideální pro nízkotlaké aplikace s vysokou citlivostí.

Zpracování signálu

Elektronická měřidla převádějí výstup senzoru na digitální nebo analogové elektrické signály:

• Milivoltové (mV) signály

• Napěťové výstupy (0–5 V, 0–10 V)

• Proudové smyčky (4–20 mA)

Tyto signály mohou napájet dataloggery, řídicí systémy nebo zobrazovací moduly. Digitální tlakoměry integrují tuto funkci do jediné kompaktní jednotky, která nabízí přesná a snadno čitelná měření.

---

3.3 Porozumění jednotkám tlaku (PSI, bar, kPa atd.)

Tlak lze měřit pomocí několika společných jednotek a jejich pochopení zajišťuje přesnou interpretaci.

Oblíbené tlakové jednotky:

• PSI (libry na čtvereční palec)
  Nejběžnější v USA Používá se v automobilovém průmyslu, HVAC a průmyslových systémech.

• Bar
  Široce používán v Evropě a mezinárodním průmyslu.
  1 bar ≈ atmosférický tlak na hladině moře (14,5 psi).

• kPa (kilopascal)
  Standardní metrická jednotka pro tlak.
  Často se používá ve vědeckých a technických aplikacích.

• MPa (megapascal)
  Běžné ve vysokotlakých hydraulických systémech.

• inHg / mmHg
  Používá se pro měření vakua a barometrického tlaku.

• Torr
  Specializovaná vědecká jednotka (1 Torr ≈ 1 mmHg).

Přetlak vs. absolutní tlak:

• Přetlak (PSIG)
  Měří tlak vzhledem k atmosférickému tlaku.
  To využívá většina průmyslových tlakoměrů.

• Absolutní tlak (PSIA)
  Měří tlak vzhledem k vakuu.
  Vyžaduje se pro vysoce přesné procesy, jako je letecký průmysl nebo vědecká práce.

Pochopení toho, jak fungují měřidla a jak se liší tlakové jednotky, zajišťuje přesný výběr, instalaci a řešení problémů v průmyslovém a komerčním prostředí.

4. Aplikace tlakoměrů

Tlakoměry jsou základními nástroji v mnoha průmyslových odvětvích. Jejich schopnost monitorovat a řídit tlak kapalin je činí kritickými pro bezpečnost, optimalizaci výkonu, dodržování předpisů pro životní prostředí a ochranu zařízení. Níže jsou uvedeny hlavní sektory, kde tlakoměry hrají zásadní roli.

---

4.1 Průmyslové aplikace

4.1.1 Ropný a plynárenský průmysl

V odvětví ropy a zemního plynu pomáhají tlakoměry zvládat extrémní tlakové podmínky při vrtání, těžbě a rafinaci.
Mezi typické použití patří:

• Monitorování tlaku v ústí vrtu

• Zajištění bezpečnosti v potrubí a kompresorech

• Měření tlaku v separačních a rafinačních procesech

• Detekce netěsností a prevence profouknutí

Mechanická Bourdonova trubicová měřidla a robustní elektronické vysílače se běžně používají kvůli jejich odolnosti v drsném prostředí.

4.1.2 Chemické zpracování

Chemické závody vyžadují přesnou kontrolu tlaku, aby byla zachována účinnost reakce a aby se zabránilo nebezpečným podmínkám.
Aplikace zahrnují:

• Monitorování tlaku v reaktoru

• Řízení systémů korozivních kapalin a plynů

• Ochrana čerpadel, výměníků tepla a procesních linek

Membránové a chemické těsnicí měřidla jsou široce používány, protože odolávají korozivním a viskózním médiím.

4.1.3 Čištění vody a odpadních vod

V zařízeních na úpravu vody pomáhají tlakoměry zajistit stabilní výkon systému a shodu s předpisy na ochranu životního prostředí.
Klíčové aplikace:

• Sledování vstupu a výstupu čerpadla

• Kontrola diferenčního tlaku filtračního systému

• Regulace tlaku v potrubí

• Monitorování systémů provzdušňování a dávkování chemikálií

Diferenční tlakoměry jsou užitečné zejména pro sledování výkonu filtru.

---

4.2 Systémy HVAC

Systémy vytápění, ventilace a klimatizace spoléhají na tlakoměry, které zajišťují správné proudění vzduchu, náplň chladiva a rovnováhu systému.
Běžná použití:

• Měření tlaku chladiva v chladicích systémech

• Sledování tlaku kotle

• Kontrola systémů chlazené vody a páry

• Vyrovnávání tlaku vzduchu v čistých prostorách nebo v nemocnici

Profesionálové v oblasti HVAC často používají digitální tlakoměry pro jejich přesnost a pohodlí během diagnostiky na místě.

---

4.3 Automobilový průmysl

Měření tlaku je zásadní pro bezpečnost, výkon a efektivitu vozidla.
Automobilové aplikace zahrnují:

• Sledování tlaku v pneumatikách

• Měření tlaku oleje

• Tlaková zkouška systému vstřikování paliva

• Monitorování plnicího tlaku turbodmychadla

• Diagnostika brzdového systému

Digitální i mechanická měřidla hrají důležitou roli v garážích, výrobních závodech a palubních systémech vozidel.

---

4.4 Lékařské vybavení

Lékařská zařízení do značné míry závisí na přesném měření tlaku, aby byla zajištěna bezpečnost pacienta a přesné podání léčby.
Příklady:

• Regulátory kyslíku

• Anesteziologické přístroje

• Ventilátory

• Monitory krevního tlaku

• Sterilizační autoklávy

Tyto aplikace vyžadují vysokou přesnost, přísnou kalibraci a spolehlivý výkon za různých podmínek.

5.Výběr pravého tlakoměru

Výběr správného tlakoměru je zásadní pro přesnost, bezpečnost a dlouhodobý výkon. Špatně zvolené měřidlo může vést k nesprávným údajům, selhání zařízení nebo nebezpečným provozním podmínkám. Následující faktory pomáhají zajistit výběr ideálního tlakoměru pro vaši aplikaci.

---

5.1 Rozsah tlaku

Výběr správného rozsahu tlaku je jedním z nejdůležitějších kroků.

dělatporučené postupy:

• Vyberte měřidlo, kde je normální provozní tlak klesá mezi 25 % a 75 % z celé řady.

• Vyhněte se výběru měřidla, které bude fungovat blízko své maximální kapacity, abyste předešli mechanické únavě.

• Pro pulzující nebo rázové zatížení vyberte měřidlo s a vyšší tlakový rozsah nebo jeden vybavený a pouzdro naplněné kapalinou pro tlumení vibrací.

Proč na tom záleží:

Provozování měřidla blízko jeho limitu zkracuje životnost, zvyšuje opotřebení a snižuje přesnost.

---

5.2 Přesnost

Přesnost měřidla určuje, jak blízko je měření skutečnému tlaku.

Běžné stupně přesnosti:

• ±0,1 % až ±0,25 % — Vysoce přesná digitální nebo laboratorní měřidla

• ±0,5 % až ±1 % — Průmyslová měřidla

• ±2 % až ±3 % — Univerzální měřidla

Příklady použití:

• Kalibrační laboratoře vyžadují vysoce přesná digitální měřidla nebo zkušební měřidla.

• Obecné průmyslové aplikace často používají mechanická měřidla s přesností ±1 %.

• HVAC a automobilový průmysl typicky používají ±2% až ±3% přesnost.

Klíčové informace:

Vyšší přesnost obvykle znamená vyšší náklady, takže vybírejte na základě potřeb aplikace – ne více, než je nutné.

---

5.3 Kompatibilita médií

Při výběru měřidla hraje hlavní roli měřená kapalina (plyn nebo kapalina).

K úvahám patří:

• Korozivní média → Použijte vnitřní části z nerezové oceli nebo membránová těsnění

• Viskózní nebo kontaminované kapaliny → Zvolte měřidla s membránou nebo chemickým těsněním

• Kyslíková služba → Měřidlo musí být vyčištěno kvůli použití kyslíku

• Vysokoteplotní média → Může vyžadovat chladicí prvky nebo kapilární systémy

Proč na tom záleží:

Nesprávná kompatibilita materiálu může vést ke korozi, prasknutí membrány nebo nepřesným údajům.

---

5.4 Podmínky prostředí

Okolní prostředí může významně ovlivnit výkon a životnost měřidla.

Klíčové faktory životního prostředí:

• teplota: Vysoké nebo nízké teploty ovlivňují přesnost; v případě potřeby zvolte teplotně kompenzovaná měřidla.

• Vibrace: Kapalinou plněné měřidla snižují vibrace ukazatele a prodlužují životnost.

• Vlhkost nebo chemikálie: Používejte hermeticky uzavřené měřidla nebo měřidla s krytím IP.

• Venkovní expozice: Vyberte si provedení odolné vůči UV záření, nerezové oceli nebo povětrnostním vlivům.

Zvláštní situace:

• Nebezpečné oblasti mohou vyžadovat Certifikováno ATEX or jiskrově bezpečné měřidla.

• Mořské prostředí těží z materiálů odolných proti korozi.

---

5.5 Velikost měřidla a typ připojení

Správné dimenzování a správné připojení zajišťují snadnou viditelnost a správnou instalaci.

Velikost ciferníku:

Typické velikosti: 1,5", 2", 2,5", 4", 6"

• Větší číselníky nabízejí lepší čitelnost, zejména v průmyslovém prostředí.

• Menší ciferníky jsou vhodné do stísněných prostor nebo do přenosných zařízení.

Typy připojení:

• NPT (National Pipe Thread) — Běžné v průmyslových aplikacích v USA

• BSP (British Standard Pipe) — Běžný v Evropě a Asii

• Přírubové spoje — Používá se pro velké nebo vysokotlaké systémy

Styly montáže:

• Spodní montáž

• Zadní montáž

• Montáž na panel

Výběr správného připojení zajišťuje instalaci bez úniků a dlouhodobou spolehlivost.

---

Výběr správného tlakoměru vyžaduje pečlivé zvážení rozsahu tlaku, přesnosti, kompatibility médií, podmínek prostředí a fyzického provedení. Správný výběr zaručuje bezpečnost, výkon a hospodárnost po celou dobu životnosti měřidla.

6. Instalace tlakoměrů

Správná instalace je nezbytná pro zajištění přesných údajů, prodloužení životnosti měřidla a zachování bezpečnosti systému. Dokonce i vysoce kvalitní měřidla od značek jako WIKA, Ashcroft nebo Dwyer mohou při nesprávné instalaci poskytovat nespolehlivé výsledky. Tato část obsahuje přípravu, průvodce instalací krok za krokem a běžné chyby, kterým je třeba se vyhnout.

---

6.1 Příprava a bezpečnostní opatření

Před instalací tlakoměru je zásadní správná příprava.

Bezpečnost především:

• Vždy odtlakujte systém před instalací.

• Noste vhodné OOP jako jsou rukavice, brýle a ochranný oděv.

• Ověřte, že měřidlo tlakový rozsah , materiály a velikost jsou vhodné pro aplikaci.

• Ujistěte se, že procesní médium je kompatibilní se smáčenými částmi měřidla (např. nerezová ocel, mosaz, membránová těsnění).

• Zkontrolujte všechny závity, adaptéry a fitinky, zda nejsou poškozené.

Potřebné nástroje a materiály:

• Klíče (otevřené nebo nastavitelné)

• Závitový tmel nebo PTFE páska

• Montážní hardware (pokud používáte montáž na panel nebo držák)

• Kalibrační certifikát (pro testování před použitím, je-li požadován)

Správná příprava zabraňuje únikům, poškození a nesprávným údajům po instalaci.

---

6.2 Průvodce instalací krok za krokem

Pro bezpečnou a efektivní instalaci tlakoměru postupujte podle těchto kroků.

Krok 1: Ověřte umístění instalace

Vyberte montážní bod, který je viditelný, přístupný a bez nadměrných vibrací.

• Pro vibrující prostředí (např. čerpadla, kompresory) použijte a tlumič nebo zvolte a měřidlo naplněné kapalinou .

• U vysokoteplotních vedení nainstalujte chladicí prvky or kapilární trubičky .

Krok 2: Správně naneste tmel

Použijte PTFE pásku nebo těsnicí prostředek na závity, abyste zabránili úniku.

• Navíjejte pásku ve směru hodinových ručiček pouze na vnější závity.

• Dbejte na to, aby se těsnicí hmota nedostala dovnitř připojení měřidla, abyste zabránili ucpání.

Krok 3: Opatrně namontujte měřidlo

Našroubujte měrku do spoje ručně, abyste zabránili křížovému závitu.

• Použijte klíč na ploché klíče , ne na krytu měřidla.

• Pevně utáhněte, ale vyvarujte se přílišnému utažení, aby nedošlo k poškození závitu nebo pouzdra.

Krok 4: Pomalu natlakujte systém

Po instalaci postupně zavádějte tlak do systému.

• Sledujte ukazatel měřidla nebo digitální displej pro zajištění stability.

• V případě potřeby zkontrolujte těsnost kolem spojovacího bodu pomocí mýdlového testu.

Krok 5: Ověřte přesnost a stabilitu

Po instalaci porovnejte naměřené hodnoty s referenčním tlakoměrem nebo známým zdrojem tlaku.

• U kritických aplikací proveďte a základní kontrola kalibrace .

Správná instalace zajišťuje dlouhodobou spolehlivost a přesný výkon.

---

6.3 Běžné chyby při instalaci, kterým je třeba se vyhnout

I malé chyby během instalace mohou vést k nepřesným údajům nebo selhání měřidla. Vyhněte se následujícím nástrahám:

1. Přílišné utažení měřidla

Nadměrný točivý moment může deformovat závity, prasknout objímku měřidla nebo poškodit vnitřní mechanismus.

2. Instalace měřidla v oblastech s vysokými vibracemi bez ochrany

Při řešení pulsací nebo vibrací vždy používejte tlumiče, tlumiče nebo měřidla naplněná kapalinou.

3. Vystavení měřidla nadměrnému teplu

Vysokoteplotní procesní linky mohou zničit vnitřní části měřidel. Použijte chladicí adaptéry nebo sifony.

4. Použití nevhodných tmelů

Chemické tmely, které nejsou určeny pro média, mohou způsobit kontaminaci nebo zablokovat snímací prvek.

5. Montáž měřidla ve špatné orientaci

Měřidla musí být instalována svisle, pokud není výslovně navrženo jinak.

6. Ignorování požadavků na kompatibilitu

Nekompatibilita médií může vést ke korozi, prasknutí membrány a náhlému selhání měřidla.

7. Instalace tlakoměru bez zařízení pro vyrovnávání tlaku

Ve vysokotlakých systémech by měly být instalovány pojistné ventily, které chrání měřidlo před náhlými výkyvy.

7. Kalibrace tlakoměrů

Kalibrace je nezbytná pro zajištění přesného měření tlakoměru po celou dobu jeho životnosti. V průběhu času mechanické opotřebení, změny teploty, vibrace a faktory prostředí způsobují odchylku měřidel od jejich původní přesnosti. Pravidelná kalibrace zaručuje spolehlivý výkon, bezpečnost a shodu s průmyslovými standardy.

---

7.1 Proč je kalibrace důležitá

Kalibrace ověřuje a upravuje hodnotu tlakoměru tak, aby odpovídala známému certifikovanému standardu tlaku. Zajišťuje přesnost a spolehlivost přístroje.

Hlavní důvody pro kalibraci:

• Zajištění přesnosti: Zabraňuje chybným měřením, které mohou vést k poškození zařízení nebo nebezpečným úrovním tlaku.

• Soulad s předpisy: Průmyslová odvětví jako ropa a plyn, farmacie a chemické zpracování vyžadují zdokumentované kalibrační postupy.

• Bezpečnost: Nesprávné hodnoty tlaku mohou způsobit selhání systému, netěsnosti nebo výbuchy.

• Efektivita procesu: Správná kalibrace udržuje konzistentní výkon a snižuje prostoje.

• Kontrola kvality: Kritické v přesných prostředích, jako je laboratorní testování, lékařská zařízení nebo výroba.

Pokud není měřidlo pravidelně kalibrováno, může i malá odchylka ohrozit provoz a bezpečnost.

---

7.2 Metody kalibrace

Kalibrace tlakoměru obvykle používá vysoce přesné, sledovatelné referenční přístroje. Dva z nejpoužívanějších kalibračních nástrojů jsou tester mrtvé váhy a komparátor tlaku .

---

7.2.1 Tester mrtvé váhy

The tester mrtvé váhy je považována za nejpřesnější metodu pro kalibraci tlakoměrů a často se používá jako primární etalon.

Jak to funguje:

• Známé hmoty (závaží) jsou umístěny na pístu.

• Závaží generují přesný tlak úměrný síle/oblasti.

• Vytvořený tlak je aplikován na testovaný manometr.

• Odečet na manometru se porovná se známým referenčním tlakem.

výhody:

• Extrémně vysoká přesnost (±0,015 % nebo lepší)

• Široce se používá pro laboratorní a vysoce přesnou kalibraci

• Poskytuje stabilní, opakovatelnou referenci tlaku

Ideální pro:

• Kalibrační laboratoře

• Vysoce přesné průmyslové aplikace

• Výrobci měřidel

---

7.2.2 Komparátor tlaku

A komparátor tlaku je výhodnější pro terénní a dílenskou kalibraci.

Jak to funguje:

• Komparátor natlakuje uzavřený systém obsahující jak testovací měřidlo, tak vysoce přesné referenční měřidlo (často digitální manometr nebo tlakový kalibrátor).

• Naměřené hodnoty se porovnávají v několika tlakových bodech.

výhody:

• Rychlejší a jednodušší než tester mrtvé váhy

• Vhodné pro kalibraci na místě

• Kompatibilní se širokou škálou měřidel

Ideální pro:

• Průmyslová zařízení

• Oddělení údržby

• HVAC a mechanické servisní společnosti

---

7.3 Frekvence kalibrace

Doporučený interval kalibrace závisí na několika faktorech, včetně aplikace, průmyslových standardů a podmínek použití měřidla.

Obecné pokyny:

• Typické průmyslové použití: Kalibrujte ročně

• Vysokovibrační nebo pulzující systémy: Každý 3–6 měsíců

• Kritické aplikace (lékařské, letecké, chemické): Každý 3 měsíce nebo podle regulačních požadavků

• Nové měřidla: Před prvním použitím ověřte kalibraci

• Po jakémkoli mechanickém nárazu: Kalibrujte immediately

Faktory ovlivňující interval kalibrace:

• Podmínky prostředí (teplota, vibrace, vlhkost)

• Provozní tlak vzhledem k rozsahu měřidla

• Frekvence tlakových cyklů

• Korozivita médií

• Kvalita měřidla a specifikace výrobce

Doporučený postup:

Uchovávejte protokol kalibrace zobrazující data, výsledky, úpravy a podrobnosti o technice, abyste mohli sledovat výkon měřidla v průběhu času.

---

Pravidelná kalibrace je nezbytná pro zachování přesnosti, zajištění bezpečnosti a prodloužení životnosti vašich tlakoměrů. Ať už používáte standardní laboratorní metody, jako jsou testery mrtvé hmotnosti, nebo praktické provozní nástroje, jako jsou komparátory tlaku, vytvoření strukturovaného kalibračního programu zajišťuje spolehlivé a konzistentní měření tlaku.

8. Údržba tlakoměrů

Správná údržba zajišťuje, že tlakoměry zůstanou přesné, bezpečné a spolehlivé po celou dobu své životnosti. I ta nejkvalitnější měřidla od značek jako WIKA, Ashcroft, Dwyer, Winters nebo Weiss se mohou zhoršit, pokud nejsou řádně kontrolována a udržována. Tato část se zabývá běžnou kontrolou, čištěním a řešením běžných problémů.

---

8.1 Pravidelná kontrola

Rutinní kontrola je nezbytná pro identifikaci časných známek opotřebení, poškození nebo nesprávné funkce.

Kontrolní seznam:

• Zkontrolujte chování ukazatele:
  Zajistěte, aby se po odtlakování vrátila na nulu a pohybovala se hladce, aniž by se přilepila.

• Zkontrolujte číselník a objektiv:
  Hledejte kondenzaci, praskliny, změnu barvy nebo uvolněné ciferníky.

• Prohlédněte bourdonovu trubici nebo membránu (pokud je viditelná):
  Známky deformace naznačují přetlak nebo poškození pulzací.

• Zkontrolujte skříň, zda není korozi nebo netěsní:
  Zvláště důležité v chemickém, venkovním nebo mořském prostředí.

• Zkontrolujte tlaková připojení:
  Zajistěte, aby nedocházelo k únikům, strženým závitům nebo uvolněným armaturám.

• Hledejte vibrace nebo pulsace:
  Opakovaný pohyb může způsobit chvění ukazatele, ztrátu přesnosti a únavu.

Doporučená frekvence kontrol:

• Průmyslové aplikace: Měsíční

• Vysoce přesné nebo nebezpečné aplikace: Týdenní

• Univerzální/HVAC/automobil: Každý 3–6 months

---

8.2 Postupy čištění

Nečistoty, jako je špína, olej, vlhkost nebo zbytky chemikálií, mohou ovlivnit výkon měřidla. Správné čištění zajistí správnou funkci měřidel a prodlouží jejich životnost.

Kroky čištění:

1. Čištění vnějšího povrchu

• Otřete kryt měřidla a čočku měkkým hadříkem.

• Používejte jemné mýdlo nebo čisticí prostředky na bázi alkoholu – vyhněte se abrazivním chemikáliím.

2. Čištění připojovacího portu

• Odstraňte nečistoty nebo usazeniny z procesního připojení.

• Lepkavá nebo viskózní média propláchněte kompatibilní čisticí kapalinou.

• Nikdy nepoužívejte ostré nástroje, které by mohly spoj poškrábat nebo zdeformovat.

3. Vnitřní čištění (pokud je to možné)

• Provádí se pouze na měřidlech navržených pro provozuschopnost nebo s odnímatelnými membránami.

• Do not otevřené utěsněné nebo kapalinou naplněné měřidla, protože to ruší většinu záruk.

4. S měřidly naplněnými kapalinou zacházejte opatrně

• Pokud se plnicí kapalina (obvykle glycerin nebo silikon) zakalí nebo uniká, může být nutné doplnit nebo vyměnit měrku.

Bezpečnost při čištění:

• Vždy depressurize the system before starting.

• Potvrďte chemickou kompatibilitu čisticích prostředků s kalibračními materiály.

---

8.3 Řešení běžných problémů

Tlakoměry mohou mít řadu provozních problémů. Níže jsou uvedeny běžné příznaky, jejich pravděpodobné příčiny a doporučená řešení.

---

Problém 1: Odečet měřidla je nepřesný

Možné příčiny:

• Kalibrační drift

• Mechanické poškození (únava bourdonovy trubky, opotřebení membrány)

• Vystavení extrémním teplotám

• Vibrace nebo pulzace

• Přetlakové události

Řešení:

• Kalibrujte the gauge

• Nainstalujte tlumič nebo omezovač

• Vyměňte poškozené vnitřní části

• Použijte manometr s vyšším rozsahem tlaku

• Přemístěte nebo izolujte měřidlo od zdrojů tepla

---

Problém 2: Ukazatel se zasekává nebo váhá

Možné příčiny:

• Vnitřní koroze

• Nečistoty nebo nečistoty

• Poškození vibracemi

• Ohnutý ukazatel nebo poškozený pohyb

Řešení:

• Vyčistěte nebo vyměňte měřidlo

• Použijte měrku naplněnou kapalinou

• Přidejte tlumení vibrací

• Vyměňte ohnuté ukazovátko nebo vnitřní mechanismus

---

Problém 3: Zamlžení nebo vlhkost uvnitř čočky

Možné příčiny:

• Pronikání vlhkosti ve vlhkém prostředí

• Selhalo těsnění pouzdra

• Rychlé kolísání teplot

Řešení:

• Používejte hermeticky uzavřené měřidla nebo měřidla s krytím IP

• Nainstalujte měřidlo s odvětrávaným nebo kapalinou naplněným pouzdrem

• Vyměňte nebo opravte vadná těsnění

---

Vydání 4: Měřidlo se nevrátí na nulu

Možné příčiny:

• Trvalá deformace bourdonovy trubice

• Poškození přetlakem

• Mechanické opotřebení

Řešení:

• Vyměňte měřidlo (většina poruch s nulovou návratností je nevratná)

• Upgradujte na měřidlo určené pro vyšší tlak nebo pulzaci

---

Vydání 5: Měřidlo vibruje nebo chvěje

Možné příčiny:

• Pulzující tlak (běžný v blízkosti čerpadel a kompresorů)

• Mechanické vibrace v systému

Řešení:

• Nainstalujte tlumicí nebo jehlový ventil

• Použijte měrku naplněnou kapalinou

• Přidejte držáky pro izolaci vibrací

---

Správná údržba zajišťuje, že tlakoměry zůstanou přesné, bezpečné a mají dlouhou životnost. Dodržováním konzistentního plánu kontrol, prováděním rutinního čištění a včasným odstraňováním problémů mohou operátoři výrazně zkrátit prostoje, prodloužit životnost tlakoměru a udržovat optimální kontrolu tlaku v jakékoli aplikaci.

9. Závěr

9.1 Shrnutí klíčových bodů

Tlakoměry jsou nepostradatelnými nástroji v průmyslových, komerčních a vědeckých aplikacích. Od jednoduchých mechanických Bourdonových trubicových měřidel až po pokročilá chytrá zařízení s podporou IoT poskytují kritický pohled na tlak v systému, bezpečnost a výkon. V této příručce jsme prozkoumali:

• Typy tlakoměrů: Mechanická (Bourdonova trubice, membrána, vlnovec), elektronická (převodníky, vysílače, digitální) a speciální měřidla (diferenciální, absolutní, vakuová).

• Principy práce: Jak mechanická deformace a elektronické snímání převádějí tlak na čitelné signály.

• Aplikace: Průmyslové procesy, systémy HVAC, automobilový průmysl, lékařská zařízení a úprava vody.

• Kritéria výběru: Rozsah tlaku, přesnost, kompatibilita médií, podmínky prostředí, velikost a typ připojení.

• Instalace, kalibrace a údržba: Nejlepší postupy pro zajištění spolehlivosti, dlouhé životnosti a souladu s bezpečnostními normami.

• Nejlepší značky a inovace: Přední výrobci (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) a špičkové technologie, jako jsou bezdrátové, IoT a MEMS senzory.

Pochopením těchto klíčových aspektů mohou inženýři, technici a operátoři zajistit přesná měření, bezpečnější provoz a optimalizovaný výkon systému.

---

9.2 Budoucnost měření tlaku

Budoucnost měření tlaku se rychle vyvíjí, poháněná inovacemi v senzorová technologie, bezdrátová komunikace a prediktivní údržba . Inteligentní a propojené tlakoměry se stanou standardem, poskytují přehled v reálném čase, snižují náklady na údržbu a zlepšují provozní efektivitu.

Jak průmysl přijme Připojení IoT, cloudová analytika a samokalibrační senzory Role tlakoměrů se rozšíří nad rámec jednoduchého měření a stane se nedílnou součástí chytré, automatizované systémy .

Tím, že budete informováni o nejnovějších technologiích a osvědčených postupech při výběru, instalaci, kalibraci a údržbě měřidel, mohou podniky zajistit, že jejich systémy měření tlaku zůstanou přesné, spolehlivé a připravené na budoucnost.
