Nesprávný výběr rozsahu měření a vždy se pokazí přesnost? Běžné chyby při používání tlakových měřidel odhalených!

Následuje relevantní znalosti o „přesnosti“ a „rozsahu měření“ tlakové měřidla .

I. Accuracy

1. Definice
Rozsah odchylky mezi naměřenou hodnotou tlakového měřidla a skutečnou hodnotou je obvykle vyjádřen jako procento plného měřítka.
2. Grade
Průmyslový standard: 1,0 stupeň, 1,6 stupeň, stupeň 2,5 (obvykle se používá v Číně); 0,5 stupeň, 1,0 stupeň (vysoká přesnost)
3. Chyba měření
Pokud je rozsah měření 10MPa a přesnost je stupeň 1,6, přípustná chyba je ± 10 MPa * 1,6% = ± 0,16 MPa.
4. Návrh školy
Podle požadavků na proces, pro obecné průmyslové použití, zvolte stupeň 1.6; Pro laboratoře, letecký průmysl (letadlové lodě) nebo ropné a chemické aplikace, vyberte stupeň 0,5.

II.Measurement rozsah
1. Definice
Maximální hodnota, kterou může měřič tlaku měřit (například 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2. PrincipChoice Princip
Pravidelné použití: Pracovní tlak by měl být mezi 1/3 a 2/3 rozsahu (například pokud je pracovní tlak 0,4 MPa, doporučuje se vybrat 0 - 0,06 MPa nebo 0 - 1 MPa).
3. Riziko přetížení
Nadměrné používání nad určeným rozsahem po dlouhou dobu poškodí nástroj. Maximální přípustný tlak je obvykle 130% rozsahu (v závislosti na modelu).

III. Vztah mezi přesností a rozsahem měření
1. Korelace
Pro stejný stupeň přesnosti je větší rozsah měření ve větší absolutní chybě (1,6 gardní tlakový měřidlo; v rozmezí 10 MPA, chyba = ± 0,16 mPa. Při rozsahu 100 mPa, chyba = ± 1,6 MPa).
2. ekonomické
Nástroje s vysokou přesností způsobují náklady, což vyžaduje pečlivou kompromisovou analýzu.
Příklad pro měření tlaku 0,5 MPA:
Eelect A 0 ~ 0,6MPA rozsah rozsahu (1,6 stupně) Chyba = ± 0,0096MPa
Eelect A 0 ~ 10MPA rozsah rozsahu (1,6 stupně) Chyba = ± 0,16MPa (nedoporučoval)

IV. Další ovlivňující faktory
1.Ambientní teplota
Změny teploty mohou představovat další chyby (například 0,4% na 10 ℃)
2. Charakteristiky media

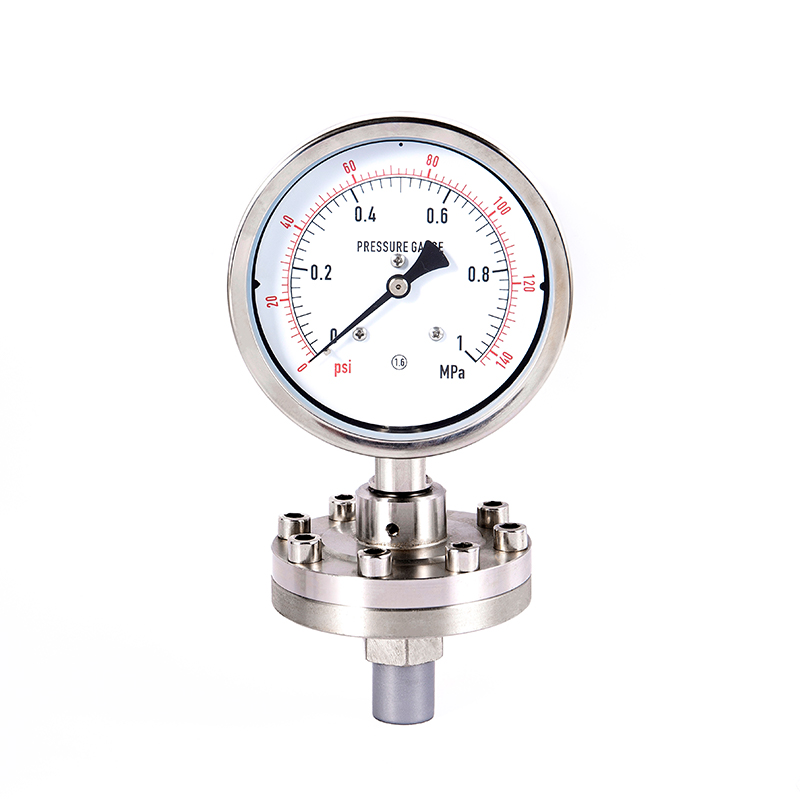

Korozivní, viskózní a částicová média vyžadují použití specializovaných materiálů (jako jsou měřidla 316/316L, měřidla bránice).
3.Instalace
Skutečná přesnost může ovlivnit přímá instalace, instalace závitem nebo příruby.

Summariz
Při výběru tlakového měřidla je nutné komplexně zvážit skutečný rozsah tlaku, požadavky na přesnost a střední podmínky. Upřednostňují zajištění toho, aby pracovní tlak byl v rozsahu rozsahu měření 1/3 až 2/3, a vyberte vhodnou přesnost pro dosažení nejlepšího poměru výkonu nákladů.
