Nárazuvzdorný manometr

V komplexním prostředí průmyslové výroby stabilita měření tlaku přímo ovlivňuje bezpečnost zařízení a efektivitu výroby. Obyčejný tlakoměry jsou náchylné k chvění ukazatele, nepřesným údajům a dokonce k poškození mechanismu v prostředí s vibracemi nebo pulzy. Oproti tomu tlakoměry odolné proti otřesům se se svým unikátním designem staly „povinnou“ výbavou v podmínkách vibrací. Tento článek provede hloubkovou analýzu ze tří dimenzí: modelu, struktury a materiálu, která vám pomůže provést přesný výběr a aplikace.

Model

Model tlakoměru odolného proti otřesům obvykle obsahuje základní informace, jako je rozsah měření, konstrukční forma a způsob instalace. Vezměme si jako příklad mainstreamovou sérii YN:

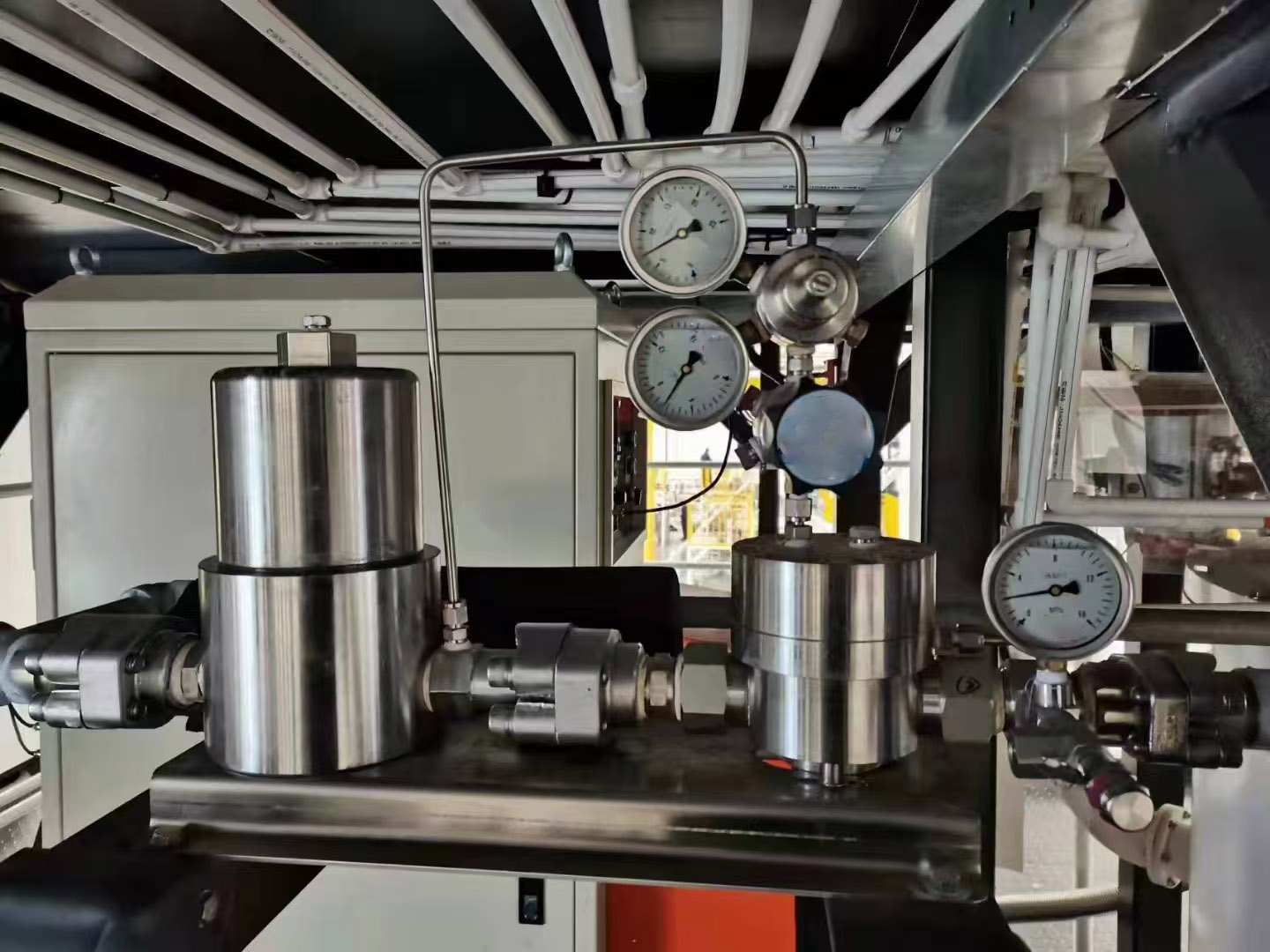

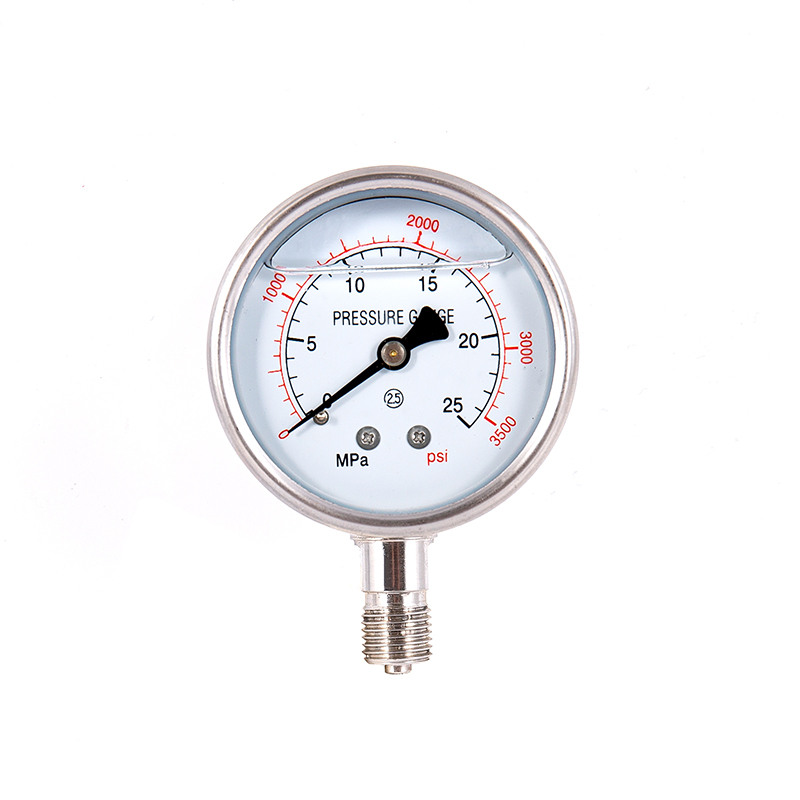

·YN-60: Y znamená manometr, N znamená odolnost proti nárazu, 60 představuje průměr číselníku (v mm). Bez přípony se předpokládá, že se jedná o radiálně bezhrannou instalaci, vhodnou pro malá a středně velká zařízení (jako jsou vzduchové kompresory, hydraulická čerpadla)

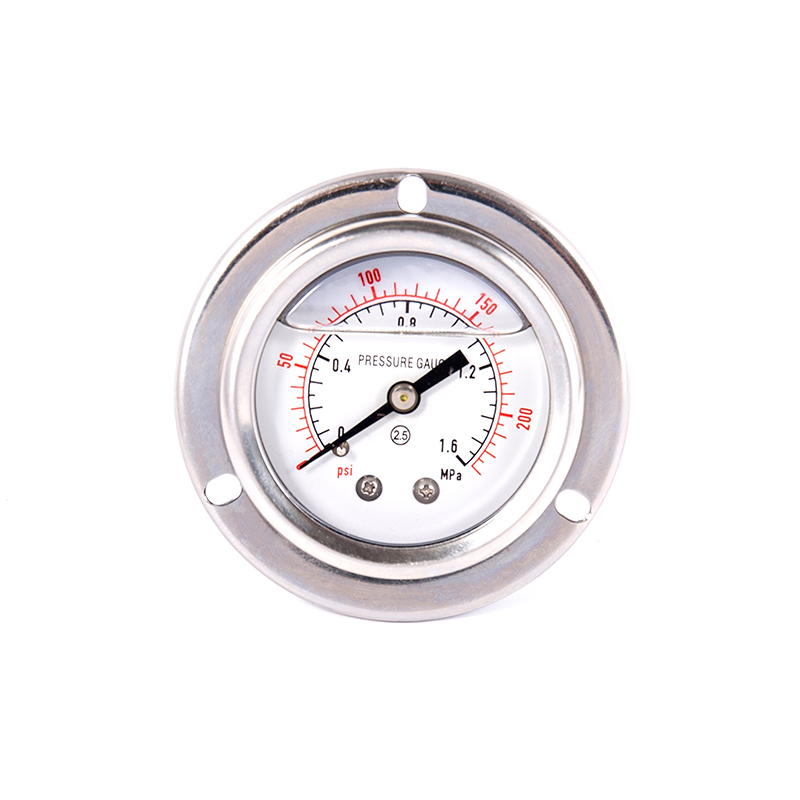

·YN-100ZQ: "ZQ" označuje axiální montáž na okraj, která je vhodná pro zabudování do panelu rozvaděče, aby se zabránilo přenosu vibrací. Běžně se používá ve scénářích se silnými vibracemi, jako jsou lodní strojovny a důlní stroje.
Princip výběru: Na základě intenzity vibrací (např. pokud vibrace zařízení překročí 3,5 m/s, je třeba zvolit typ odolný proti otřesům), charakteristik média (např. korozivní prostředí vyžaduje nerezový materiál) a instalačního prostoru se provádí komplexní výběr.

Konstrukční návrh

Stabilita tlakoměru odolného proti nárazům vychází ze tří základních konstrukcí:
Dvojitý systém tlumení
· Fyzická vyrovnávací paměť: Pouzdro hodinek je naplněno vysoce viskózním silikonovým olejem nebo glycerinem (v souladu s normami ISO VG 1000), který absorbuje přes 80 % energie mechanických vibrací a snižuje amplitudu pohybu ukazatele o 80 %.
· Konstrukce těsnění: U axiálního typu s montáží na okraj (jako je YN-100ZQ) se k izolaci tlumicí kapaliny a polohovacích kolíků používá dvouvrstvé sklo, které zabraňuje, aby únik oleje ovlivnil přesnost.

Optimalizace dynamické odezvy: U aplikací zahrnujících pulzující tlak, jako jsou kompresory a čerpadla, toho dosahuje tlakoměr odolný proti otřesům prodloužením dráhy pohybu ukazatele (například použitím spirálové pružinové trubky), přeměnou okamžitého kolísání tlaku na postupné změny, čímž je zajištěna dlouhodobá stabilita s přesností ±1,6 %.

Vyberte podle materiálu
Materiál přímo určuje odolnost proti korozi, teplotní odolnost a životnost tlakoměru.
Pouzdro a konektor:
· Nerezová ocel: Odolné vůči kyselé a alkalické korozi, vhodné pro chemický a farmaceutický průmysl. Může fungovat stabilně ve scénářích s vysokou poptávkou, jako je jaderná energetika a zpracování potravin.
· Slitina mědi: Nízká cena, snadné zpracování, běžně používané v hydraulických systémech bez silných korozivních účinků. Je však třeba zabránit tomu, aby přišel do kontaktu s čpavkovým médiem (jelikož je náchylný ke korozi pod napětím).

Pružinová trubka a pohyb:
· Fosforový bronz: Má dobrou elasticitu a je odolný proti únavě. Je vhodný pro prostředí s vysokou teplotou (od -10 ℃ do 60 ℃), například v běžném průmyslovém zařízení.
· Nerezová ocel: Odolává deformaci i při vysokých teplotách (-40℃ až 200℃), vhodná pro parní potrubí a vysokoteplotní reakční nádoby.

Tlumicí kapalina a těsnění:
·Silikonový olej: Má širokou teplotní toleranci - netuhne při -40 ℃ a neodpařuje se při 200 ℃. Je preferovanou volbou pro vysokoteplotní aplikace (jako je hydraulický systém vstřikovacích lisů).
·Těsnění z nitrilové pryže: Odolné vůči oleji, ale ne vůči rozpouštědlům. Fluorkaučuková těsnění vydrží silná korozivní média, ale jsou dražší.

Scénáře aplikací a návrhy výběru
Scénáře, kdy je povinný měřič tlaku odolný proti zemětřesení
· Silné vibrační prostředí: Lodní strojovna (zrychlení vibrací větší než 5 m/s²), důlní drtiče, vybrané modely axiální instalace.
Pulzující tlakové médium: Výstup pístového kompresoru (pulsace do 0,2 MPa), hydraulický systém vstřikovacího stroje (nárazová frekvence 30-50 Hz). Přednostně volte struktury s nárazníkovými šrouby.

Klíčové parametry pro výběr
·Rozsah: Pokrývá 1,5násobek pracovního tlaku (například pro pracovní podmínky 10 MPa zvolte 0 - 16 MPa). Vyhněte se dlouhodobému provozu v plném rozsahu, aby se zabránilo únavě pružinové trubky.
·Připojení: Vyberte vhodný závit podle vybavení (jako G1/2, M20*1,5). Pro korozivní média použijte konektory z nerezové oceli 316L.

Údržba a instalace: Prodloužená životnost
·Instalační specifikace: Instalujte svisle a zajistěte, aby byla tlumicí kapalina rovnoměrně rozložena. Úhel sklonu by měl být ≤ 30°; pro hlavní zdroje vibrací by měla být v případě potřeby přidána tlumicí trubice.
·Pravidelná údržba: Kalibrujte jednou za 24 měsíců. V prostředí s vysokou teplotou (nad 80 °C) kontrolujte stav silikonového oleje každých 12 měsíců. Pokud se olej zakalí nebo uniká, je třeba jej okamžitě vyměnit.
·Manipulace v extrémním prostředí: -20 °C a nižší: Teploměry naplněné olejem a glycerinem jsou zakázány. K dispozici je alternativní nízkoteplotní silikonový olej. Ve vysoce korozivním prostředí je třeba pravidelně kontrolovat neporušenost pasivační vrstvy nerezového povrchu.

Výběr a použití nárazuvzdorných tlakoměrů vyžaduje kombinaci technologie a zkušeností. Od základních průmyslových aplikací YN-60 po složité pracovní podmínky YN-150ZQ, od hospodárnosti slitin mědi po vysokou odolnost nerezové oceli 316L proti korozi, každý detail odráží řemeslnou zručnost průmyslového designu. Vyberte si speciální tlakoměry Wuxi pro zajištění bezpečnosti vaší průmyslové výroby.
