Jak funguje magnetický klapkový hladinoměr? Kus článku vám to jasně vysvětlí!

V rozsáhlém průmyslovém výrobním systému je měření hladiny kapalin jako přesné „moudré oko“, které hraje klíčovou roli při zajišťování stabilního a efektivního provozu výrobního procesu. Přesná detekce hladiny kapalin má velký význam, od velkých zásobníků v petrochemickém průmyslu, přes zásobníky kotlové vody v energetice až po výrobní zásobníky v potravinářském a nápojovém průmyslu. A magnetický klapkový hladinoměr se svým jedinečným pracovním principem a vynikajícími výkonnostními výhodami se stal důvěryhodným nástrojem pro měření hladiny kapalin v mnoha průmyslových oblastech.

I. Princip činnosti: Důmyslná kombinace vztlaku a magnetismu

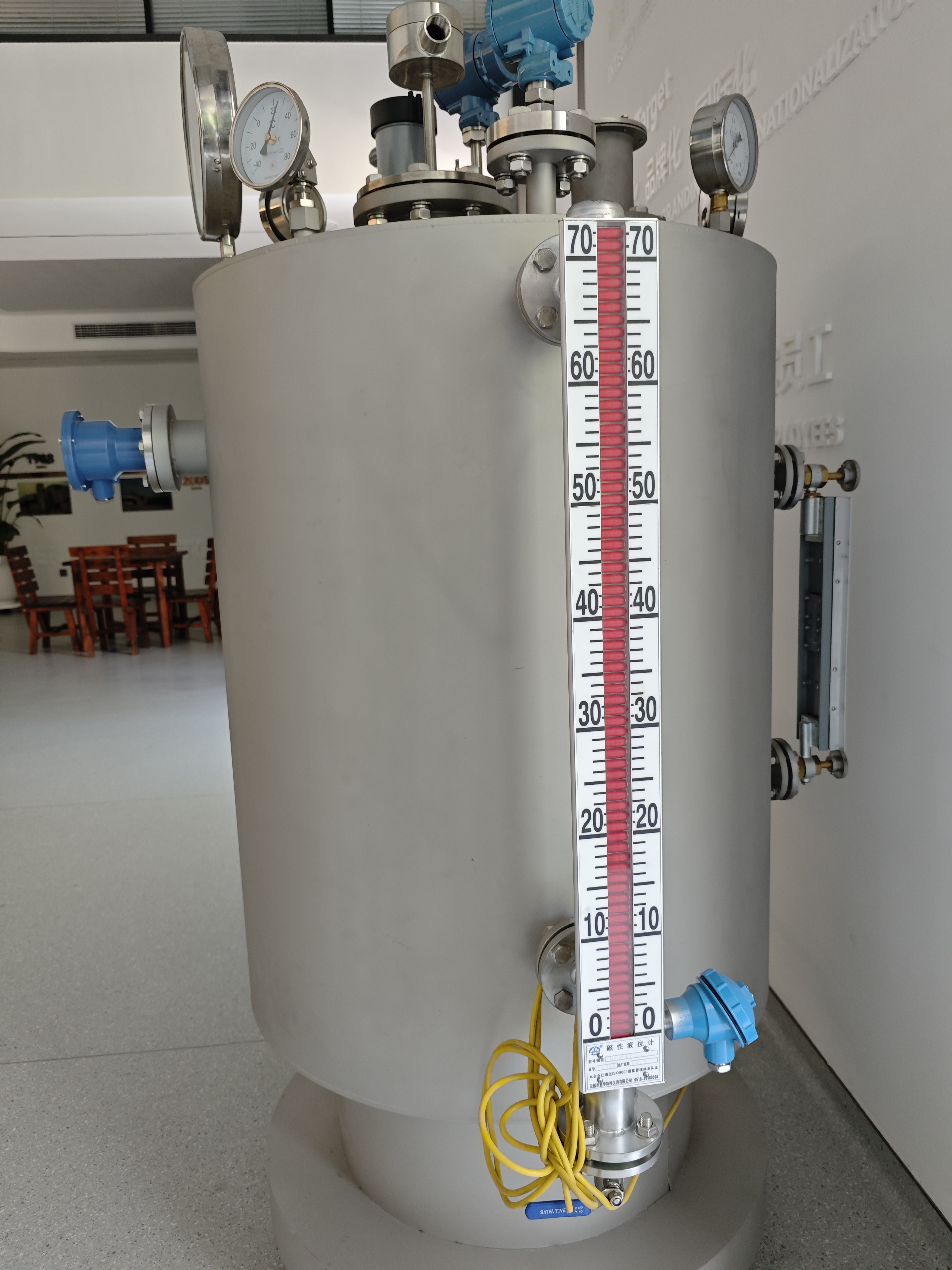

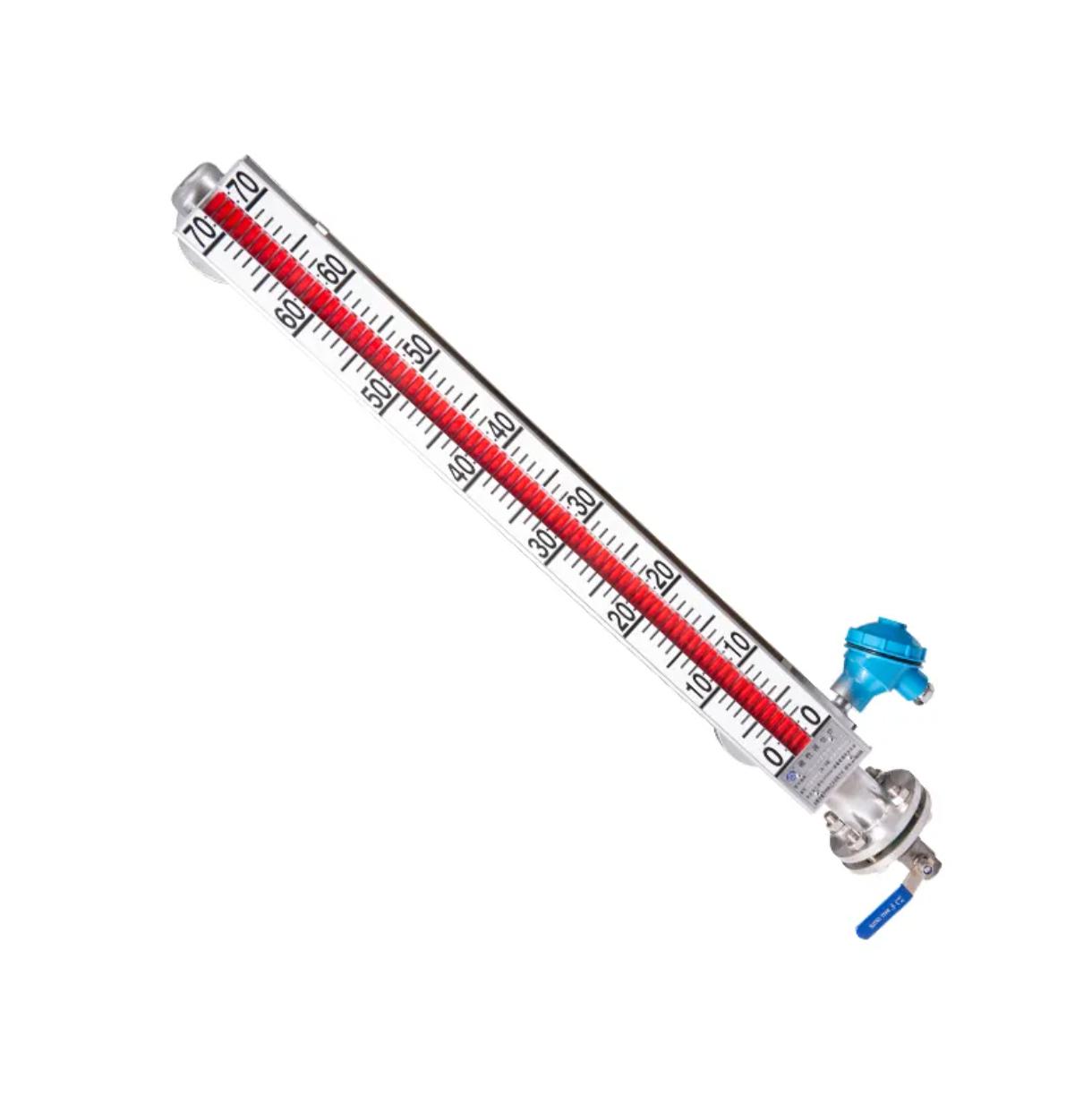

Konstrukce magnetického klapkového hladinoměru je inspirována principem vztlaku a interakce magnetismu. Skládá se především z hlavní trubice připojené k měřené nádobě, magnetického plováku s permanentními magnety uvnitř a vnějšího zobrazovacího panelu (složeného z červených a bílých dvoubarevných magnetických výklopných sloupků). Když se změní hladina kapaliny v měřené nádobě, magnetický plovák uvnitř hlavní trubky se bude synchronně pohybovat nahoru a dolů v důsledku vztlakového efektu. Kromě toho ocel s permanentním magnetem uvnitř plováku pohání magnetický výklopný sloupek na externím zobrazovacím panelu, aby se otáčel o 180 stupňů prostřednictvím magnetického spojovacího efektu. Když hladina kapaliny stoupne, překlápěcí sloupec se změní z bílé na červenou; když hladina kapaliny klesne, překlopný sloupec se změní zpět z červené na bílou. Prostřednictvím změny barvy výklopného sloupku mohou lidé intuitivně a jasně odečítat výšku hladiny kapaliny a dosáhnout tak vizuálního sledování hladiny kapaliny. Tato bezdotyková metoda měření nejenže zamezuje poruchám způsobeným mechanickým třením u tradičních hladinoměry kapalin , ale také zajišťuje bezpečnost a spolehlivost procesu měření. I v drsném průmyslovém prostředí může fungovat stabilně.

II. Výhody produktu: Plně splňuje průmyslové požadavky
Intuitivní a přehledný displej
Zobrazovací panel magnetického klapkového hladinoměru je navržen jedinečně. Značky a čísla na stupnici byly zesíleny, což výrazně zlepšilo viditelnost a pozorovací úhel. Ať už ve venkovních skladovacích nádržích vystavených silnému světlu nebo ve vnitřních výrobních dílnách s tlumeným osvětlením, mohou operátoři snadno a rychle odečítat údaje o hladině kapaliny. Dvoubarevný design výklopného sloupku je ještě poutavější, jasně rozlišitelný v různých okolních světelných podmínkách a poskytuje velké pohodlí pro monitorování hladiny kapalin během výrobního procesu.

Pohodlné pro instalaci a údržbu
Je přijat modulární design s jednoduchou hlavní strukturou. Mezi hlavní komponenty patří hlavní trubka, plovák, zobrazovací panel a připojovací příruba. Nejsou zde žádné složité pohyblivé části. Způsoby instalace jsou flexibilní a rozmanité. Boční typ je vhodný pro velké vertikální nádoby, jako jsou nádrže na skladování oleje a nádrže na hasicí vodu; typ s horní montáží je určen pro kulové nádrže, horizontální nádrže atd., kde je horní otvor omezen. Kromě toho je hladinoměr vybaven uzavíracím ventilem. Když je v pozdější fázi potřeba čištění, údržba nebo výměna součástí, lze jej provozovat bez zastavení stroje, což účinně snižuje náklady na údržbu a čas a zvyšuje efektivitu výroby.

Široká použitelnost
Má vynikající odolnost vůči tlaku a teplotě. Horní mez pracovního tlaku může dosáhnout 1,0 MPa a rozsah pracovních teplot pokrývá -20 ℃ až 200 ℃. Dokáže se přizpůsobit extrémním pracovním podmínkám, jako je vysokoteplotní pára a nízkoteplotní zkapalněný plyn. Pro viskózní nebo snadno tuhnoucí média lze volitelně zvolit parní plášť nebo elektrické topné zařízení, které zajistí tekutost média během procesu měření a zaručí přesnost měření. Mimořádně dobře funguje také z hlediska antikorozních a nevýbušných schopností. Nabízí vnitřní vložku a plastové typy hladinoměrů kapalin speciálně navržené pro drsná korozivní prostředí, schopné odolat silným korozivním médiím, jako je kyselina fluorovodíková a koncentrovaná kyselina sírová. Zároveň získal dvojí certifikaci pro nevýbušný typ (Exd IIC T6 Gb) a jiskrově bezpečný typ (Ex ia IIC T6 Ga), s úrovní ochrany IP66/IP67. Lze jej bezpečně používat při skladování a přepravě ropy a plynu, stejně jako ve farmaceutických a jiných hořlavých a výbušných místech.

Vysoká přesnost a spolehlivost:
Díky své stabilní struktuře a pokročilým principům měření má magnetický klapkový hladinoměr vysokou přesnost měření a chybu lze kontrolovat v malém rozsahu. Během dlouhodobého používání není snadno ovlivněn vnějším rušením a může vždy udržovat spolehlivý výkon, poskytovat přesné údaje o hladině kapaliny pro průmyslovou výrobu a účinně předcházet poruchám zařízení a výrobním nehodám způsobeným abnormálními hladinami kapalin.

III. Oblasti použití: Usnadnění rozvoje různých průmyslových odvětví
Ropný a chemický průmysl
Při procesech rafinace ropy a chemické výroby má velký význam sledování hladiny kapalin v různých skladovacích nádržích a reakčních nádobách. Magnetické klapkové hladinoměry mohou v reálném čase zobrazovat výšku hladiny kapaliny v surové naftě, rafinovaných ropných produktech a chemických surovinách. V kombinaci s magnetickými spínači mohou dosahovat funkcí alarmu vysoké a nízké hladiny kapaliny, čímž účinně zabraňují incidentům, jako je přetečení nebo vyprázdnění nádrže. Například v oblasti skladovacích nádrží velké ropné rafinérie lze pomocí magnetických klapkových hladinoměrů ve spojení s automatizovaným řídicím systémem dosáhnout vzdáleného monitorování a automatického doplňování kapalin, což výrazně zvyšuje bezpečnost výroby a efektivitu řízení.

Energetický průmysl
Hladina vody v nádrži kotlové vody je klíčovým ukazatelem pro bezpečný provoz elektrárny. Magnetický chlopňový hladinoměr s designem odolným vůči vysokým teplotám a izolačními opatřeními parního pláště dokáže přesně měřit hladinu vody při teplotách nad 200 ℃. Dokáže také detekovat a předcházet haváriím suchého spalování kotle nebo přetečení vody způsobeným falešnou hladinou vody. Po nasazení pokročilých magnetických klapkových hladinoměrů v určité tepelné elektrárně se výrazně snížila chyba měření hladiny vody, výrazně se zlepšila provozní stabilita a byla zajištěna nepřetržitá a stabilní dodávka elektřiny.

Potravinářský a nápojový průmysl
V hygienickém výrobním prostředí jsou hygienické požadavky na zařízení pro měření hladiny kapalin extrémně vysoké. Magnetický hladinoměr plastového typu klapky využívá tělesa z materiálu FDA a potravinářské těsnicí kroužky a jeho plně uzavřená struktura účinně zabraňuje růstu bakterií. Je široce používán pro monitorování hladiny kapalin v zařízeních, jako jsou nádrže na fermentaci piva a nádrže na skladování mléčných výrobků, což zajišťuje hygienickou bezpečnost a stabilitu kvality procesu výroby potravin a nápojů.

IV .Místo instalace a požadavky na prostředí
Kontrola svislosti: Těleso hladinoměru musí být zcela kolmé k zemi, s chybou úhlu sklonu ≤ 2°. Doporučuje se kalibrovat pomocí hladinoměru. Při instalaci se doporučuje vyhradit prostor ≥ 100 mm ve spodní části tělesa a okraj ≥ 50 mm nahoře, aby se zabránilo vlivu tepelné roztažnosti a smršťování.
Vyhněte se zdrojům rušení: Instalace je zakázána v silných magnetických polích (do 30 metrů od velkých motorů), v oblastech se silnými vibracemi (intenzita vibrací > 5 mm/s) nebo v oblastech se zdroji vysokoteplotního záření (＞60℃). To může vést k selhání magnetické spojky nebo mechanickému poškození.
Kompatibilita s médiem: Materiál těla (jako je 304SS/316L) musí být odolný proti korozi média a těsnicí povrch příruby by měl používat těsnění z PTFE. Pro média s nadměrným obsahem chloridů by měly být zvoleny dvoufázové nerezové materiály.

Vyhněte se zdrojům rušení: Instalace je zakázána v silných magnetických polích (do 30 metrů od velkých motorů), v oblastech se silnými vibracemi (intenzita vibrací > 5 mm/s) nebo v oblastech se zdroji vysokoteplotního záření (＞60℃). To může vést k selhání magnetické spojky nebo mechanickému poškození.
Kompatibilita s médiem: Materiál těla (jako je 304SS/316L) musí být odolný proti korozi média a těsnicí povrch příruby by měl používat těsnění z PTFE. Pro média s nadměrným obsahem chloridů by měly být zvoleny dvoufázové nerezové materiály.
