1. Přehled
Tento vysílač tlaku vzduchu má vysokou citlivost, vysokou přesnost a silnou schopnost proti přetížení. Senzor a zesilovací obvod jsou vyráběny importovanými senzory a jsou vysoce integrované; Hliníkový povrch z tlakově lité slitiny je lakovaný a nulový bod a zisk obvodu není třeba upravovat; Silná odolnost proti rušení, odolnost vůči kyselinám a zásadám, dlouhodobá stabilita a spolehlivost.
2. Jak to funguje

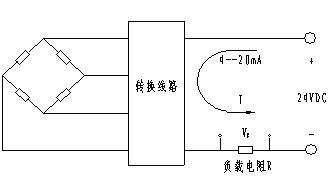

Vysílač tlaku vzduchu je vyroben z dovezených tlakových čipů a citlivé součásti jsou difúzí nebo iontovou implantací formovány do odporu a spojeny s Wheatstoneovým můstkem a pod můstkem je pomocí technologie mikroobrábění vytvořena tlakově citlivá membrána. Když je na membránu aplikován tlak, hodnota odporu se mění a je generován linearizovaný výstupní signál, který je úměrný použitému tlaku. K Wheatstoneovu můstku přidáme stejnosměrný napájecí zdroj a ten vytvoří výstup signálu stejnosměrného napětí. Po sekundární konverzní lince dvouvodičové systém 4mA ~ 20 mA výstup je realizován.
3. Funkční charakteristiky
◆ Dobrá stabilita, plnost, nulová dlouhodobá stabilita až 0,2 % FS/ rok. V rozsahu kompenzační teplota 0 °C~ 70 °C, teplotní posun je menší než 0,2 % FS, a teplotní posun je menší než 0,5 % FS v celém přípustném rozsahu provozních teplot.
◆ Díky zpětné ochraně a ochrannému obvodu omezujícímu proud nedojde k poškození vysílače, když se kladný a záporný pól během instalace přehodí, a vysílač automaticky omezí proud uvnitř 35 mA když je to abnormální.
◆ Pevná konstrukce, pohyblivé části, vysoká spolehlivost, dlouhá životnost, snadná instalace, jednoduchá konstrukce, ekonomická a odolná.
