Co je měřič tlaku v kapsli? Struktura a parametry tlakoměru kapsle

V oblasti nízkotlakého měření mají kapslové tlakoměry významné postavení díky své vysoké přesnosti a stabilitě. Ať už jde o monitorování nízkého tlaku v plynovodech, ventilačních systémech nebo chemických reakčních nádobách, jejich přítomnost je vidět všude. Dnes se podrobně ponoříme do významů modelu, konstrukčního složení a výběru materiálu kapslových tlakoměrů.


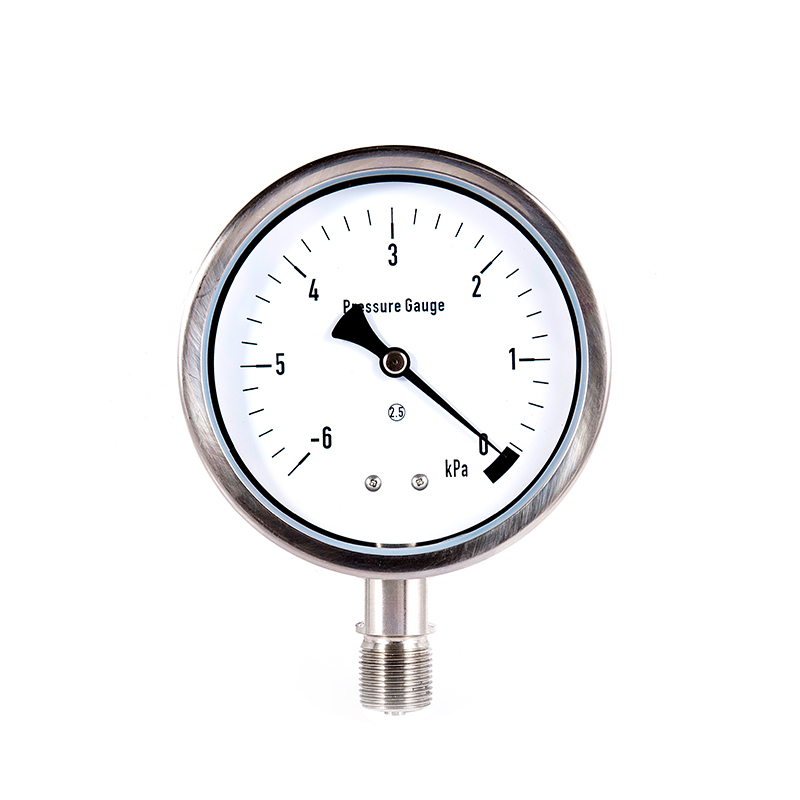

Tlakoměr kapsle: Model
Základní model: Začíná na „YE“, kde „Y“ znamená tlakoměr a „E“ konkrétně odkazuje na strukturu membrány (na rozdíl od „Y“ u běžných tlakoměrů pružinových trubek).
Průměr ciferníku: Číslo bezprostředně následující za základním sériovým číslem udává průměr číselníku (jednotka: mm). Například YE-100 znamená průměr číselníku 100 mm, zatímco YE-150 je 150 mm. Čím větší je číselník, tím vyšší je přesnost čtení, takže je vhodný pro scénáře vyžadující pozorování na velké vzdálenosti.
Identifikátor speciální funkce: Některé modely budou mít další písmena označující speciální funkce. Například v "YE-100B" může "B" označovat nerezový ocelový materiál s hranami; v "YE-100Z" označuje "Z" axiální instalaci (výchozí je radiální instalace).
Například: "YE-100BZ" označuje "materiál z nerezové oceli, průměr číselníku 100 mm, axiálně namontovaný manometr kapsle". Pouhým pohledem na číslo modelu můžete rychle zjistit, zda splňuje vaše požadavky na použití.

Strukturální rozdělení měřidla tlaku kapsle
Ačkoli manometr kapsle není velký, jeho vnitřní struktura je důmyslně navržena a všechny komponenty spolupracují pro dosažení přesného měření nízkého tlaku.

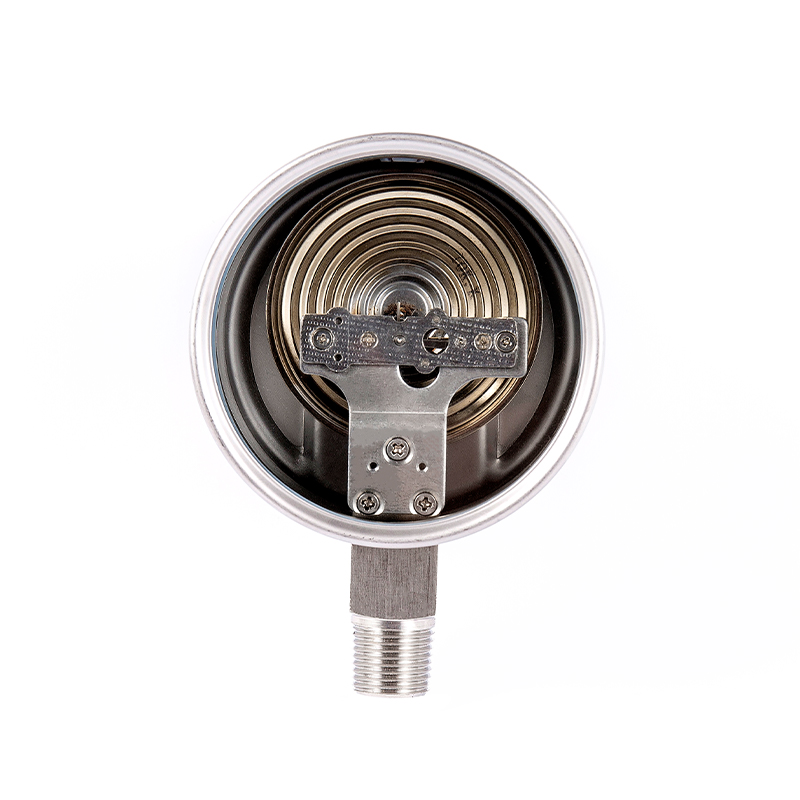

Měřicí prvek jádra: Kapsle
Vzniká svařením okrajů dvou kovových membrán (obvykle ze slitiny mědi nebo nerezové oceli), čímž vznikne utěsněná plochá kruhová krabice. Když měřené médium vstoupí do membránové skříně, membrána podstoupí pružnou deformaci (expanzi nebo kontrakci) v důsledku působení tlaku. Toto je „zdroj energie“ pro měření tlaku.
Přenosový mechanismus: Zesiluje malé posuny
Deformace membrány je extrémně malá. Musí být zesílen prostřednictvím převodových mechanismů, jako jsou ojnice a ozubená kola, než bude moci pohánět ukazatel k otáčení. Tento proces je podobný "principu páky", převádí drobné změny tlaku na viditelné posunutí ukazatele.
Systém indikace: Vizuálně zobrazuje hodnoty tlaku
Obsahuje ukazatele a číselníky. Jednotky stupnice jsou většinou KPa (kilopascaly) nebo MPa (megapascaly, běžně používané pro aplikace s nízkým dosahem). Některé speciální modely mohou také označovat jednotky, jako je sloupec, což usnadňuje čtení v různých scénářích.
Shell a připojení
Vnější plášť chrání vnitřní součásti a také plní funkce prachotěsné a odolné proti vlhkosti; konektory slouží k připojení měřeného potrubí, přivádějícího střední tlak do kapsle. Specifikace rozhraní, jako je (M20*1,5), musí odpovídat potrubí.

Výběr materiálu a scénáře aplikace
Materiál membránového tlakoměru přímo ovlivňuje jeho korozivnost, životnost a použitelné prostředí. Při jeho výběru je třeba vzít v úvahu vlastnosti měřeného média.
1. Materiál membránového boxu:
Slitina mědi: Nízká cena a dobrá elasticita, vhodná pro měření nekorozivních plynů (jako je vzduch, dusík) nebo neutrálních kapalin.
Nerezová ocel: Vykazuje silnou odolnost proti korozi a lze ji použít pro měření médií se stopovými korozivními látkami (jako jsou mírně kyselé plyny, pára ve vlhkém prostředí). Je odolnější v chemickém průmyslu, pobřežních oblastech atd.
2. Materiál pláště:
Obyčejná uhlíková ocel: Povrchově upravená barvou, nízká cena, vhodná do suchého a nekorozivního vnitřního prostředí.
Nerezová ocel: Vyšší úroveň ochrany, schopná odolat vlhkosti, prachu a mírným korozivním plynům, vhodná pro venkovní nebo drsná prostředí.
3. Těsnicí materiál:
Těsnění mezi spojem a pouzdrem se obvykle provádí pomocí nitrilové pryže nebo silikonové pryže. Nitrilová pryž má dobrou odolnost vůči oleji, zatímco silikonová pryž je odolnější vůči vysokým teplotám. Výběr materiálu lze provést na základě teploty a vlastností média.

Přestože se kapslové tlakoměry používají hlavně v "nízkotlakých polích", jsou nepostradatelné v průmyslových odvětvích, jako je bezpečnost plynu, monitorování životního prostředí a zpracování potravin. Aby bylo možné co nejlépe využít jejich hodnotu ve správné poloze, je nutné pochopit jejich modelový význam, pochopit konstrukční principy a vybrat vhodné materiály. Při příštím nákupu se můžete podívat na tuto příručku, abyste snadno našli vhodný model!
