Tlakový měřič: Komplexní interpretace od detailů konstrukce po operační mechanismus

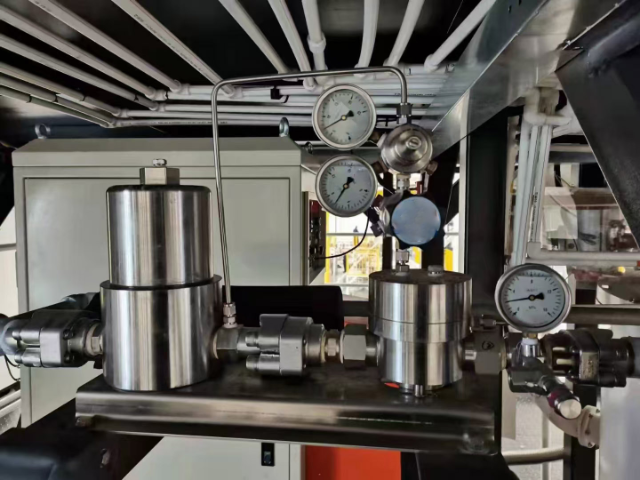

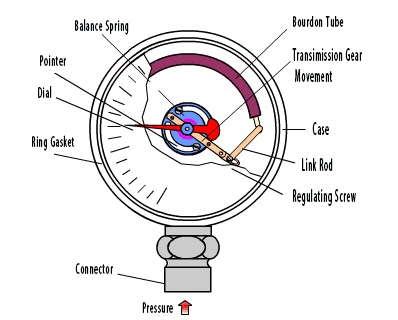

1. Hlavní struktura tlakového měřidla

01 Elastic citlivý prvek

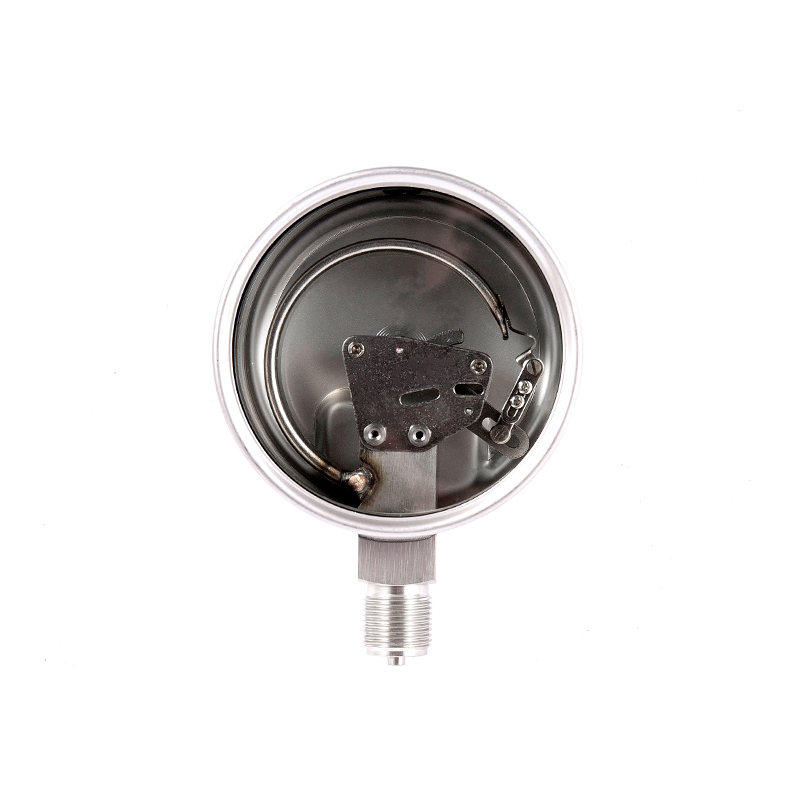

· Trubka Bourdon: Nejběžnějším elastickým prvkem je ve formě tvaru C, spirály nebo spirálu a je vyroben z měděné slitiny nebo nerezové oceli. Když je interiér pod tlakem, trubice Bourdon se rozšíří směrem ven, což způsobí otáčení ukazatele.
· Membrána: Používá se pro měření nízký tlak a korozivitu meduim, vyrobené z kovu nebo gumy, které se deformuje po ovlivnění tlaku.
· BULLOWS: Vhodné pro měření velmi malých tlaků, s velkou deformací a vysokou citlivostí.

02 Transimission Gear
· Link Pod: Připojte elastické prvky a mechanismus převodovky k přenosu posunu deformace.
· Gear ve tvaru ventilátoru: Převede lineární pohyb na rotační pohyb a zesiluje úhel vychylování ukazatele.
· Malé ozubené komory: zalévá se sektorovým zařízením a řídí hřídel ukazatele, aby se otáčel.

03 označující zařízení
· Ukazatel: Zobrazuje aktuální hodnotu tlaku a obvykle se používá ve spojení s číselníkem.
· Dial: Označuje tlakové jednotky (MPA, tyč, PSI atd.) A různé rozsahy měření odpovídají různým rozsahu měřítka.

04 Shell a spojovací komponenty
· Případ: Chrání vnitřní mechanismus. Materiál je buď plastová, nerezová ocel nebo slitina hliníku. Někteří odolné proti šokům tlakové měřidla jsou naplněny olejem (jako je silikonový olej nebo glycerin) uvnitř, aby se snížily vibrace.
· Připojení: Používá se k připojení testovaného systému. Mezi běžné standardy vlákna patří G1/2, NPT, BSP atd.


2. pracovní princip tlakového měřidla

01 Propagace tlaku
· Měřené médium (plyn nebo kapalina) vstupuje do tlakového měřidla rozhraním a působí na elastický prvek (jako je Bourdon trubice, membrána nebo měchy).

02 Deformace elastického prvku
· Typ trubice Bourdon: Jak se tlak zvyšuje, trubice Bourdon se postupně narovná (v případě trubice ve tvaru C) nebo se rozšiřuje (v případě spirálové trubice) v důsledku vnitřního tlaku, což má za následek posun.
· Typ bránice: Tlak způsobuje, že střed bránice podstoupí deformaci ohybu a posunutí se liší podle tlaku.
· Typ směry: Axiální expanze a kontrakce, vhodné pro měření velmi malých tlaků.

03 Amplifikace mechanického přenosu
Mírná deformace elastického prvku je přenášena mechanismem propojení na odvětvové ozubené kola, který pak řídí malé rychlostní stupeň, aby se otáčel a způsobil, že se ukazatel odkloní. Funkcí systému přenosového mechanismu převodovky je amplifikovat posun, což umožňuje ukazateli jasně označit tlakovou hodnotu.

04 Indikace ukazatele
Ukazatel se pohybuje na číselníku a ukazuje na odpovídající tlakovou hodnotu. Například:
· Pokud je tlak 0, ukazatel by měl ukazovat na značku „0“ (pokud není přesné, je vyžadována nulová nastavení).
· Když se tlak zvyšuje pro budování svalů, ukazatel se otáčí ve směru hodinových ručiček, což ukazuje na proudovou tlakovou hodnotu.

05 Mechanismus návratu k nulu
Po uvolnění tlaku se elastický prvek vrátí do původního stavu a ukazatel se pohybuje zpět do nulové polohy pod působením vlasů (nebo jaro).


3. Princip zpracování speciálních typů tlakových měřidel
01 Tlakový rozchod odolný proti šoku
· Vnitřní výplň oleje (silikonový olej nebo glycerin), aby se snížil dopad na ukazatel během vibrací
· Vhodné pro vibrační prostředí, jako jsou hydraulické stroje a kompresory

02 Diferenční měřidlo tlaku
· Pomocí duální trubice Bourdon nebo struktury duální membrány měří rozdíl mezi dvěma tlakovými zdroji.
· Používá se pro monitorování filtru, měřiče průtoku a další související aplikace.

03 Digitální měřidlo tlaku
· Pomocí tlakových senzorů (jako je piezorezistivní nebo kapacitní) k přeměně tlakových signálů na elektrické signály, které se poté digitálně zpracovávají a zobrazují.
· Může vydávat signály 4-20 mA nebo RS485, které jsou vhodné pro automatizované ovládání.

4.Summarize

· Mechanický měřič tlaku: Na základě deformace elastického prvku v kombinaci s rotací rychlostního stupně má jednoduchou strukturu a je snadné ji udržovat.
· Elektronický měřič tlaku: Digitální displej senzoru, vysoká přesnost, schopná vzdáleného přenosu dat
· Kritéria výběru: Vyberte příslušný typ založený na médiu, rozsahu tlaku a prostředí (vibrace, koroze).

Ačkoli je tlakový měřič malý, má zásadní význam v průmyslové bezpečnosti. Správné použití a údržba může zajistit dlouhodobý stabilní provoz.
