Základní průvodce pro model, strukturu a materiál fotoelektrického kontaktního tlakového měřidla

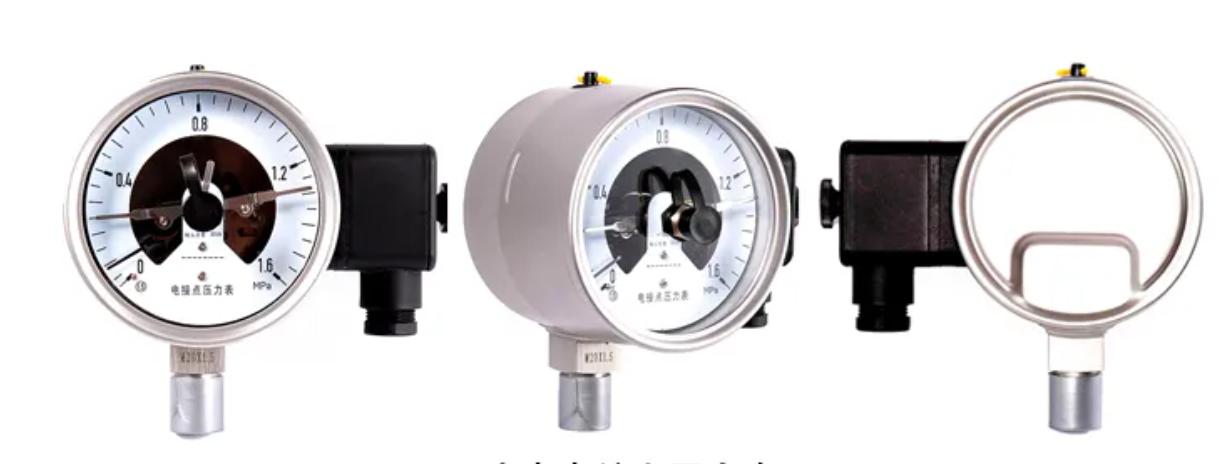

Fotoelektrický kontaktní tlakový rozchod

Fotoelektrický kontakt měřič tlaku je inteligentní nástroj, který integruje měření tlaku, zobrazení a automatické ovládání. Zjišťuje tlakovou hodnotu prostřednictvím technologie bezkontaktního fotoelektrického snímání a může vydat přepínací signál, když tlak dosáhne přednastaveného horního nebo dolního limitu, čímž ovládá start nebo zastavení vnějšího zařízení (jako jsou vodní čerpadla, motory, alarmy atd.).

Můžete to považovat za velmi „chytrý“ a „bezpečný“ tlakový spínač vybavený intuitivním vytáčením ukazatele.
Při kontrole průmyslové automatizace má přesnost monitorování tlaku a alarmu přímo ovlivňující bezpečnost a efektivitu výroby. Jádro výběrového procesu je jako klíčový nástroj jako klíčový nástroj jak s funkcemi měření, tak s kontrolními funkcemi, jeho výběr modelu, strukturálním designem a vlastnostmi materiálu. Dnes vás provedeme a rozebírat tyto tři základní rozměry a pomoci vám rychle uchopit klíčové body výběru.

1 ， běžné modely fotoelektrických kontaktních tlakových měřidel
· Série YXC: Základní typ fotoelektrického kontaktního tlaku, vhodný pro obecné průmyslové prostředí.
· Série YXG: Typ vysoké přesnosti, s přesností měření až do 0,5 stupně.
· Série YXK: Typ odolný proti výbuchu, vhodný pro hořlavé a výbušné prostředí.
· Série YXW: Sanitární typ. Speciálně navrženo pro potravinářský a farmaceutický průmysl.
· Série YXF: Typ odolný vůči korozi, vhodný pro vysoce korozivní média.

2, Struktura: Tři základní komponenty určují výkon nástroje
Struktura fotoelektrického kontaktního tlakového měřidla je navržena kolem „přesného měření spolehlivého alarmu“ a sestává hlavně ze tří hlavních modulů. Každá složka má jasné rozdělení odpovědnosti:

· Mechanismus měření: Hlavní komponentou je trubice Bourdon. Když naměřené médium vstoupí do trubice, tělo trubice podstoupí deformaci v důsledku tlaku a tato deformace se přenáší přes spojovací tyč pro otáčení ukazatele, čímž se dosáhne mechanického zobrazení tlakové hodnoty.

· Fotoelektrický konverzní mechanismus: Skládá se ze stínovací desky, světelného zdroje a fotoelektrického senzoru. Když se ukazatel (nebo stínovací deska spojená s ukazatelem) otočí do přednastavené polohy horní nebo dolní mezní polohy, stínovací deska blokuje nebo provádí zdroj světla a spustí fotoelektrický senzor, aby odeslal signál přepínače, čímž se dosáhne tlakového poplachu nebo ovládání.

· Shell a Junction Box: Shell chrání vnitřní komponenty, zatímco k propojení řídicího obvodu se používá box pro spojení. Některé modely mohou zahrnovat otvory pro rozptyl tepla nebo těsnicí struktury, které jsou vhodné pro různá prostředí.

3, Materiál: Klíčem je přizpůsobení pracovních podmínkám
Výběr materiálu by měl být založen na médiu, které má být měřeno (jako jsou korozivní kapaliny, vysokoteplotní plyny) a prostředí (jako je vlhkost, prach). Materiály základních komponent jsou následující.

· Trubka Bourdon:

Společná média (voda, vzduch): Slitina mědi (mosaz H62), nízké náklady a dobrá houževnatost;

Korozivní média (řešení kyselin a alkalií): 316L nerezová ocel se silnou odolnost proti korozi;

Vysokoteplotní médium (> 150 ℃): Slitina hastelloy, odolná vůči vysokým teplotám a tečení.

·Věc:

Normální prostředí: ABS inženýrský plast, lehký a izolační;

Tvrdá prostředí (venku, chemické zóny): 304 z nerezové oceli, odolná proti rezistenci, odolná vůči dopadu.

·Spojení:

V souladu s konstrukcí pružiny trubice, aby se zabránilo korozi způsobené různými kovy v médiu přicházejícím do kontaktu, se běžně používá 304 z nerezové oceli a mosazi.

· Těsnicí díly:

Nitril Rubber: Odolný vůči oleji a vodě, s teplotním rozsahem -40 až 120 stupňů Celsia.

Fluorinová guma: Vhodný pro silné korozivní a vysokoteplotní média s teplotním rozsahem -20 až 120 stupňů Celsia.

Shrnutí:
Pro výběr správného fotoelektrického kontaktního tlakového měřidla spočívá klíč v „porozumění modelu, který určuje požadavky, uchopí strukturu a výkon a vybere vhodný materiál pro konkrétní podmínky aplikace“.

Budeme také sdílet techniky instalace, kalibrace a praktického provozu nástroje. Pokud máte další návrhy nebo dotazy, neváhejte nás kdykoli kontaktovat! “
