Série Y Obecný tlak z nerezové oceli
Cat:Měřič tlaku
◆ Model: Y40 Y50 Y60 Y75 Y100 Y200 Y250 ◆ Použití: Tato řada nástrojů je vhodná pro měření tla...
Viz podrobnosti
Aplikace:

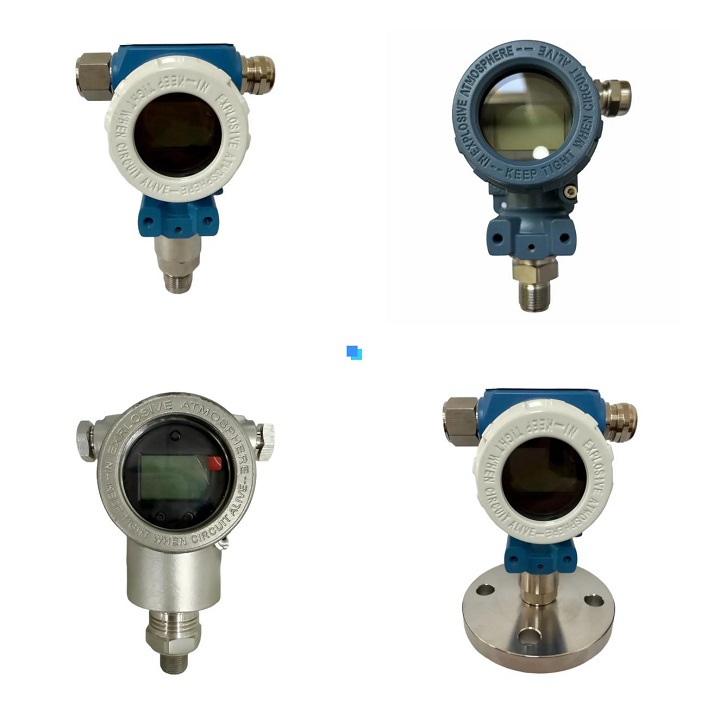

The vysílač se skládá ze světově vyspělých izolovaných difúzních křemíkových nebo skleněných mikrorozpouštěcích komponent citlivých na tlak a vysoce kvalitních integrovaných obvodů. Vyznačuje se vysokou kvalitou, nízkou cenou a schopností přizpůsobit se různým průmyslovým aplikacím. Výrobní materiály hlavního okruhu jsou pokročilé a vnější těsnění a vytvrzování jsou zcela izolované, splňují požadavky na nevýbušné, prachotěsné a další drsné pracovní podmínky. Výběrem různých procesních konektorů dokáže přesně měřit silná korozivní média, vysokoteplotní a nízkoteplotní média a viskózní média. Je vhodný pro různá prostředí automatického řízení, je široce používán v různých oblastech odolných proti výbuchu, jako je ropa, chemický průmysl, ocel, energetika, stavební materiály, textil, farmacie, potraviny, plyn, vědecké experimenty a vojenský průmysl atd. Realizuje měření, monitorování a kontrolu tlaku v každém procesu bod a poskytuje standardní výstup signálu DC 4~20 mA a komunikaci HART.

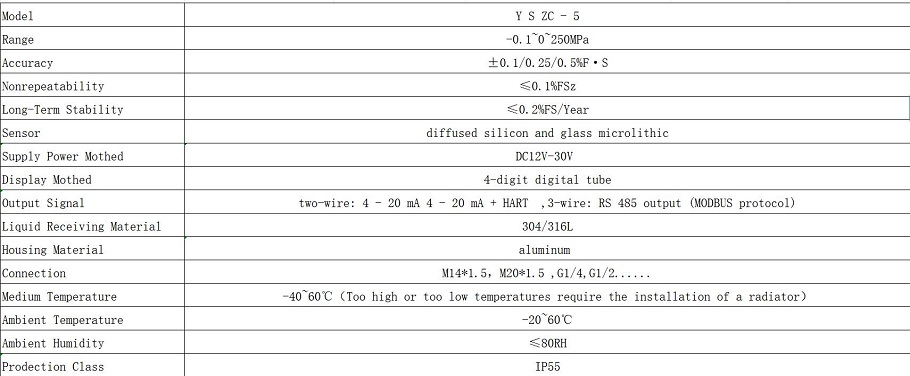

Model a specifikace:
Rozměry:
Montáž:
· Příprava na instalaci: Vyberte vhodné místo instalace a zajistěte, aby prostředí vyhovovalo pracovním podmínkám převodníku. Vyhněte se faktorům, jako jsou vibrace, vysoká teplota a vlhkost, které mohou ovlivnit přesnost měření. Místo instalace by mělo být vhodné pro ladění a údržbu a povrch instalace by měl být plochý, aby se zabránilo dodatečnému tlaku na vysílač.
· Kroky instalace: Způsoby instalace převodníků tlaku různých typů rozhraní se liší. Například u snímačů tlaku se závitovým rozhraním je nutné zajistit, aby těsnicí plocha spojení se zařízením na měření tlaku byla hladká a rovná. Rukou vložte zařízení do odpovídajícího instalačního otvoru, poté jej podle potřeby utáhněte klíčem, ale dbejte na to, abyste nepřekročili stanovený utahovací moment.
Návod k použití snímače tlaku
Před instalací a používáním přístroje si prosím pečlivě přečtěte tento návod.
1,Obecný manometr je vhodný pro měření tlaku kapalin, plynů a par, které nepředstavují nebezpečí výbuchu, nekrystalizují, netuhnou a nezpůsobují korozi součástí tlakoměru.
2. Antiseismický tlakoměr lze použít v prostředí, kde dochází k silným mechanickým vibracím nebo kde tlak média intenzivně kolísá.
3. Nerezový manometr lze použít ve venkovním, vysokoteplotním a korozivním prostředí nebo pro měření mírně korozivních médií.
4. Membránový tlakoměr může měřit tlak kapalin se silnou korozivností, vysokou viskozitou, náchylných ke krystalizaci nebo obsahujících pevné částice.
5. Přístroj se obecně používá do 3/4 rozsahu a při měření kolísavého tlaku do 2/3 rozsahu.
6. Pokud je médiem kapalina, měl by být přístroj instalován na stejné hladině vody jako místo měření; jinak by měly být provedeny příslušné úpravy.
7. Tlakoměr musí být instalován svisle. Během instalace je přísně zakázáno pohybovat pouzdrem měřidla. Číselník membránového tlakoměru se nesmí povolovat ani rozebírat.
8. U přístrojů seismického typu s maximálním tlakem 1,6 MPa nebo méně, pokud se poloha ukazatele odchyluje v důsledku změn atmosférického tlaku, lze na olejovém těsnění vytvořit malý otvor pro vyrovnání rozdílu tlaků mezi vnitřkem a vnějškem pouzdra.
9. Podmínky provozního prostředí: Úroveň seismické odolnosti: Obecný typ V·H·2 nebo V·H·3 seismicky odolný typ V·H·4. Stupeň ochrany: Obecný typ IP54: Jedná se o utěsněný typ odolný proti nárazům. 1P65 Teplota: Obecný typ (-40~70)°C; Typ odolný proti nárazům (-5~55)°C (glycerol); (-25~55)℃ (silikonový olej). Relativní vlhkost: < 85 %.
10. Během používání by měl být nástroj udržován čistý a v dobrém stavu. Pro zajištění bezpečnosti se doporučuje provádět pravidelnou kalibraci (ne více než šest měsíců).
11. Přístroj by měl být skladován v dobře větraném a suchém vnitřním prostředí, kde by vnitřní vzduch neměl mít na přístroj žádný korozivní účinek.
