Vzdálený tlak: Komplexní analýza scénářů aplikací a průvodce vědeckým výběrem

I. Rozsah aplikací vzdálených tlakových měřidel

Průmyslová automatizace: V procesech průmyslové výroby, jako je chemické inženýrství, ropa a energie, se používá ke sledování a řízení tlaku uvnitř potrubí a kontejnerů v reálném čase, aby bylo dosaženo automatizované výroby a optimalizaci operací.
· Systém úpravy vody: V systému přívodu a drenáž vody a čistírnách odpadních vod může monitorovat tlak na výstupu čerpadla, hladinu vody ve vodní věži atd., Aby zajistil normální provoz systému a dosáhnout automatického doplňování vody a řízení vody.
· HVAC (zahřívání, ventilace a klimatizace): Používá se ke sledování tlaku chlazené vody a chladicí vody v klimatizačním systému, jakož i tlak páry kotle atd., Aby se zajistil bezpečný a stabilní provoz systému a k dosažení kontroly úspory energie.
· Hydraulické a pneumatické systémy: v různých hydraulických stanicích a pneumatických zařízeních, přesné měření a vzdálený přenos tlakových signálů usnadňují nastavení tlaku systému a diagnostiku poruch.

Ii. Výběr vzdálených tlakových měřidel
1, rozsah a přesnost
· Rozsah: Vyberte 1,5 až 2násobek skutečného maximálního tlaku (například pokud je maximální tlak 10 MPa, vyberte rozsah 15 až 20 MPa).
· Přesnost: U obecných průmyslových aplikací se používá 1,0 stupeň. U aplikací s vyššími požadavky na přesnost by měl být vybrán 0,5 stupně (například ve farmaceutickém a přesném průmyslu).
2, typ výstupu signálu
· Analogový signál: 4-20 mA (vysoká schopnost antiinferencí, vhodná pro přenos na dlouhé vzdálenosti), 0-10V (na krátké vzdálenosti).
· Digitální signály: RS485 (protokol Modbus), protokol Hart (kompatibilní s analogovými signály a digitální komunikací).
3, střední kompatibilita
· Běžné médium: (voda, vzduch) 304/316 membrány z nerezové oceli.
· Korozivní média (kyselina, alkalii) - slitina hastelloy, tantalum nebo keramické membrány.
· Silná nebo krystalizovatelná média: Struktura ploché membrány nebo se nainstalovanou separační membránou.
4 ， Adaptabilita okolního
· Teplotní rozsah: Normální -20 ℃ až 80 ℃. Pro prostředí s vysokou teplotou vyberte typ odolný vůči vysoké teplotě (například -40 až 150 ℃).
· Úroveň ochrany: IP65 (prach a vodotěsnost), IP67 (krátkodobé ponoření).
· Požadavky na odolnost proti výbuchu: prostředí s hořlavými a výbušnými látkami musí dodržovat standardy, jako je ex IIC T6.
5, Metoda instalace:
· Připojení k závitu: M20*1,5, G1/2 (univerzální typ).
· Instalace příruby: DN25/DN50 (pro velké trubky nebo vysokotlaké scénáře).

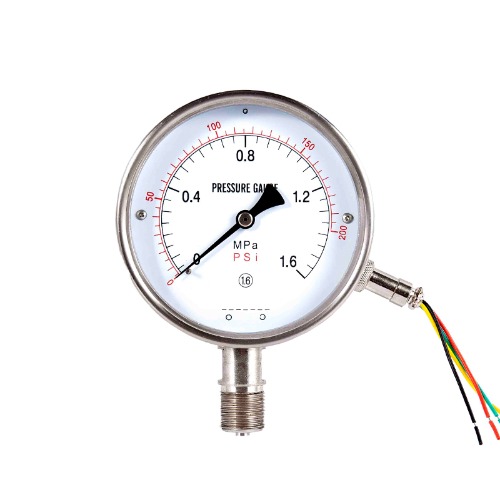

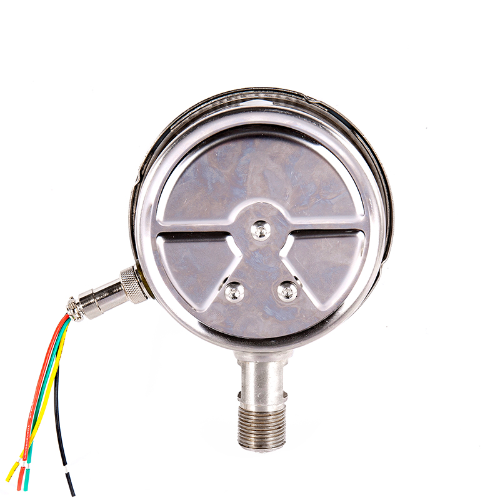

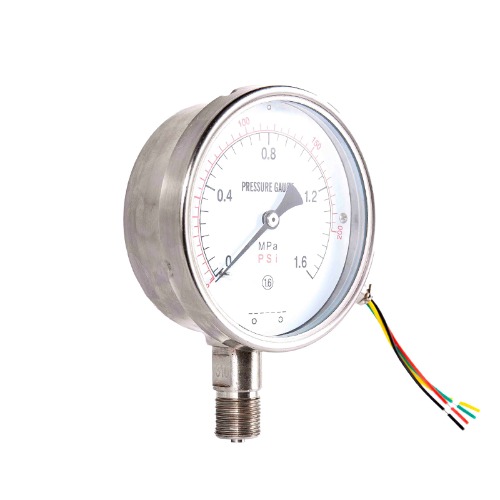

Vzdálený přenos odporu (anti-vibrace) tlakový měřič tlaku

Technická specifikace

Model	Ytz (n) 100	Ytz (n) 150
Průměr	100 mm	150 mm
Velikost vlákna	M20*1.5
Přesnost	± 1,65F
Range (MPA)	Vakuum: -0,1 ~ 0 Vakcum Tlak: -0,1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2,4 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160
Práce temperaturer	Tempearture: -25-55 ℃ ， relativní vlhkost ： 5-85%
Elektrický parametr	Provozní napětí: napětí mezi svorky ① a ② ≤ 6VDC Počáteční odpor: 3Q až 20Q Hodnocený odpor: 310 - 370 ohmů nebo 340 - 400 ohmů
Seismická třída	V: H: 2, Kapalina naplněná V.H.3

Tento typ přístroje je vhodný pro měření tlaku kapalin, plynů nebo párů, které nemají žádné riziko exploze, nekrystalizují, neztužují a nezpůsobují korozi slitin mědi a mědi. Kromě indikací lokální hodnoty tlakové hodnoty nástroj převádí měřenou hodnotu na signál odporu prostřednictvím vnitřního posuvného odporového vysílače a přenáší jej na sekundární nástroj umístěný daleko od bodu měření, což umožňuje centralizované detekce a dálkové ovládání. Vnitřní dutina pouzdra je plná tlumení oleje, čímž má schopnost odolat vibracím v pracovním prostředí a tlakové pulzace média.
